排烟阀与消防控制模块的接线

文章来源:本站作者:admin人气:48日期:2020-07-05 15:06:35

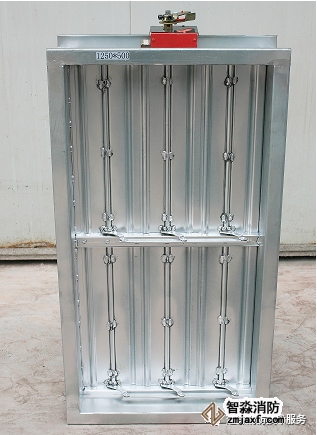

排烟阀安装在机械排烟系统各支管端部(烟气吸入口)处,平时呈关闭状态并满足漏风量要求,火灾或需要排烟时手动和电动打开,起排烟作用的阀门。如下图所示:

排烟阀与消防控制模块的接线

排烟阀一般受消防主机的控制模块联动控制,当感烟探测器发出火警时,消防主机可以自动联动控制模块,控制模块将DC24V接通,将排烟阀打开,当然也可以手动打开,打开之后排烟阀会给一个反馈信号。复位排烟阀时,需要手动复位。

当然只是将排烟阀打开,是不能排烟的,还需要将排烟风机启动起来,所以利用排烟阀的反馈信号来联动风机,或者通过排烟阀联锁风机启动。

现在以西门子控制模块FDCIO181为例,描述一下如何接线。

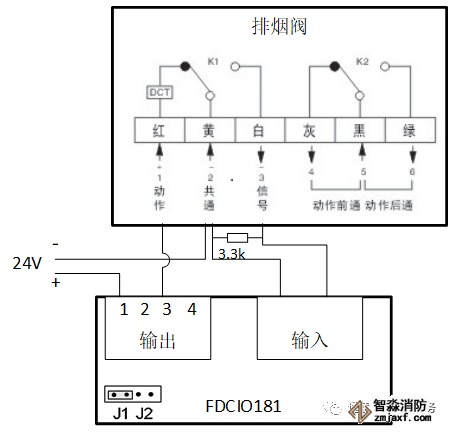

一般现场控制模块都使用干接点的连接方式,而不用有源输出方式。所以将FDCIO181的输出通道的跳线跳到J1位置。这样只利用端子1和3这个常开触点控制DC24V的正极。当控制模块动作,1和3触点闭合,排烟阀得到24V供电后将阀门打开,并将反馈信号给控制模块。如下图所示:

排烟阀与消防控制模块的接线

控制模块的输入可以在主机上设置为启动反馈信号,也可以设置为“监管”信号,利用这个监管信息号来联动风机启动。这个主要根据实际需要进行设置。

以上关于排烟阀的描述参考了国家标准《建筑通风和排烟系统用防火阀门》,如果文中有描述错误的,请朋友们指正
