全面讲解门禁系统中各种锁类型及其安装方法

大家好，我是海湾消防。关于门禁系统，我们发过很多文章了，但是理论知识偏多一些，今天更新一些安装方面的知识，这样的话可以加深我们的学习，从此就掌握牢固了。

• 门禁常用的电锁有：电插锁，磁力锁，电锁口，电控锁等。

1、电插锁：电插锁看电线分为：两线电插锁、五线电插锁、八线电插锁。

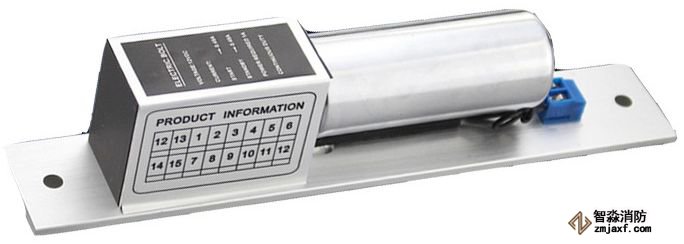

1.1 两线电插锁：有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。断开任何一根线，锁头缩回，门打开。两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属于价格比较低的低档电插锁。

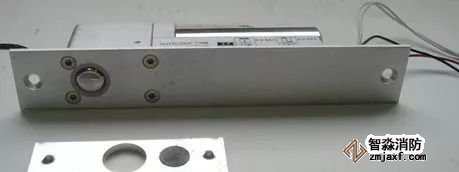

1.2 五线电插锁：有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。还有 COM NO NC 三条线，是门磁信号线，反映门的开和关状态，NO 和 NC 分别和 COM 组成两对 信号相反（一组闭合信号，一组开路信号）。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。五线电插锁采用单片机控制器，发热良性，带延时控制，带门磁信号输出，属于性价比好的常用型电锁。

所谓带延时控制，就是锁体上有拨码开关，可以设置关门的延时时间。通常可以设置为 0秒，2.5秒，5秒，9秒。每个厂家的锁分几档延时略有不同。

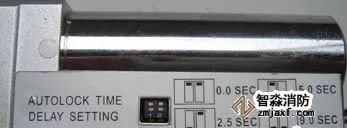

电插锁上的关门延时设置

1.3 八线电插锁：原理和5线电插锁一样。只是除了门磁状态输出外，还增加了锁头状态输出。即，锁头是不是伸出来信号不一样。反映门的开和关状态。它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断。

2、磁力锁：

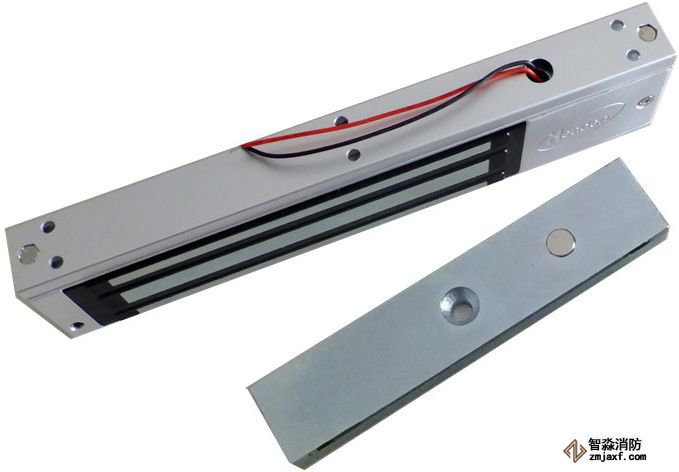

磁力锁也叫电磁锁，是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁。磁力锁也是一种断电开门的电锁。

有些磁力锁是带门状态（门磁状态）输出的，你仔细观察接线端，除电源接线端子外，还有 COM NO NC 三个接线端子，这些接线端子的作用可以根据当前门是开着还是关着，输出不同的开关信号给门禁控制器做判断，例如 门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门状态信号端子可以不接。

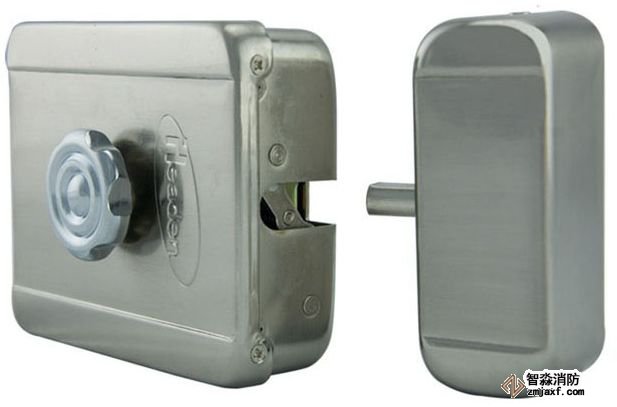

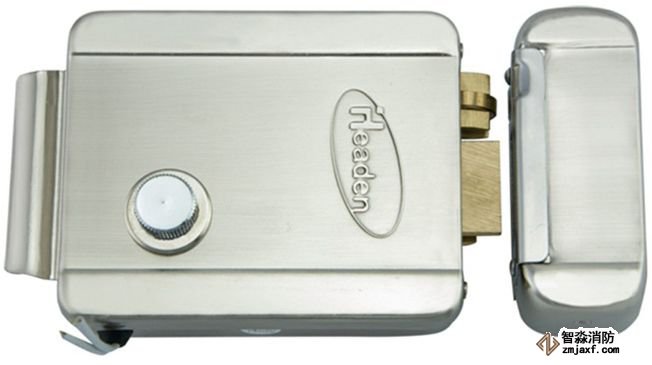

3、电控锁、静音锁、电机锁：

电控锁缺点：冲击电流较大，对系统稳定性冲击大，开门时“啪”的一声，噪音比较大。安装不方便，经常需要专业的焊接设备，点焊到铁门上。施工时要注意，开门延时不能长，只能设置在1秒钟以内，如果时间长，有可能引起电控锁发热损坏。

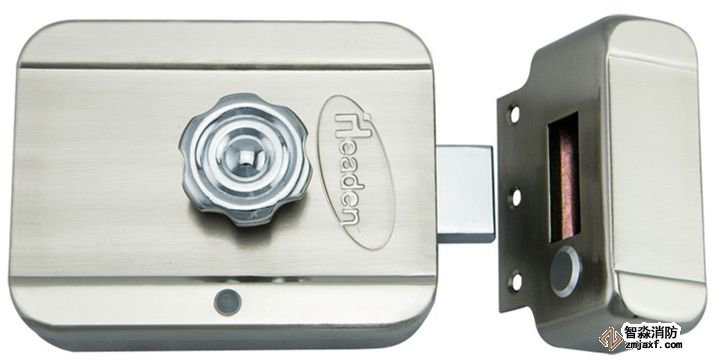

针对噪音较大的缺点，设计出新款的“静音电控锁”，简称 “静音锁”。

另一种声音更小的电锁，他不再是利用电磁铁原理，而是驱动一个小马达来伸缩锁头。一般称电机锁或灵性锁。

电控锁、静音锁、电机锁主要用于小区单元门，银行储蓄所二道门等场合。也可以用门内锁上的旋钮或者钥匙打开。

• 门禁安装难点在于电锁安装，装什么电锁主要由门决定

• 所以，最基本的问题是，“你们是什么门”

• 简单的分，门可分为玻璃门、木门/金属门（防盗门）

• 只要条件允许，均建议安装“电插锁”

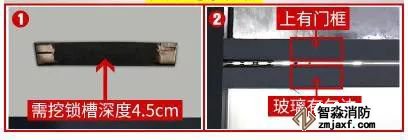

• 所谓条件，指上门框的垂直厚度大于4.5cm

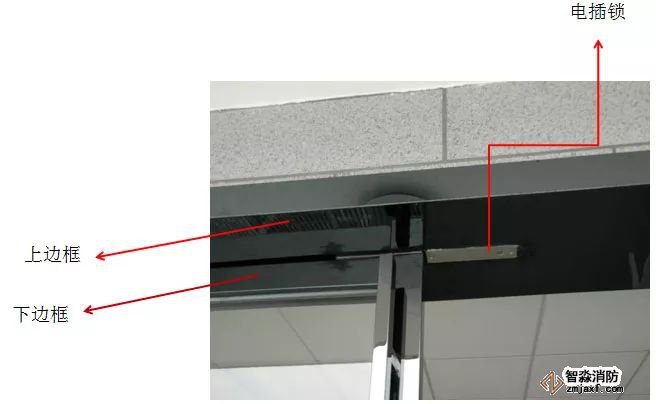

电插锁是暗装，要将锁体埋入门框内，上图是电插锁最常见的安装方式，要求玻璃门上下均有包边

1.1 上下均有包边的玻璃门

• 最常见的电插锁安装方式

• 不需要使用任何额外的配件



1.2 有上边框，无下边框的玻璃门

• 下无包边，所以借助“下门夹” 固定锁孔

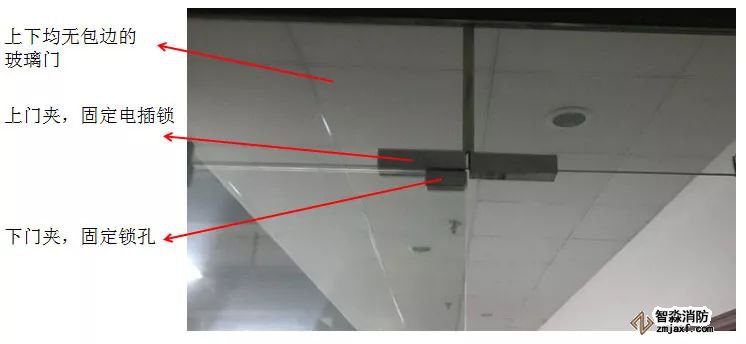

1.3 上下无边框的玻璃门

• 需借助“上门夹”固定电插锁，“下门夹”固定锁孔

1.4 说明事项

• 电插锁的优点：暗装显得美观，能180度内外开门。

• 缺点：不如磁力锁结实耐用，挖锁孔，施工比较繁琐。

• 建议安装磁力锁

• 磁力锁优点：结实耐用

• 磁力锁缺点：只能90度开门，即只能内开或外开。

2.1 无辅助支架的挂式安装

• 无须支架，是最常见的安装方式

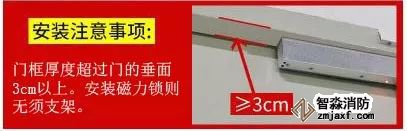

• 要求门框超过门的垂面3cm以上的

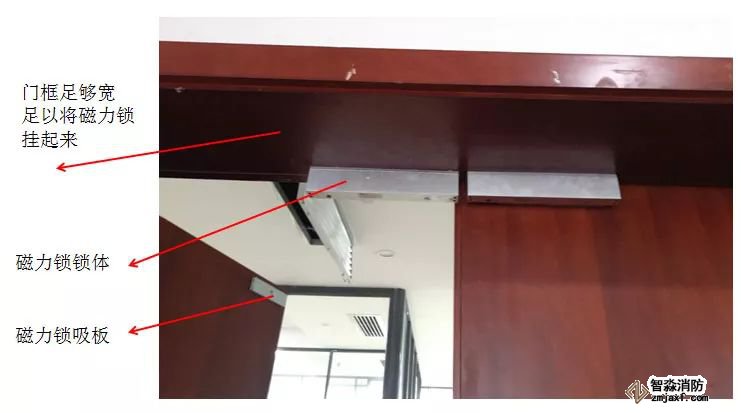

挂式安装典型图片展示如下：

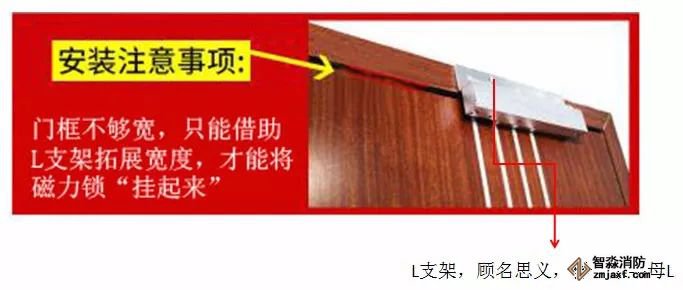

2.2 L支架辅助挂式安装

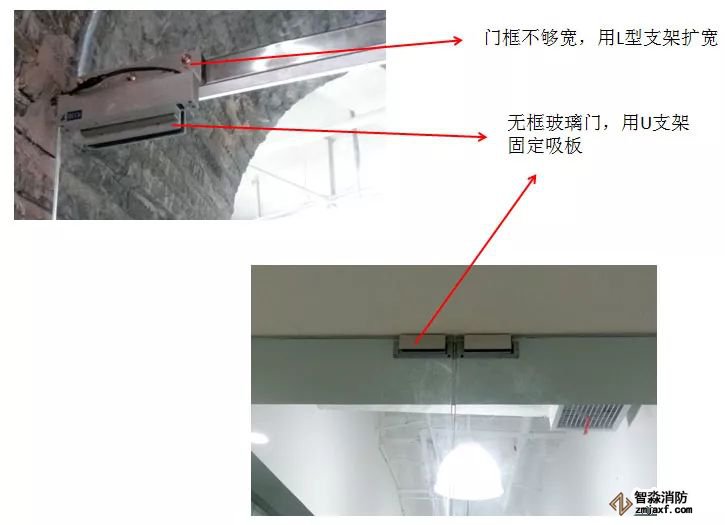

• 当门框不够宽时，借助L支架拓展门框宽度，让磁力锁得以“挂起来”

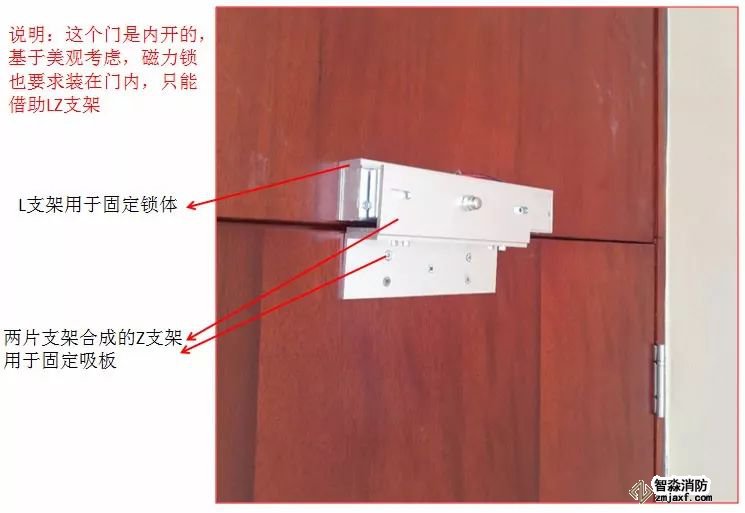

2.3 内开门，ZL支架辅助安装

• 挂式安装，锁的方向与开门方向是相反的，如门向内开，锁则装外面，如门向外开，锁则装在里面。

• 有时内开门，因为美观上的考虑，不希望锁装在外面，这时只能借助LZ支架辅助安装。

• 有些大型的玻璃门，用电插锁就不合适了，因为不如磁力锁结实

• 如果上下门框都有包边的话，将其看作是木门即可

• 下无边框（无包边）的玻璃门，需要使用辅助U型支架

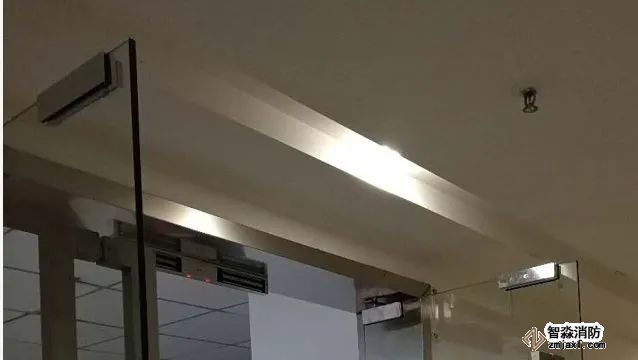

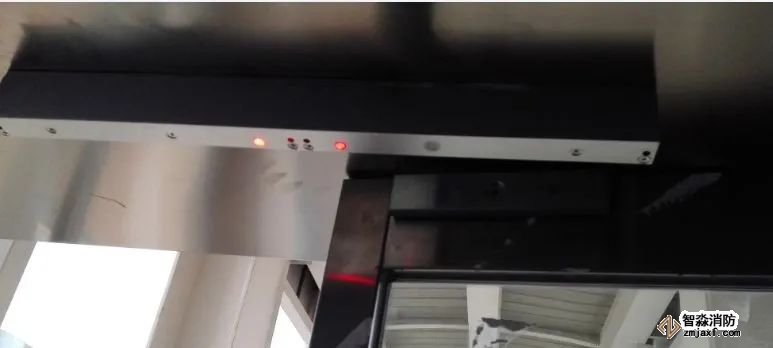

图解：磁力锁在玻璃门上的挂式安装，门框够宽，无需支架
