消防弱电各阀门与模块的安装接线

01信号阀:

在消防系统中对众多的阀门需要监视工作反馈信息。

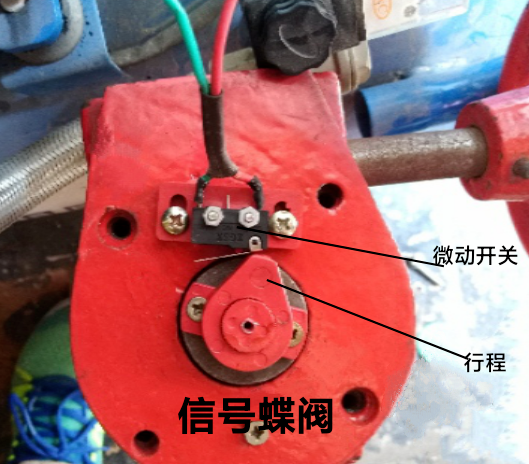

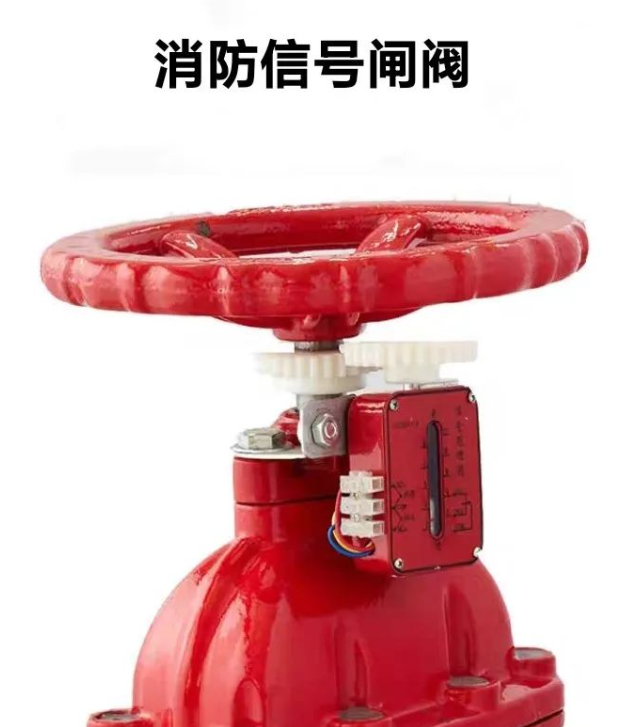

①信号蝶阀:火灾自动报警监视消防给水控制阀门的启闭状态。用到输入模块。

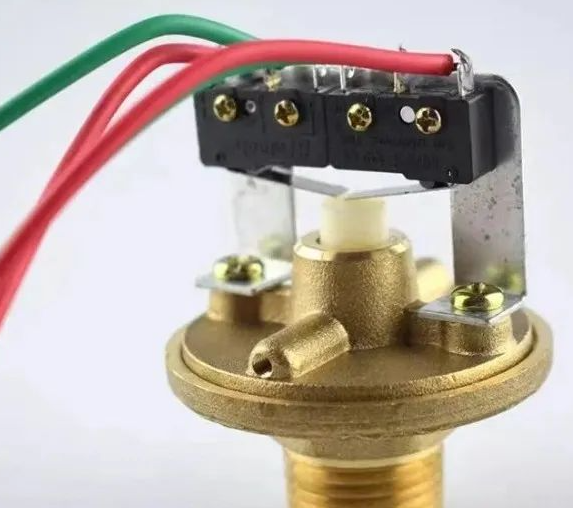

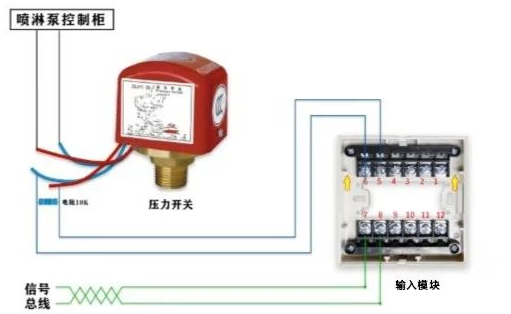

②压力开关:火灾自动报警监视报警阀组的启闭状态，并直接启动喷淋泵，用到输入模块。

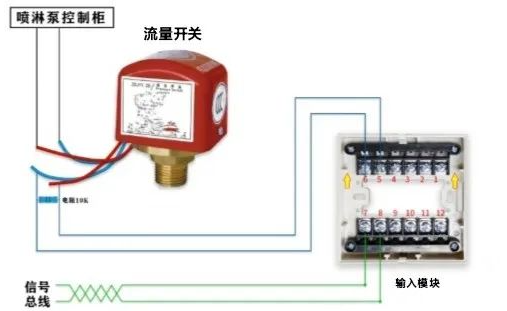

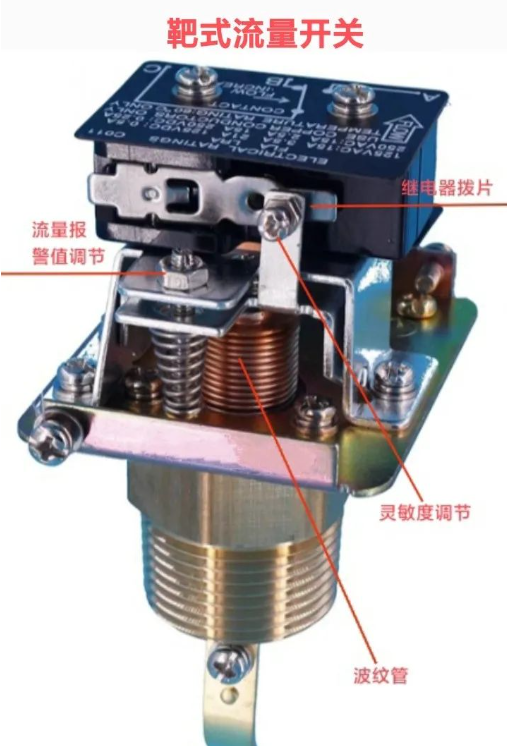

③流量开关:火灾自动报警监视消防水箱间管道用水状态并启动消防泵。用到输入模块。

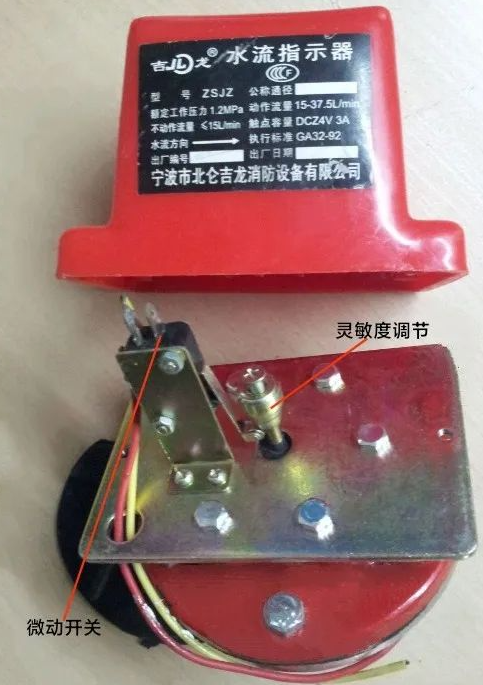

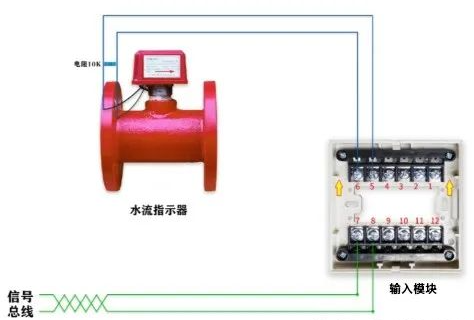

④水流指示器:火灾自动报警监视消防给水管道的工作状态。用到输入模块。

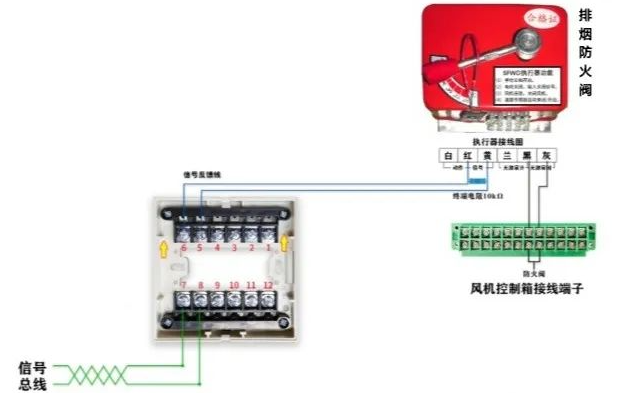

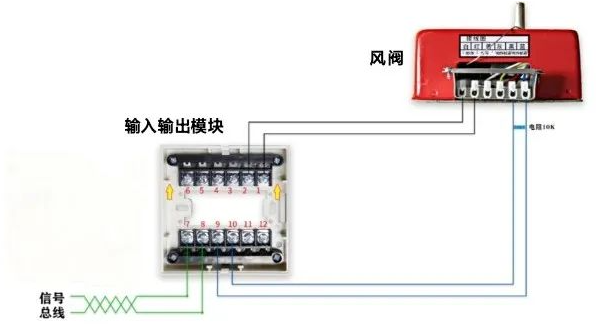

⑤防火阀:火灾自动报警监视防排烟系统管道阀门的启闭状态。用到输入模块。

02电气设备:

发生火灾，火灾自动报警系统需要对一些阀门进行控制并接收反馈信号。

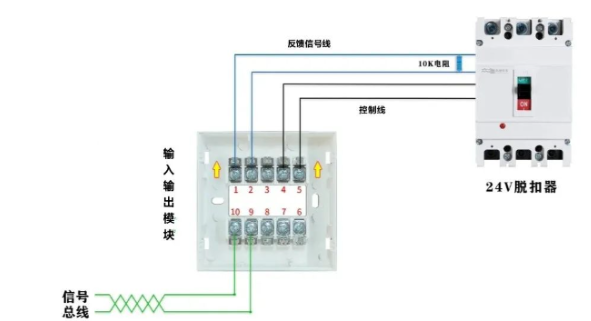

①切电:发生火灾时火灾报警系统切断建筑物非消防用电。用输入输出模块。

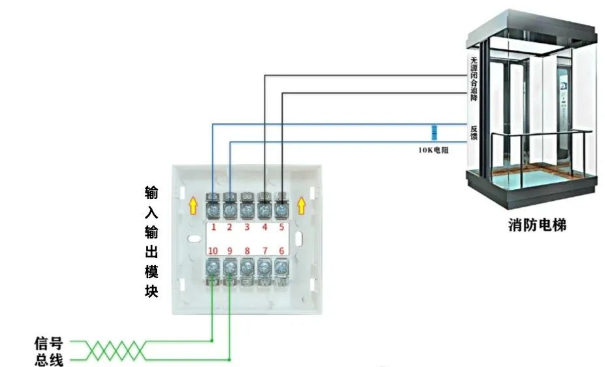

②电梯迫降:发生火灾报警系统強制消防电梯停于首层，并接收反馈信号。

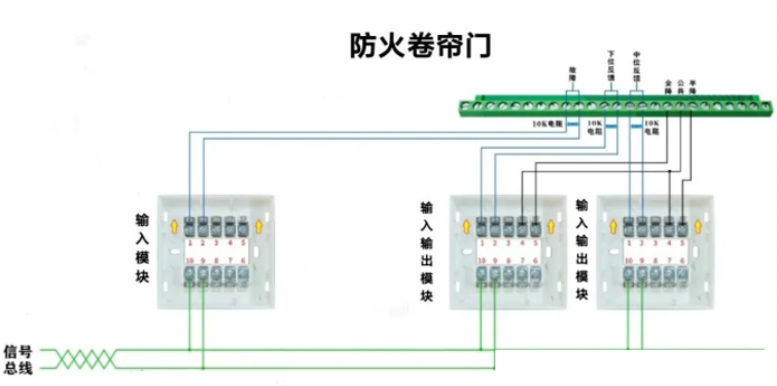

③防火卷帘门:发生火灾报警系统控制卷帘门下降到预定位置，并接收反馈信号。用输入输出模块。

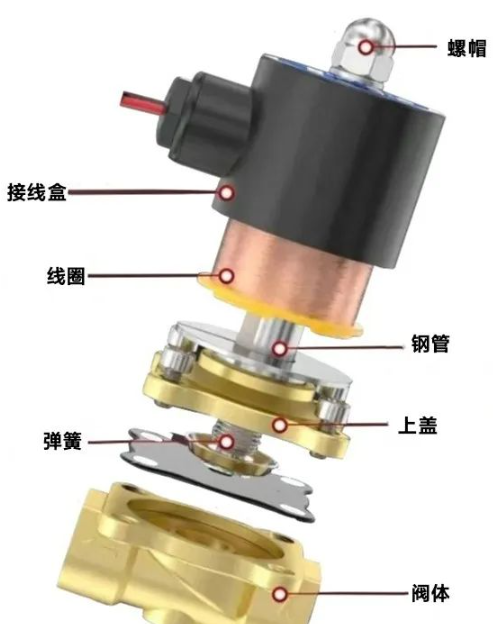

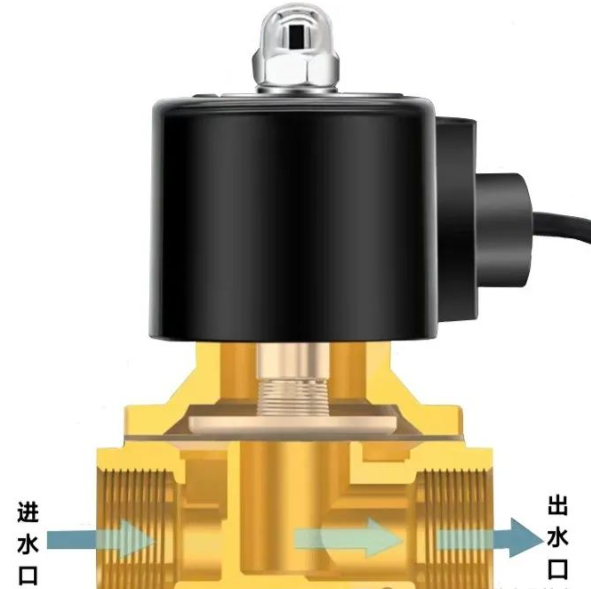

03电磁阀:

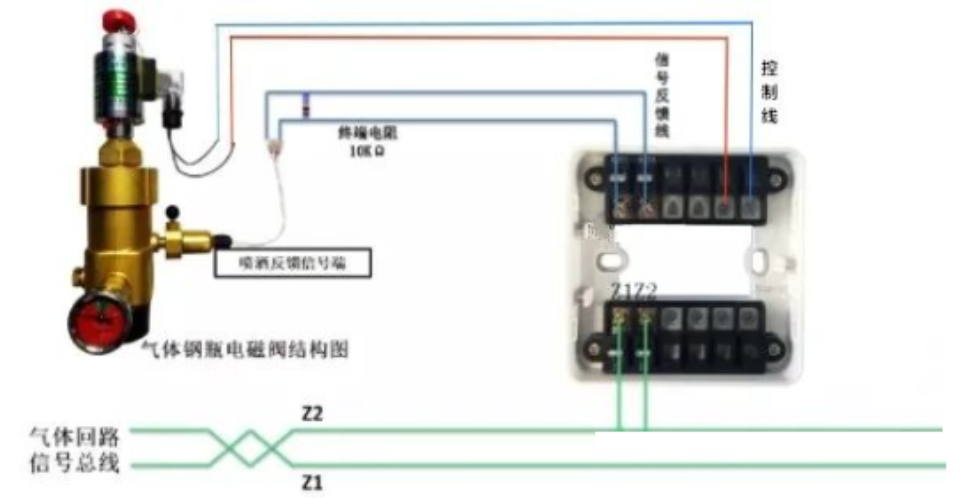

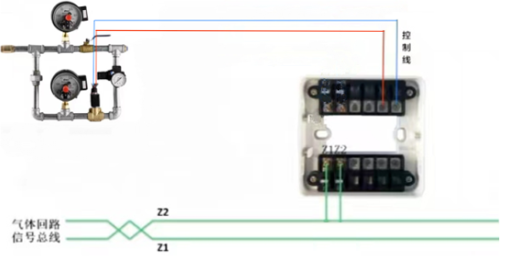

①气体灭火系统电磁阀:发生火灾对气体钢瓶进行控制并接收反馈信号。

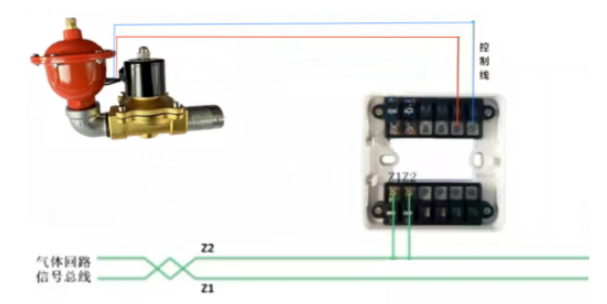

②快速排气阀:发生火对干式灭火系统末端快速排气阀及时开启。

③气压维持装置:

电磁阀在消防系统中应用很广还有好多在此没表，接线方式大同小并。
