GST-DY-100型电源箱

一、海湾GST-DY-100智能电源箱的介绍：


　　非网络型智能电源箱GST-DY-100型电源箱是一种DC24V大容量电源输出设备，在火灾报警控制系统中，可作为联动控制系统的电源使用，为联动控制模块及被控设备供电。电源箱以交流220V作为主电源，同时内置DC24V/7Ah密封铅电池作为备用电源，采用开关电源稳压电路及备电浮充电路，具有输出过流自动保护、主备电切换和完善的备电自动充电及备电过放电保护功能。同时，本智能电源箱可对主、备电及电源输出状态进行监控，可报主、备电故障、输出故障，还具有输出电压、输出电流的显示功能，可直观地观察电源箱的工作状态。

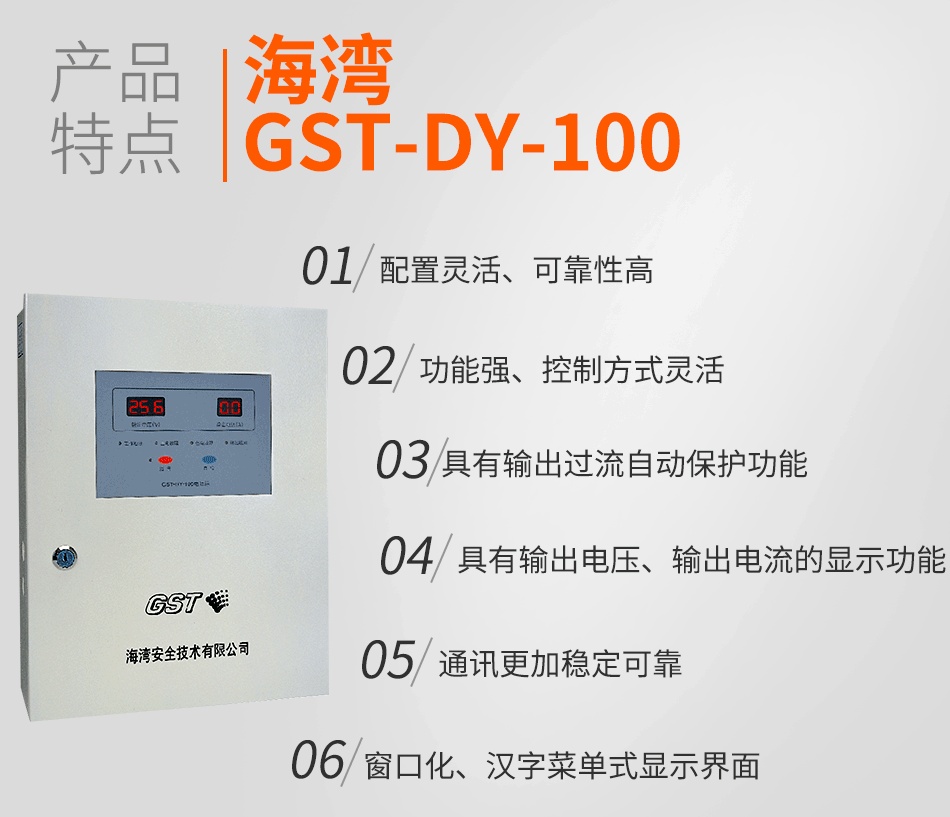

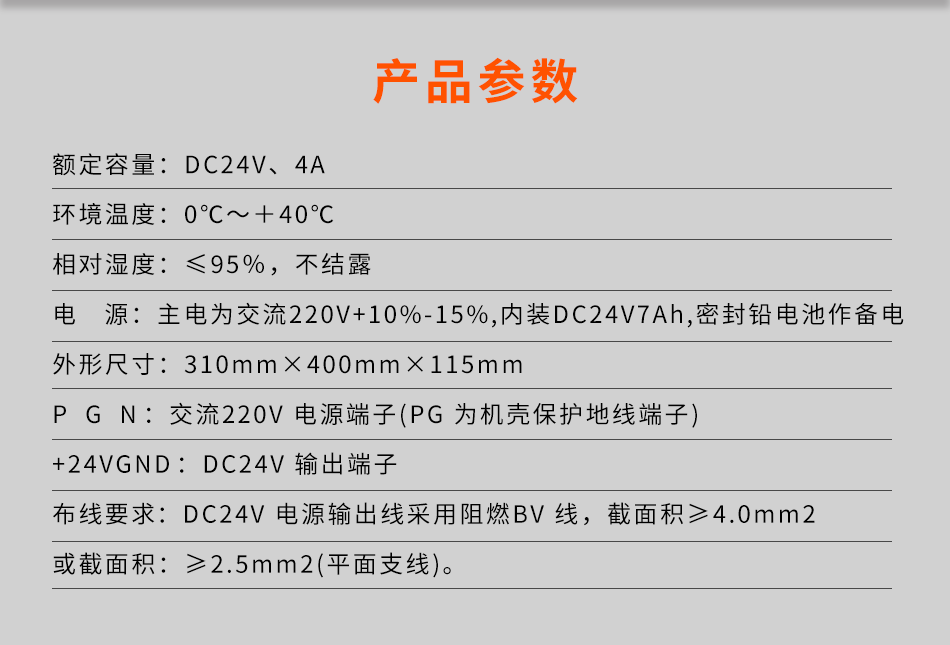

二、海湾GST-DY-100智能电源箱的主要技术指标：


　　1、额定输出容量：DC24V、4A　　



　　2、使用环境：温度：0℃～＋40℃



　　相对湿度≤95％，不结露　　



　　3、电源：主电为交流220V+10%-15%，内装DC24V7Ah密封铅电池作备电　　

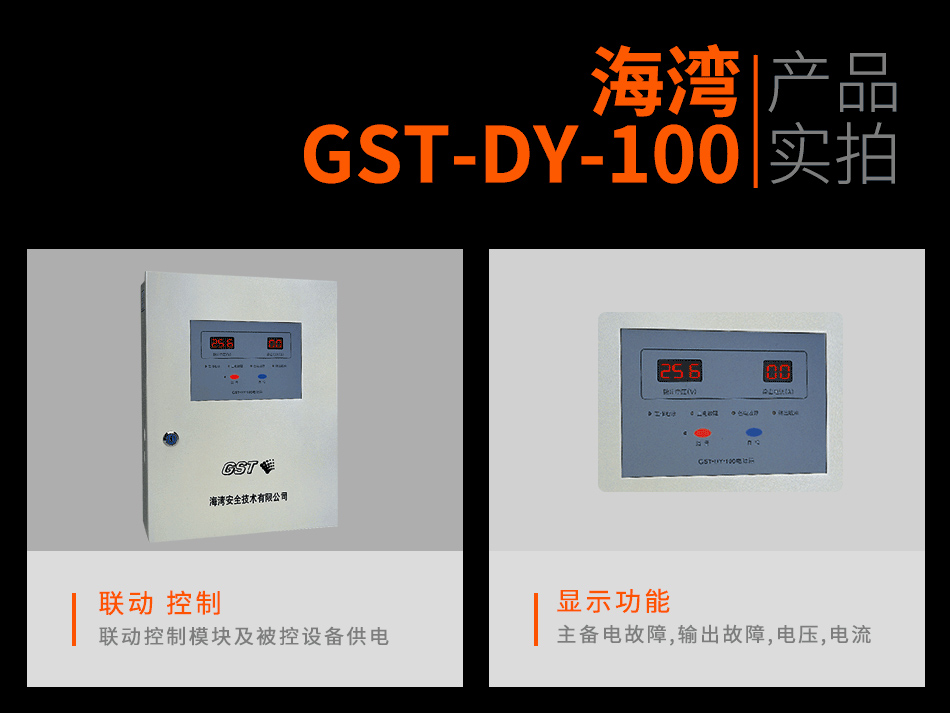

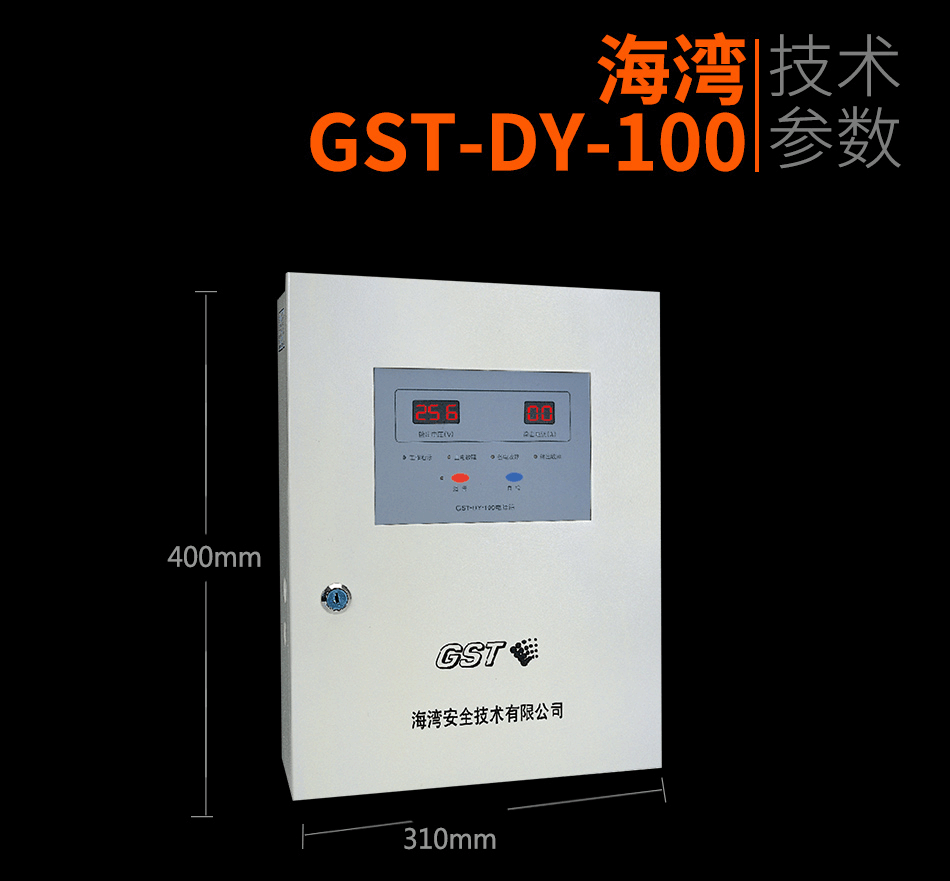

　　4、外形尺寸：310mm×400mm×115mm



三、海湾GST-DY-100智能电源箱的结构特征、安装与布线：

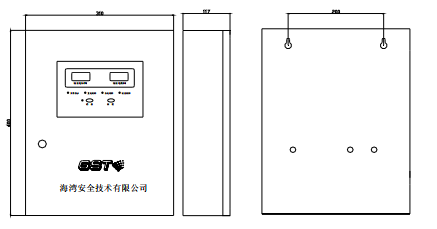

　　GST-DY-100型电源箱外形示意图如下：



　　海湾GST-DY-100智能电源箱采用壁挂式结构安装，其接线板外接端子示意图如下：


　　其中:

　　L、PG、N：交流220V 电源端子(PG 为机壳保护地线端子)

　　+24V、GND： DC24V 输出端子

　　布线要求：DC24V 电源输出线采用阻燃BV 线，截面积≥4.0mm2(竖井内干线)或截面积≥2.5mm2(平面支线)。
