海湾GST-DY-050H智能电源箱 DC24V/2A输出

海湾GST-DY-050H智能电源箱 DC24V/2A输出

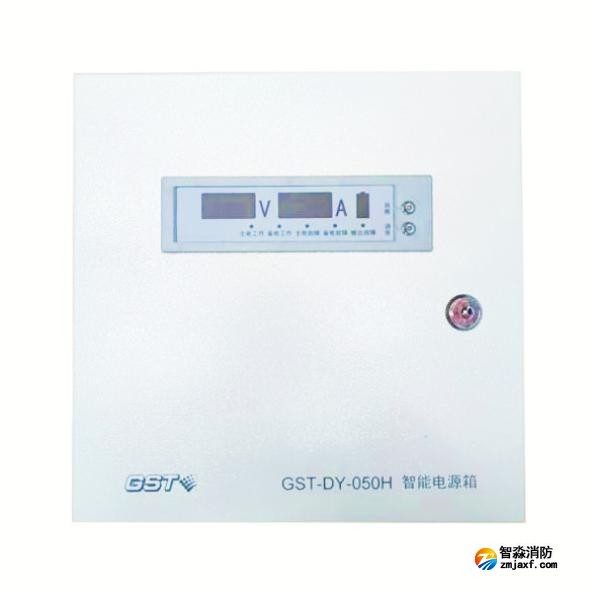

一、海湾GST-DY-050H智能电源箱概述

　　海湾GST-DY-050H智能电源箱是一款壁挂式电源箱，输出DC24V电源，在火灾报警控制系统中，

可作为联动控制系统的电源使，为联动控制模块及被控设备供电。电源箱以交流220V作为主电源，同

时内置电池作为备用电源，采用开关电源稳压电路及备电浮充电路，具有输出过流自动保护、主备电

切换和完善的备电自动充电及备电过放电保护功能。

二、海湾GST-DY-050H智能电源箱技术参数

型号：GST-DY-050H

名称：智能电源箱

品牌：海湾

主电：AC220V 50Hz

额定输出容量：DC24V/2A

备电：含电池备电

安装方式：壁挂式

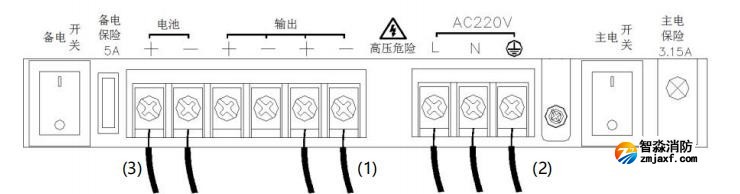

三、海湾GST-DY-050H智能电源箱接线说明

接线顺序如下：

　　(1)将用电设备接入输出端子。注意“+、-”极不要接错，以免损坏用电设备。

　　(2)将AC220V电源线接入主电端子(L、N、)，为机壳保护地线端子。

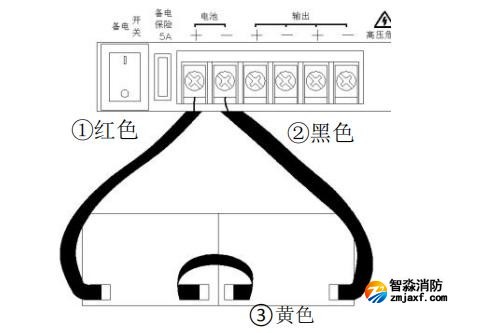

  (3)将2节蓄电池按照图示放入相应位置，按照上图所示连接至电池(+、-)端子。①先连接电池“+”与蓄电池“+”；

 ②再连接电池“-”与蓄电池“-”；③最后将2节蓄电池“+”与“-”连接。接线完成后使用电池压板将电池固定。

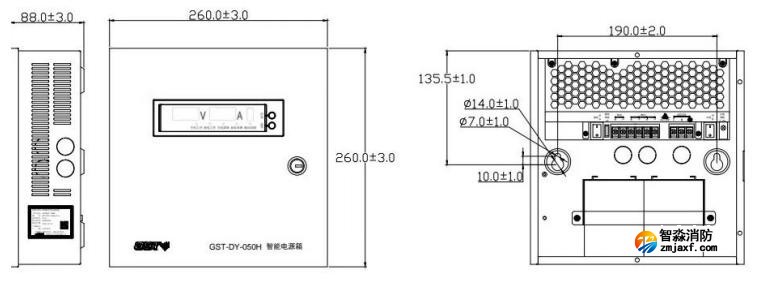

四、海湾GST-DY-050H智能电源箱外观尺寸
