海湾输入/输出模块故障判断与线路检测方法

一、海湾输入输出模块概述

• 输入模块：GST-LD-8300、GST-LD-8301（带输出）、GST-LD-9201等

• 输出模块：GST-LD-8301、GST-LD-8305（消防广播模块）、GST-LD-8306等

• 输入/输出模块：GST-LD-8301（兼具输入和输出功能）

二、模块的基本工作原理

三、模块安装与接线要求

• 模块通常安装在预埋盒内或模块箱中

• 同一工程中的模块应安装在同一高度，底边距地1.5米左右

• 模块箱内的模块应排列整齐，便于接线和维护

• 模块距热源、动力线的距离应符合规范要求

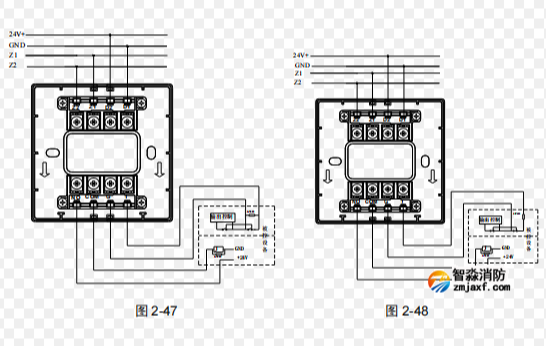

1. 总线接线：Z1、Z2端子接回路二总线，无极性

2. 输入反馈接线：I、G端子接现场设备的无源常开触点

3. 输出控制接线：NO、COM端子为继电器常开输出；NC、COM为常闭输出

4. 终端电阻：输入回路末端应接终端电阻（一般为10KΩ），用于监测线路断路

5. 不同电压等级的线路应分开敷设，避免干扰

四、日常巡检与定期检测

1. 模块外观是否完好，有无进水或积灰

2. 模块指示灯是否正常（正常约3秒闪一次）

3. 模块箱门是否关闭，有无损坏

4. 接线端子是否牢固，有无松动或氧化

5. 线路标识是否清晰

1. 模拟现场设备动作（如短接输入触点）

2. 观察主机是否在规定时间内显示该模块的反馈信号

3. 检查反馈信号的位置和类型是否正确

4. 测试完成后复位

1. 测试前通知相关人员，确认被控制设备可以动作

2. 通过主机手动启动该模块

3. 观察模块继电器是否吸合（可听到"咔哒"声）

4. 检查被控制设备是否动作

5. 检查设备反馈信号是否返回主机

6. 测试完成后停止模块，复位设备

五、常见故障及排查方法

• 模块编码错误或地址丢失

• 模块损坏

• 总线接线松动或断线

• 模块底座接触不良

• 回路板故障

1. 查看主机上该回路注册的设备总数，判断是单个模块问题还是整个回路问题

2. 现场找到该模块，查看指示灯状态

3. 如指示灯不亮，测量总线电压是否正常

4. 如总线电压正常，用编码器读取模块地址

5. 如编码器读不到，说明模块已损坏，更换模块

6. 如编码器能读到，但主机不显示，重新编码模块

7. 检查模块底座接线是否牢固

• 输入线短路

• 现场设备触点意外闭合

• 模块内部电路故障

• 线路接地导致误报

• 终端电阻缺失或阻值不对

1. 到现场查看被监测设备是否真的动作了

2. 如设备未动作，拆开模块的输入线端子

3. 拆开后如反馈消失，说明是外部线路或设备的问题

4. 检查输入线是否有短路或接地

5. 检查现场设备的辅助触点是否正常

6. 如拆开输入线后反馈仍存在，说明模块本身故障，更换模块

7. 检查终端电阻是否正常

• 模块继电器损坏

• 模块输出触点接触不良

• 外部控制线路断线

• 被控制设备本身故障

• 模块的24V电源线未接或电压不足

• 主机联动逻辑设置错误

1. 首先确认主机是否真的发出了启动指令（查看主机启动记录）

2. 在主机上手动启动该模块，现场观察模块是否有动作（指示灯变化或听到继电器吸合声）

3. 如模块有动作，测量输出触点是否导通

4. 如触点不导通，说明继电器损坏，更换模块

5. 如触点导通，检查外部控制线路

6. 测量到被控制设备端的电压是否正常

7. 直接给被控制设备送电，检查设备本身是否正常

8. 如模块无动作，测量模块的24V电源是否正常

• 被控制设备的反馈触点未闭合或接触不良

• 反馈线路断线

• 模块输入端故障

• 终端电阻问题

• 接线错误（如反馈线接在了常闭触点上）

1. 设备动作后，现场测量模块输入端是否有信号

2. 如输入端无信号，检查设备反馈触点和反馈线路

3. 短接模块的输入端子，看主机是否显示反馈

4. 如短接后主机有显示，说明模块输入正常，问题在外部

5. 如短接后主机仍无显示，说明模块输入电路故障，更换模块

6. 检查反馈线的接线是否正确（常开还是常闭）

六、线路检测方法

1. 电压测量：在主机端测量总线电压，正常应为DC18-24V左右的脉冲电压

2. 电阻测量：断开主机，测量总线间电阻，正常应为终端电阻值

3. 绝缘测量：测量总线对地绝缘电阻，应大于1MΩ

4. 分段排查：如怀疑总线短路或接地，可分段断开线路，逐段排查故障点

1. 通断测试：用万用表通断档测量线路是否导通

2. 短路测试：测量线路间是否有短路

3. 接地测试：测量线路对地绝缘

4. 电压测试：测量控制线路的工作电压是否正常

七、模块编码与注册

1. 将编码器与模块的总线端子连接

2. 打开编码器电源

3. 选择"读地址"，读取当前模块的地址

4. 输入新的地址编码

5. 选择"写地址"，将新地址写入模块

6. 再次"读地址"，确认写入成功

1. 在主机上进入"设备注册"菜单

2. 选择需要注册的回路

3. 执行注册操作

4. 等待注册完成，查看注册到的设备数量

5. 核对注册到的设备类型和地址是否正确

八、维修安全注意事项

• 测试输出模块前，必须确认被控制设备可以动作，避免造成事故

• 切断非消防电源的模块测试时，要提前通知相关人员

• 更换模块前要先断开总线和24V电源线

• 接线时要注意区分不同电压等级的线路

• 模块箱内的接线要整齐，做好标识

• 维修完成后要进行联动测试，确认功能正常

• 所有维修操作都要做好详细记录
