海湾GST-LD-8305扬声器监视模块结构特征、安装与布线
模块的外形尺寸及结构与 GST-LD-8305 型输出模块相同，安装方法也相同，其对外端子示意图如图10-5：
其中：
Z1、Z2：信号总线输入端，无极性。
ZC1、ZC2：正常广播线输入端子。
XF1、XF2：消防广播线输入端子。
SP1、SP2：与扬声器连接的端子。
布线要求：Z1、Z2 可选用 RVS 双绞线，截面积≥1.0mm2；正常广播线 ZC1、ZC2，消防广播线XF1、XF2 及扬声器连接线 SP1、SP2 均采用 RV 线，截面积≥1.0mm2。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
三、海湾GST-LD-8305扬声器监视模块应用方法

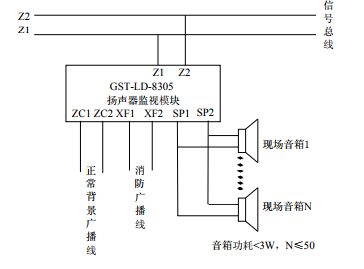

模块在总线制消防广播系统中的应用方法如图 10-6 所示。
注意：
(1)由于扬声器内部有电阻，不需要单独的终端电阻。
(2)模块上电初期会对扬声器线路进行标定，需要保证扬声器线路的稳定。大概 10s 左右。
(3)模块上电时会对扬声器线路标定，以后只检测扬声器丢失，不检测扬声器增加，所以每次扬声器增加需要重新上电，控制器的复位指令无效。
(4)如果人为去掉扬声器，也需要重新上电，否则模块一直报故障，控制器复位命令无效。
以上内容是智淼君安（江苏）消防工程技术有限公司所创，剽窃一律删除。http://www.gsthwxf.com/
