海湾广播分配盘GST-GBFB-200布线要求
文章来源:www.gsthwxf.com作者:海湾消防公司人气:1217日期:2019-05-02 15:06:57
一、海湾GST-GBFB-200/MP3广播分配盘结构特征、安装与布线
海湾安全技术有限公司主营:海湾消防报警系统销售报价,消防工程改造,气体灭火、电气火灾安装,售后安装维修,检测,调试,海湾消防网址:http://www.gsthwxf.com/;海湾服务热线:18910580194

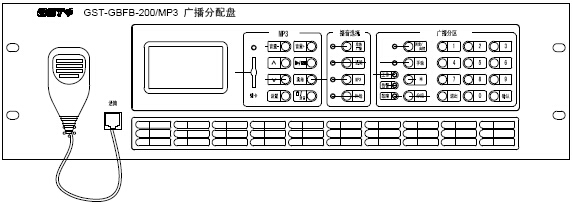

GST-GBFB-200/MP3广播分配盘结构特征

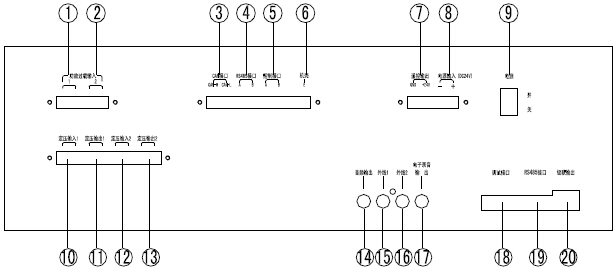

GST-GBFB-200/MP3广播分配盘接线图
其中系统内部接线:
①功放过载输入1:与第1路功放的故障输出相连接。
②功放过载输入2:与第2路功放的故障输出相连接。
③④19RS485接口:与RS485总线通信的消防控制器相连,用于与消防控制器通信的通信。
⑤控制接口:预留接口。
⑥机壳地:用于与大地相连。
⑦遥控输出:与功率放大器遥控端子相连。用于应急广播时强行启动功率放大器。
⑧电源输入:本机DC24V电源接入端子。
⑨电源开关:开关机器使用。
⑩???功放定压输入1~4:第1、2、3、4路功率放大器音频接入端子。
?音频输出:与功率放大器音频输入口相接,作为功率放大器的音源输入。
?外线1:音频信号输入接口。连接外置音源信号,如CD、DVD等。
?外线2:音频信号输入接口。外置正常广播音源输入。
?电子录音机输出:电子录音机信息输出接口。
?调试接口:ISP程序升级接口,厂家留用。
?级联输出接口:控制信号(输出线)。该控制线与功率放大器级联,用于想功率放大器传递话筒监听静音及自检信号。
布线要求:定压输出线采用阻燃RV线,截面积≥1.0mm2。最大传输距离1500米。
