海湾消防电话接口GST-LD-8304布线要求

文章来源:www.gsthwxf.com作者:海湾消防公司人气:日期:2019-05-02 23:06
一、海湾GST-LD-8304消防电话接口结构特征、安装与布线

  GST-LD-8304型消防电话接口的外形尺寸及结构与GST-LD-8319型输入模块相同,安装方法也相同,其对外端子示意图如图所示:


其中:

  Z1、Z2:接火灾报警控制器两总线,无极性

  D1、D2:DC24V电源,无极性

  TL1、TL2:与GST-LD-8312连接的端子

  L1、L2:消防电话总线,无极性

  布线要求:Z1、Z2采用截面积≥1.0mm2的阻燃RVS双绞线,DC24V电源线采用截面积≥1.5mm2的阻燃BV线,TL1、TL2、L1、L2采用截面积≥1.0mm2的阻燃RVVP屏蔽线。


二、海湾GST-LD-8304消防电话接口应用方法

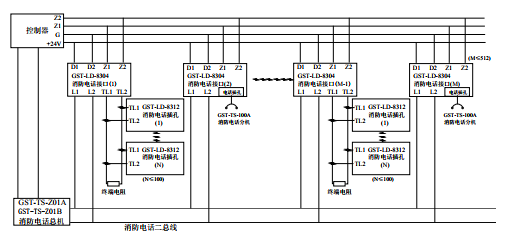

  系统接线图如图所示
