海湾消防电话插孔GST-LD-8312布线要求
文章来源:www.gsthwxf.com作者:海湾消防公司人气:1076日期:2019-05-02 15:05:50
海湾GST-LD-8312消防电话插孔安装与布线:
电话插孔安装采用进线管预埋装方式,取下电话插孔的红色盖板,用螺钉或自攻螺丝将电话插孔安装在86H50型预埋盒上,安装孔距为60mm,安装好红色盖板。
布线:
TL1、TL2:消防电话线,与GST-LD-8304连接端子。端子XT1电话线输入端,端子XT2电话线输出端,接下一个电话插孔,最末端电话插孔XT2接线端子接4.7K欧姆电阻。
布线要求:TL1、TL2采用截面积大于等于1.0平方的阻燃RVVP屏蔽线。

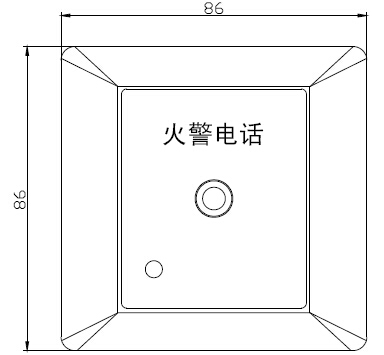

海湾GST-LD-8312消防电话插孔外形尺寸及结构示意图如图

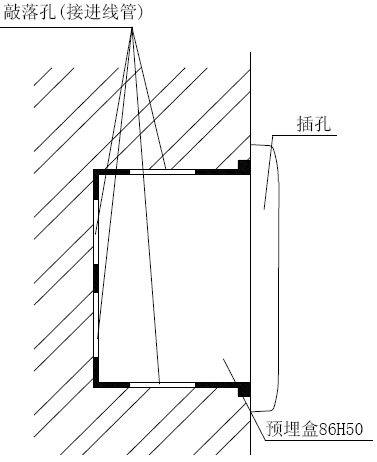

电话插孔安装采用进线管预埋装方式,取下电话插孔的红色盖板,用螺钉或自攻螺钉将电话插孔安装在86H50 型预埋盒上,安装孔距为60mm,安装好红色盖板,安装方式如图所示:
电话插孔对外端子示意图如图所示:
其中:
TL1、TL2:消防电话线,与GST-LD-8304 连接的端子。端子XT1 电话线输入端,端子XT2 电话线输出端,接下一个电话插孔,最末端电话插孔XT2 接线端子接4.7kΩ终端电阻布线要求:TL1、TL2 采用截面积≥1.0mm2 的阻燃RVVP 屏蔽线。
