GST-LD-8318启停按钮结构特征、安装与布线
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1758日期：2019-05-02 17:14:34
海湾GST-LD-8318紧急启停按钮结构特征、安装与布线

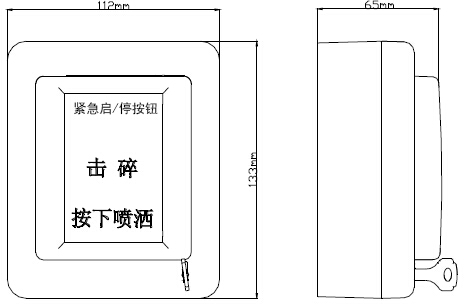

按钮的外形示意图如图所示。

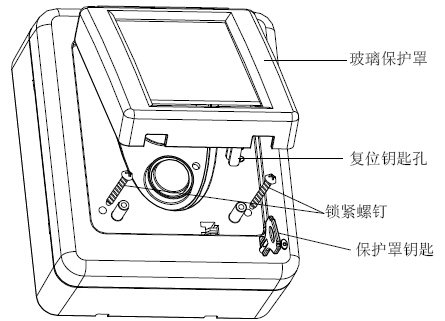

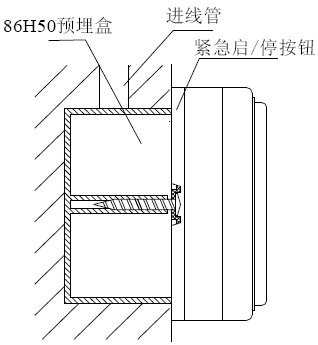

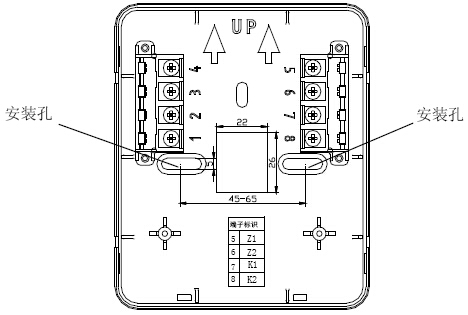

按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧如图所示，底壳底部有安装孔，安装时将底壳安装在86H50型预埋盒上，安装方式见图，安装孔距如图所示。
端子示意图如图所示。
Z1、Z2：无极性信号总线输入。
K1、K2：启动无源常开输出。
布线要求：信号总线采用截面积不小于1.0mm2的双绞线。
