海湾：GST-QKP01气体灭火控制器与现场设备、钢瓶及消防主机联网接线

GST-QKP01气体灭火控制器

GST-QKP01气体灭火控制器可配接火灾探测器（感烟、感温、火焰）、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等，具有火灾探测和气体灭火控制功能，可实现1个防火区的火灾报警和气体灭火控制。

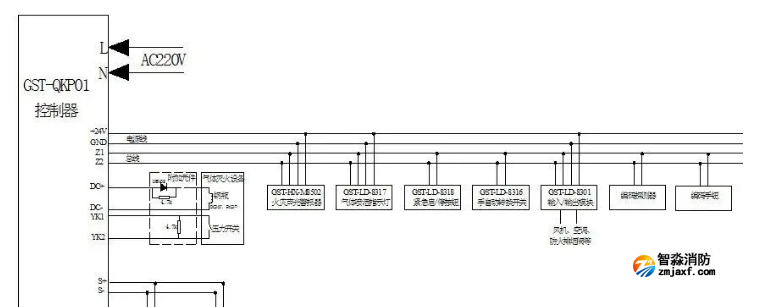

GST-QKP01气体灭火控制器与现场设备接线的典型接法如下图：

GST-QKP01气体灭火控制器与现场设备接线图

GST-QKP01驱动钢瓶电磁阀输出的布线方式如下图所示：

气体灭火控制器与钢瓶电磁阀接线图

附加元件应置于线路的末端、接近钢瓶电磁阀处。反馈信号接气体灭火控制器的YK1、YK2端子。

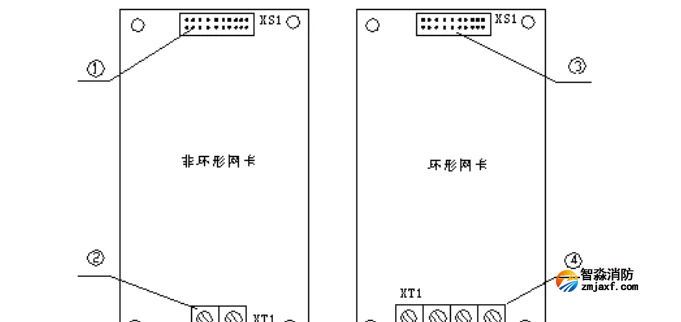

GST-QKP01可通过本地网卡与海湾消防的火灾报警控制器（联动型）联网，本地网卡分两种，结构示意图如下图所示，看、处接线端子数量就可以明显分辨出。

GST-QKP01气体灭火控制器联网卡

、：20P数据线，接GST-QKP01控制器主板。

、：RS-485网络通讯线（A、B）。

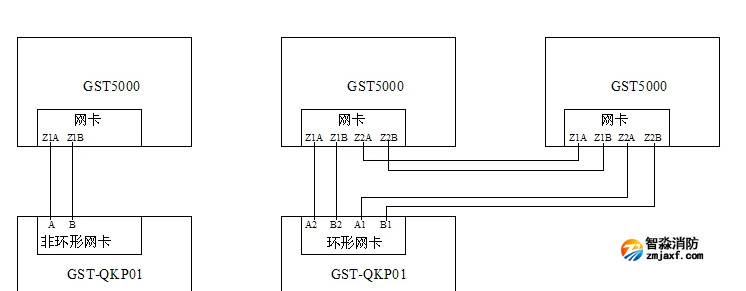

组成GST控制网络时GST-QKP01本地网卡的通讯线端子均接入RS-485网络总线，下图为GST-QKP01两种本地网卡分别与GST5000火灾报警控制器（GST5000为例）联网接线示意图。

气体灭火控制器与消防主机接线图

环形联网，即使某一处的线路出现故障断路了，也不影响整个系统的联网通讯，比较适合要求高的场所。
