JB-QB-GST200报警控制器整机内部接线示意图

文章来源:www.gsthwxf.com作者:海湾消防公司人气:1491日期:2019-05-02 16:53:34
1、  海湾壁挂式报警控制器
项目代号 项目名称 项目代号 项目名称
1 母板 2 回路板
3 主板 4 232通讯板
5 单回路总线滤波板 6 双回路总线滤波板
7 100W电源 8 蓄电池1
9 蓄电池2 10 变压器
11 电源滤波器 12 液晶屏
13 打印机 14 开关板
15 手动盘控制板 16 滤波板
17 4路灯键板 18 6路灯键板
19 4路输出板 20 6路输出板

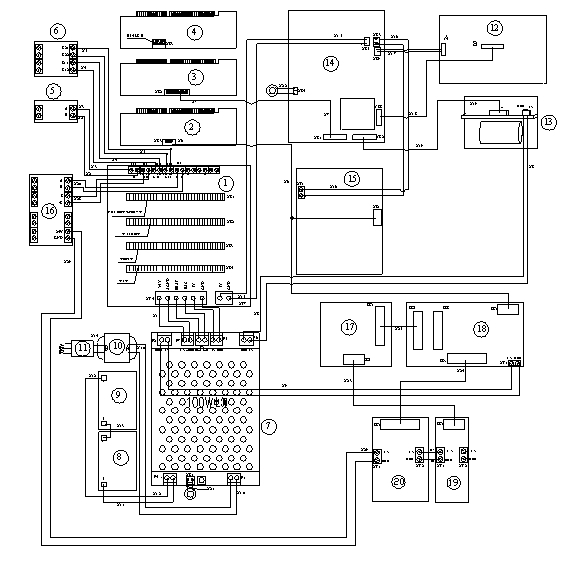

海湾壁挂式报警控制器内部接线示意图

2、海湾柜式和琴台式火灾报警控制器主机

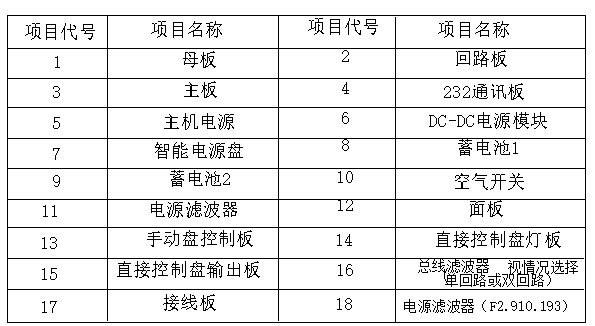

海湾柜式和琴台式火灾报警控制器主机配件列表说明

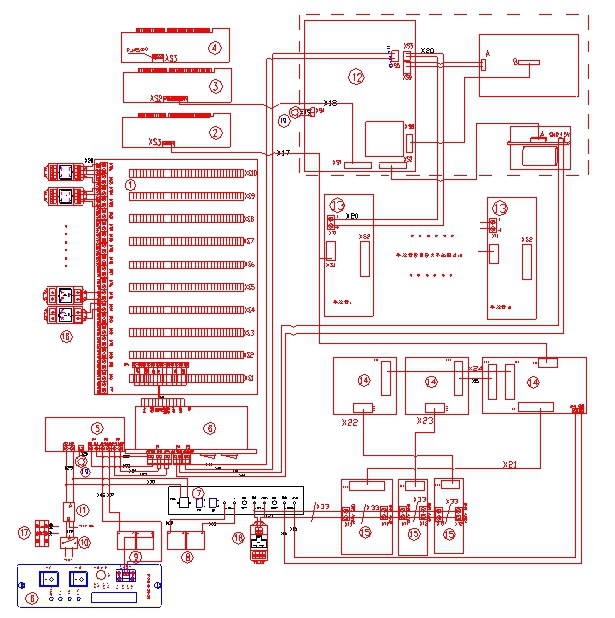

海湾柜式和琴台式火灾报警控制器主机内部接线示意图
