JB-QB-GST200气体灭火控制器安装及布线

文章来源:www.gsthwxf.com作者:海湾消防公司人气:897日期:2019-05-02 16:48:45
海湾JB-QB-GST200火灾报警主机结构特征、安装与布线

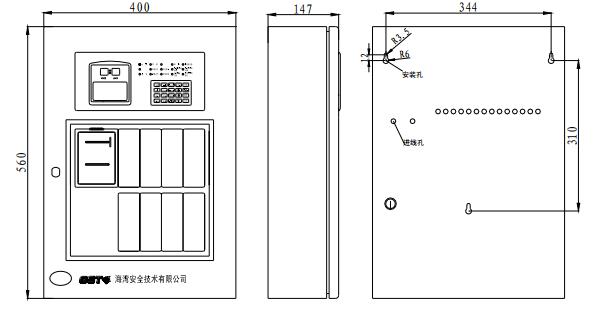

   海湾JB-QB-GST200火灾报警控制器(联动型)为壁挂式结构设计,可直接明装在墙壁上,外形尺寸示意图如下图:

海湾JB-QB-GST200壁挂式火灾报警控制器(联动型)

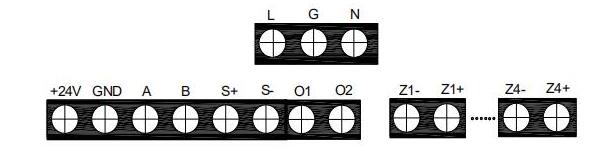

   本控制器外部接线端子如下图:

海湾JB-QB-GST200壁挂式火灾报警控制器(联动型)接线示意图



  其中:

  L、G、N:交流220V接线端子及交流接地端子;

  F-RELAY:故障输出端子,当主板上NC短接时,为常闭无源输出;当NO短接时,为常开无源输出;

  A、B:连接火灾显示盘的通讯总线端子;

  S+、S-:警报器输出端子,当主板XS8上1、2脚和4、5脚接短路环时,为常开无源输出;当主板XS8上2、3脚和5、6脚接短路环时,为带检线功能有源输出,终端需要接0.25W的4.7kΩ电阻,输出时有DC24V/0.15A的电源输出;

  Z1、Z2:无极性信号二总线端子;

  24VIN(+、-):外部DC24V输入端子,可为辅助电源输出提供电源;

  24VOUT(+、-):辅助电源输出端子,可为外部设备提供DC24V电源,当采用内部DC24V供电时,最大输出容量为DC24V/0.3A,当采用外部DC24V供电时,最大输出容量为DC24V/2A;

  Cn+、Cn-(n=1~6):直接控制输出端子,当采用内部DC24V供电时,输出容量为DC24V/100mA,当采用外部DC24V供电时,输出容量为DC24V/1A。带检线功能,需接0.25W4.7kΩ终端电阻,不需与GST-LD-8302C切换模块配接使用。

  In1、In2(n=1~6):无源反馈输入端子。带检线功能,需接0.25W4.7kΩ终端电阻。

  布线要求:

  a.信号二总线Z1、Z2采用阻燃RVS双绞线,截面积≥1.0mm2

  b.通讯总线A、B采用阻燃屏蔽双绞线,截面积≥1.0mm2

  c.多线制控制点外接线CN+、CN-、In1、In2采用BV铜芯导线,截面积≥1.0mm2

  d.电源线采用阻燃BV线,截面积≥2.5mm2


JB-QB-GST200火灾报警控制器(联动型)安装使用说明书
