海湾消火栓按钮接线图
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1401日期：2019-05-02 14:27:45
结构特征、安装与布线

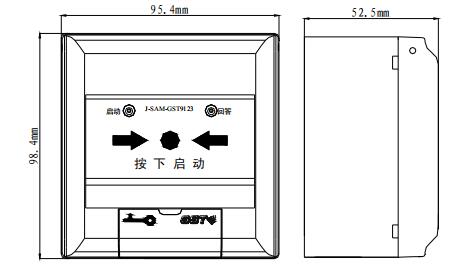

本消火栓按钮为红色全塑结构,分底盒与上盖两部分。底盒与上盖采用拔插式结构装配，安装拆卸简单、方便，连接紧密，非常便于工程调试及维修更换。消火栓按钮外形示意图如图 2- 9：
消火栓按钮外接端子示意图如图 2- 10：
其中：
Z1、Z2：无极性信号二总线接线端子
K1、K2：无源常开触点，用于直接启泵控制时，需外接 24V 电源
布线要求：信号线 Z1、Z2 采用阻燃 RVS 双绞线，导线截面≥1.0mm2。

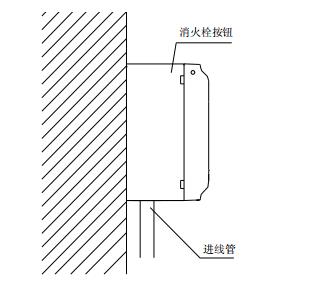

消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图 2- 11；进线管明装时只需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图 2- 12；安装孔距为 60mm。
应用方法
J-SAM-GST9123 型消火栓按钮与火灾报警控制器及泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。采用总线制起泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制起泵方式应用接线示意图如图 2- 13：
这种方式中，消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。

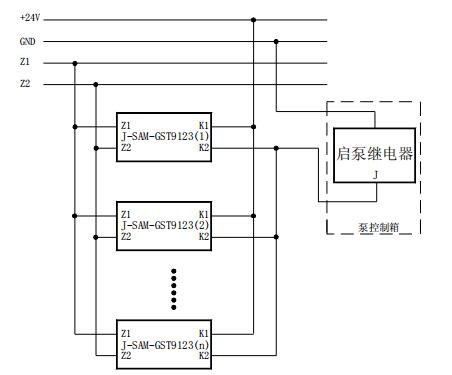

采用消火栓按钮直接起泵方式应用接线示意图如图 2- 14：
这种方式中，消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
