海湾消防电话总机TS-GSTN60安装接线图

海湾消防电话总机TS-GSTN60安装接线图

一、消防电话总机特点

1、采用两总线控制。总机、电话分机及电话插孔接口之间两总线连接，使得系统布线达到最小化，工程施工简单。

2、系统容量大。在两总线上最多可监控 99 个总线分机或插孔接口。

总机系统实时自动巡检，及时检测出分机故障和线路故障。分机摘机，总机将在 2 秒之内

出呼叫反应。

3、总机采用液晶汉字图形显示，可以非常直观的显示各项功能操作及通话呼叫状态，使用非常便利。

4、总机中使用了一片大容量的 FLASH 存储器，可以存储9 小时以上的通话录音，及500 条记录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容，外形示意图见图7- 2。

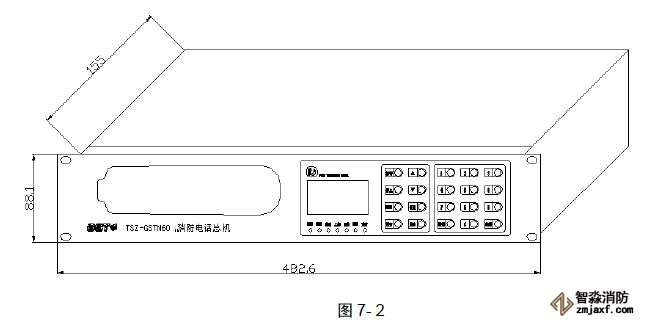

                                  TSZ-GSTN60消防电话总机外形尺寸图

二、主要技术指标

1、电源：直流 24V±10%,总机最大工作电流约0.5A

2、总线线路电阻（包括导线电阻和连接点接触电阻）：最大不超过70 欧姆

3、总线容量：最多 99 个编码地址

4、总线长度：最大 1500 米

5、话音频率范围：300～3400Hz

6、话音传输损耗：＜5dB

7、工作环境：环境温度：-10～55℃；相对湿度：≤ 95%

8、电话总机的尺寸和重量

尺寸：482.6mm×88.1mm×155mm(宽×高×厚)

重量：2.5kg

三、结构特征、安装与布线

电话总机的安装方式采用2U 标准上架式结构。线路传输的语音信号是小幅度的模拟信号，极易受到空间辐射、报警系统、广播系统等信号干扰，所以现场布线时，电话系统的穿线管道应独立敷设，不要同报警系统、广播系统等线路同管穿线，采用的导线宜选用截面积不小于1.0mm2 的屏蔽双色双绞线，这样可以保证清晰的话音质量。

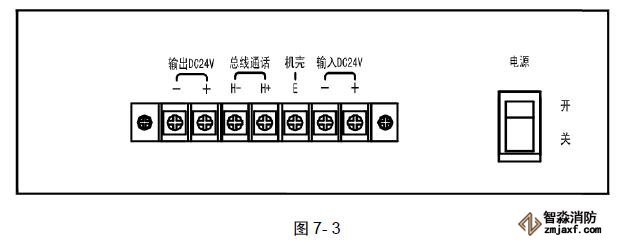

                                  TSZ-GSTN60消防电话总机接线端子图

图7-3 中，“总线通话H+H-”连接总线分机和插孔接口或消防电话中继器，接线时分正负极性，接反不能正常工作，但不会损坏总线部件。“输入DC24V 和机壳E”连接外部直流电源和AC220V 保护地。
