海湾消防电话插孔TS-GSTN603接线安装图
一、结构特征、布线与安装:

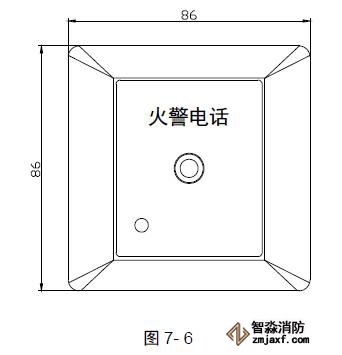

TS-GSTN603 型消防电话插孔外形尺寸及结构示意图如图7- 6:

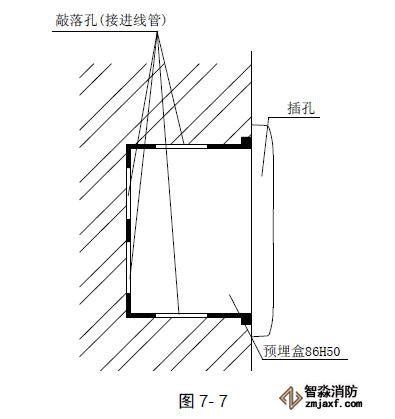

电话插孔安装采用进线管预埋装方式,取下电话插孔的红色盖板,用螺钉或自攻螺钉将电话插孔安装在86H50 型预埋盒上,安装孔距为60mm,安装好红色盖板,安装方式如图7- 7 所示。
其中:
端子XT1 电话线输入端;端子XT2 电话线输出端,接下一个电话插孔。
布线要求:采用截面积≥1.0mm2 的阻燃RVVP 屏蔽线。
二、应用方法:
参见TS-GSTN603消防电话插孔安装使用说明书。
