海湾消防报警系统设备接线图(总系统图)

文章来源:www.gsthwxf.com作者:海湾消防公司人气:1638日期:2020-08-15 04:05:51

海湾消防报警系统设备接线图(总系统图)

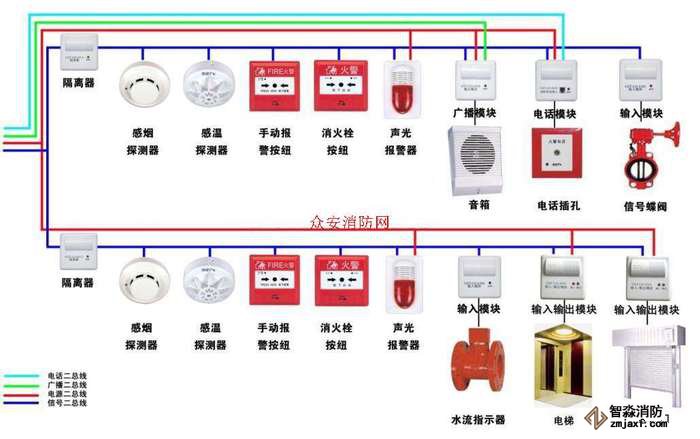

海湾消防设备接线图(总系统图)



一,说明:

海湾消防设备接线图主要布线有:信号二总线,电源二总线,消防广播二总线,消防电话二总线,备电电压为DC24V。



只接信号二总线的有:隔离模块GST-LD-8313,感烟探测器,感温火灾探测器,手动火灾报警按钮,消火栓按钮,输入模块GST-LD-8300



接信号线和电源线的有:火灾声光报警器,广播模块,电话模块,输入输出控制模块



二,布线要求

火灾自动报警系统布线前,应核对设计文件的要求对材料进行检查,导线的种类、电压等级应符合设计文件要求;并按照下列要求进行布线。

1.火灾自动报警系统的布线,应符合国家标准《建筑电气装置工程施工质量验收规范》(GB 50303—2015)的规定。火灾自动报警系统应单独布线,系统内不同电压等级、不同电流类别的线路,不应布在同一管内或线槽的同一槽孔内。在管内或线槽内的布线,应在建筑抹灰及地面工程结束后进行,管内或线槽内不应有积水及杂物。

2.导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路,当采用金属软管保护时,其长度不应大于2m。敷设在多尘或**场所管路的管口和管子连接处,均应做密封处理。

3.管路超过下列长度时,应在便于接线处装设接线盒:

(1)管子长度每超过30m,无弯曲时;

(2)管子长度每超过20m,有1个弯曲时;

(3)管子长度每超过10m,有2个弯曲时;

(4)管子长度每超过8m,有3个弯曲时。

4.金属管子入盒,盒外侧应套锁母,内侧应装护口;在吊顶内敷设时,盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。明敷设各类管路和线槽时,应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm。

5.线槽敷设时,应在下列部位设置吊点或支点:

(1)线槽始端、终端及接头处;

(2)距接线盒0.2m处;

(3)线槽转角或分支处;

(4)直线段不大于3m处。

6.线槽接口应平直、严密,槽盖应齐全、平整、无翘角。并列安装时,槽盖应便于开启。管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。

7.火灾自动报警系统导线敷设后,应用500V兆欧表测量每个回路导线对地的绝缘电阻,且绝缘电阻值不应小于20MΩ。同一工程中的导线,应根据不同用途选择不同颜色加以区分,相同用途的导线颜色应一致。电源线正极应为红色,负极应为蓝色或黑色。
