海湾可燃气体报警控制器/主机JB-KR-GST004安装接线图
文章来源:www.gsthwxf.com作者:海湾消防公司人气:1340日期:2020-08-15 04:06:59
海湾可燃气体报警控制器/主机JB-KR-GST004安装接线图
一,结构特征、安装与布线
控制器外形结构示意图如图1- 68所示。控制器采用壁挂式安装,用3个M6的膨胀螺栓将其固定在牢固的墙壁上,安装尺寸示意图如图1- 69。

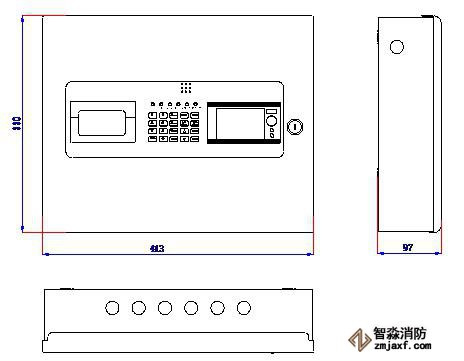

外形尺寸图

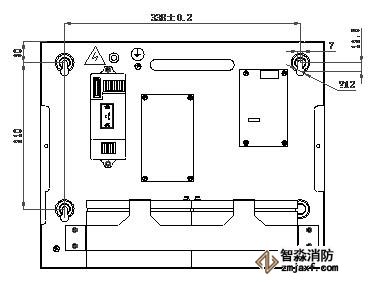

墙壁安装图
控制器接线端子示意图如图1- 70所示:
海湾JB-KR-GST004可燃气体报警控制器接线端子图1 海湾JB-KR-GST004可燃气体报警控制器接线端子图2
其中:
L、G、N:交流220V电源输入接线端子。
D1、D2/Z2、Z1:DC24V电源和总线信号输出端子,D2/Z2为其公共端。
F1、F2:故障输出端子,常闭触点,有故障时断开。
C21/C22-C81/C82:输出端子,常开触点,报警时闭合;每对端子的输出逻辑均可编程。
二,布线要求:
通信总线(Z1,Z2)应选用截面积≥1.0mm2的双绞线,最长不超过500m。
电源输出(D1,D2)连接线应选用截面积1.5~2.0mm2 RV线,最长不超过500m。
通讯板上的外接RS485总线连线应选用截面积≥1.0mm2 双绞线,最大线长不超过1200m。
其它端子连接线应选用截面积≥1.0mm2 RV线。
交流电源线应采用耐压750V以上的三芯绝缘线。
JB-KR-GST004机壳接地线宜用4mm2的铜导线,接地电阻应小于4Ω。
三,系统应用
可燃气体报警控制器系统应用如图1- 71所示:

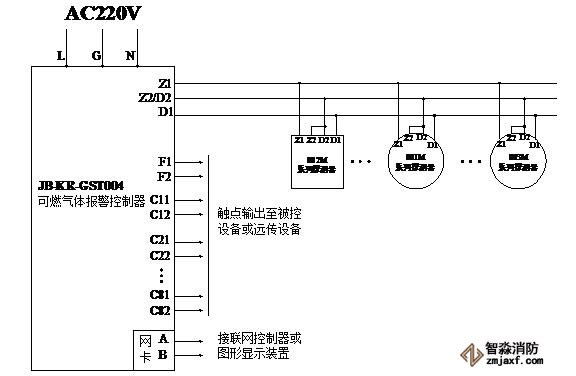

海湾JB-KR-GST004可燃气体报警控制器系统应用接线图
