海湾消火栓按钮J-SAM-GST9124A_应用|安装接线图

文章来源:www.gsthwxf.com作者:海湾消防公司人气:1943日期:2020-08-15 04:10:08

海湾消火栓按钮J-SAM-GST9124A_应用|安装接线图



一,结构特征、安装与布线

外形尺寸及结构与J-SAM-GST9123A型消火栓按钮相同,安装方法也相同,J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-18。

J-SAM-GST9124型消火栓按钮接线端子图

                                  J-SAM-GST9124A型消火栓按钮接线端子图

                                  J-SAM-GST9124A型消火栓按钮接线端子图2

其中:

Z1、Z2:接控制器信号总线,无极性

V+、G: 24VDC电源输入端,有极性;24VDC由泵控制箱提供时不用

COM:DC24V启泵信号输出端

I:无源常开触点回答信号输入端

COM、NO: 输出常开触点信号,额定容量24VDC/100mA

Z1、Z2:接控制器二总线,无极性

D1、D2:接直流24V,无极性

O、G:有源DC24V/100mA输出

I、G:无源回答输入

布线要求:信号线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;其它采用BV线或RVS线,截面积≥1.0mm2电源线D1、D2采用阻燃BV线,截面积≥1.5mm2。



二,应用方法

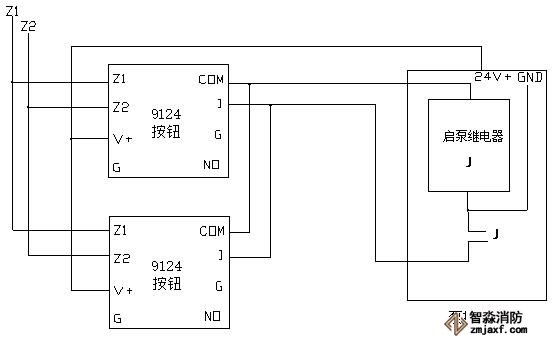

J-SAM-GST9124A消火栓按钮可以采用总线制方式启动消防泵(参照第二章1.5节J-SAM-GST9123消火栓按钮),也可以采用多线制方式直接启动消防泵,启泵电源由泵控制箱提供并仅将24V正极线接到按钮的V+端。此时如果按下按钮则COM端子输出DC24V电压信号,同时总线上报按钮动作;泵控制箱上的无源动作触点信号通过I端返馈致按钮,可以点亮按钮上的绿色回答指示灯。

应用示意图如图2-19。

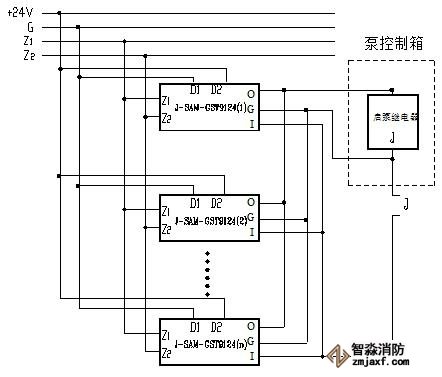

J-SAM-GST9124A型消火栓按钮应用示意图

J-SAM-GST9124型消火栓按钮应用示意图

                        图2-19

                                 J-SAM-GST9124A型消火栓按钮应用示意图2

这种方式中,消火栓按钮按下,O、G端输出DC24V电源,可直接控制消防泵的启动,泵运行后,泵控制箱上的无源动作触点信号通过I、G端返回按钮,可以点亮按钮上的绿色回答指示灯。

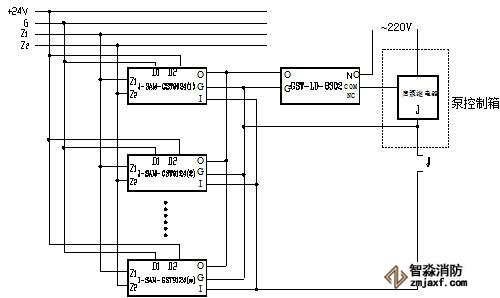

当设备启动电流大于100mA时,应通过GST-LD-8302切换模块进行转换,通过GST-LD-8302转换直接启泵方式应用示意图如图2-20所示:

GST-LD-8302转换直接启泵方式应用示意图如图

J-SAM-GST9124型消火栓按钮应用示意图3

J-SAM-GST9124型消火栓按钮应用示意图3
