海湾消防电话分机GST-TS-100A/100B安装应用接线图

文章来源:www.gsthwxf.com作者:海湾消防设备安装人气:日期:2020-08-15 12:13

海湾消防电话分机GST-TS-100A/100B安装应用接线图





一、结构特征与安装

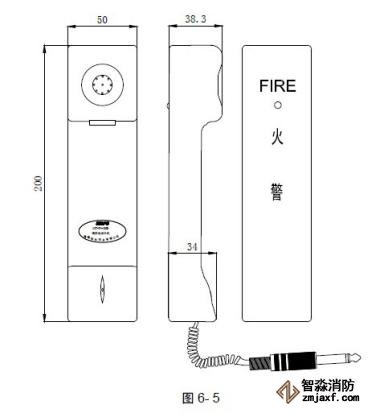

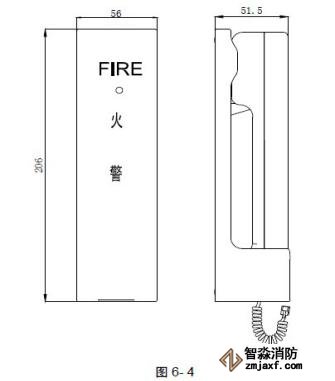

GST-TS-100A 型消防电话分机、GST-TS-100B 型消防电话分机外形尺寸及结构示意图分别如图6-4、图6-5:

GST-TS-100A/100B消防电话分机外形尺寸图



GST-TS-100A/100B消防电话分机外形尺寸图2

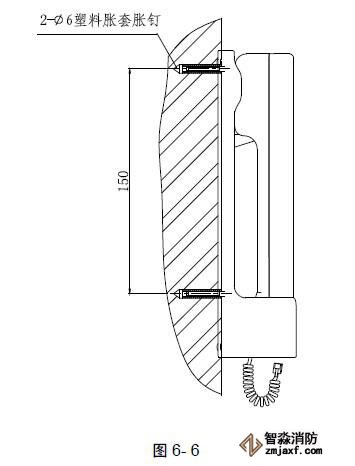

GST-TS-100A型消防电话分机安装示意图如图6-6所示:



GST-TS-100A型消防电话分机安装示意图如图6-6所示:



在安装处打出间距为150mm 的两个φ6 的孔,穿入φ6 的胀套,用φ6 的胀钉固定好后,将GST-TS-100A 消防电话分机底座直接挂在胀钉上。将电话线插头插入GST-LD-8304 型消防电话接口的电话插孔内。

GST-TS-100B型消防电话分机的电话线插头,直接接入GST-LD-8312 型消防电话插孔的插孔内即可使用。



二、应用方法

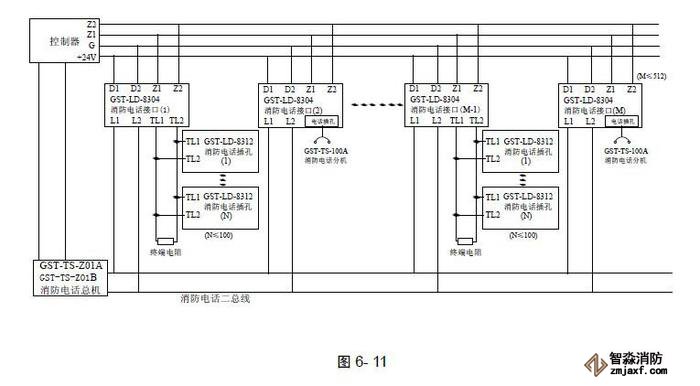

GST-TS-100A 消防电话分机的应用参见GST-LD-8304 消防电话接口的系统接线图(见图6-11)。

GST-TS-100A/100B消防电话分机系统应用示意图

GST-TS-100A/100B消防电话分机系统应用示意图
