海湾广播功率放大器GST-GF500W/300W/150W安装接线图

文章来源:www.gsthwxf.com作者:海湾消防公司人气:1768日期:2020-08-15 04:14:17

海湾广播功率放大器GST-GF500W安装端子接线图





一、结构特征与安装

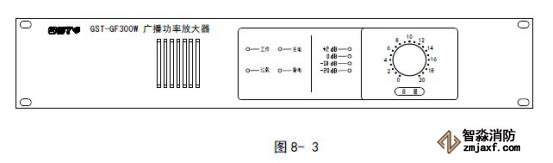

以GST-GF300W 型广播功率放大器为例进行说明,其外形及结构示意图如图8-3。

 GST-GF500W/300W/150W广播功率放大器外形尺寸图

                               GST-GF500W/300W/150W广播功率放大器外形尺寸图

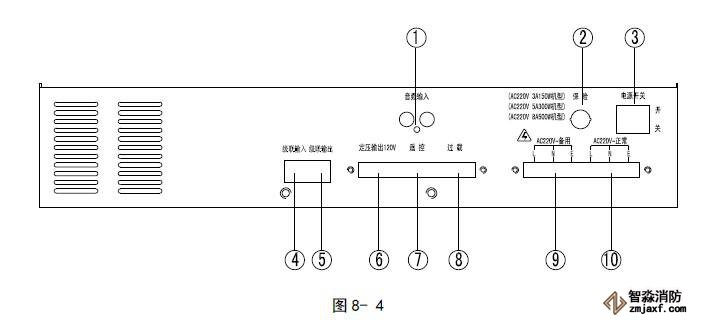

本广播功率放大器采用标准插盘结构安装,其后部示意图如图8-4。

GST-GF500W/300W/150W广播功率放大器后部端子示意图GST-GF500W/300W/150W广播功率放大器后部端子示意图



其中系统内部接线:

○1 音频输入输出:RCA 音频接口,其中一路RCA 口,可以作为接收来自于音源设备的音频输出,另外一路可做为级联下一台功率放大器的音频输入。

○2 保险管座:本机供电的交流保险(3A、Ф5×20)。

○3 电源开关:控制本机的电源开关,在应急信号输入时,本机的电源开启不受此开关控制。

○4 级联输入:RJ45 接口内部控制专用接口,用于功率放大器的监听控制,自检控制。

○5 级联输出:RJ45 接口,内部控制专用接口,用于广播系统多台设备的控制,如联动多台功率放大器。

○6 定压输出:功率放大器的音频输出广播线。

○7 遥控接口:接收其它设备的联动控制信号,为直流24V 输入,接入DC24V 自动启动本机至工作状态,同时音频输出不受音量电位器的控制。无DC24V 控制信号时本机的开启受前面板的电源开关控制,音频输出受音量电位器控制。

○8 过载接口:当本机出现异常或由于外部输出线短路时,致使本机过载灯常亮,由该接口输出一个无源闭合接点信号。本机处于自恢复状态下不输出闭合接点信号。

○9 备用电源输入:备用交流220V 电源输入接口。

○10 主用电源输入:主用交流220V 电源输入接口。
