1通讯功能概述

海湾JB-QB-GST500、JB-QG/QT-GST5000火灾报警控制器（联动型）（以下简称为控制器/消防主机）通过与不同功能的网卡联接可以实现GST系列控制器间的联网；通过光栅测温通讯板与光栅测温机通讯，实现光栅测温机的火警与故障检测；也可与CRT显示系统联接完成图形化监控。控制器对通讯卡运行状态进行实时监测，实现即插即用。海湾GST500/ GST5000控制器界面显示相同，以海湾GST5000火灾报警控制器（消防主机）显示界面为例说明。

2通讯系统的连接

2.1光栅机通讯卡的连接

控制器光栅机通讯卡与光栅机之间通讯采取RS-485总线方式，总线采用截面积≥1.0m2的双绞线，且总线的总长度应≤1km。

2.2GST控制网络的连接

组成GST控制网络的各控制器本地网卡的总线端子均接入RS-485网络总线，总线采用截面积≥1.0m2的双绞线，且总线的总长度应≤1km。

可采用GST-NET100远距联网接口，使网络中每2台控制器间的总线距离延长到4km。

2.3CRT的连接

控制器监控网卡提供了一个标准九针RS-232接口。

当构成CRT系统时，RS-232接口通过三芯屏蔽线与上位控制计算机（PC机）相连接构成CRT显示系统。应注意：

连接线最大距离≤15米。

屏蔽线屏蔽层接大地。

计算机机壳接大地。

3光栅机通讯设置

1．光栅机数量设置

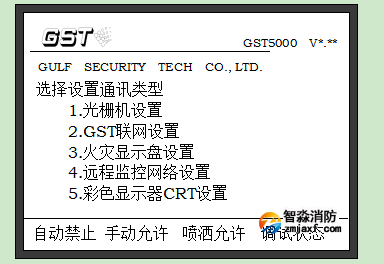

进入控制器“系统设置”菜单，选择第四项“通讯设置”菜单进入选择设置通讯类型界面（如图1）。

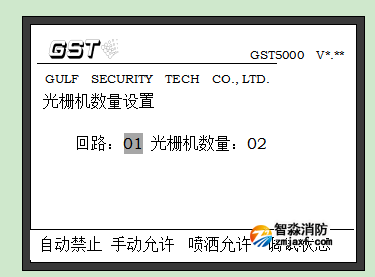

在图1界面下按“1”键，进入光栅机数量设置界面，如图2。

      海湾GST5000系列控制器每块光栅机通讯板最多可以连接4台光栅机，光栅机通讯板所连接的光栅机数量必须进行设置，否则通讯板与光栅机之间无法进行通讯。

2．光栅机区域定义

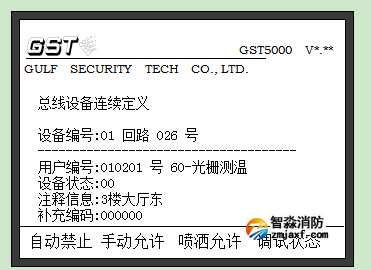

每台光栅机管理16个区，这些区域同总线设备一样也需要进行设备定义，定义方法同总线设备定义。下面举例说明：例如定义01回路光栅机通讯板上第2台光栅机的10区，定义方法如图3。

输入光栅机通讯板所在的回路号01，设备编号输入026号，该编号由16+10得到。下面说明光栅机设备号的计算方法：光栅机设备号=（光栅机编号-1）x16+区域号。所以，

光栅机通讯板上连接的第一台光栅机，设备编号范围001-016

光栅机通讯板上连接的第二台光栅机，设备编号范围017-032

光栅机通讯板上连接的第三台光栅机，设备编号范围033-048

光栅机通讯板上连接的第四台光栅机，设备编号范围049-064

定义完成以后可以通过信息查询功能查询光栅机区域二次码和区域状态。具体查询方法参见第4章。

4GST控制网络

GST海湾火灾褒奖控制网络是GST系列控制器专用网络，可实现GST系列控制器之间的网络连接，完成对网络中所有设备的监视与控制。

4.1网络功能

GST网络系统适用于分布式建筑群，每个建筑体相对独立，同时又需要信息交互或集中监控。

GST网络系统可完成网络中各控制器间的信息交换，这些信息包括：系统内的任一控制器所联接的外部设备发生的火警、反馈、故障等信息；任一控制器对网络中所连接设备发出的启动、停动等控制命令信息。因此，网络中的每一台控制器均可完成对网络信息的显示和对网络中任意设备的控制。网络控制器对网络现场设备的控制包括两种方式：一种是手动启动方式，一种是自动联动方式。手动启动方式即通过任意一台控制器的手动盘或控制键盘均可启动网络中的任意一个现场设备；自动联动方式即当网络中的火警信息满足任意一台控制器所存储的联动公式时，该控制器将发出自动启动对应现场设备的控制命令。正因为如此，在GST系列控制器网络系统设备定义中千万要注意不能出现不同设备具有相同二次码的情况，以免出现误启动。

控制器接入本地网卡后便进入联网状态，当控制器通过此卡相互连接起来时，便构成GST网络系统。通过控制器的本地网卡不仅可以完成GST5000控制器间的网络连接，也可实现与GST200、GST100控制器的网络连接，实现联网控制。

4.2组网方式

1．GST消防主机联网方式设置

要完成GST系列控制器联网，首先必须对接入网络的控制器进行网络地址设置，每台控制器均有一个唯一的地址，且其地址号范围为1~32。设置过程如下：

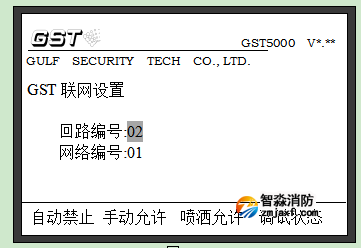

在图1界面下，选择“GST联网设置”菜单进入GST联网设置界面（如图4）进行设置。

      一台火灾报警控制器控制器可以支持多块联网板，每块联网板均可以与其他控制器的联网板组成各自的网络，传递信息。

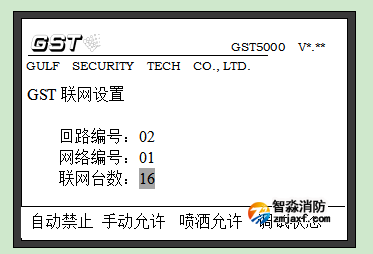

4所示界面中，回路编号为联网板所在的回路号，图4中的编号为02；网络编号为该台控制器在以02号联网板组建的网络中的网络地址，设置完成按“确认”键保存设置，屏幕显示如图5。若输入的网络地址为01，即为主机，则屏幕提示该条网络上的联网控制器总数，如图5。输入联网总数后确认，屏幕显示如图6。

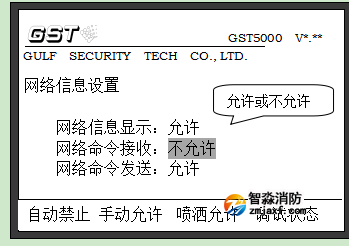

控制器需要对每块联网板进行网络信息设置（如图6）。

²   网络信息显示-允许：控制器接收并显示网络上传来的火警、故障、恢复、延时、自检、等网络信息；

² 网络信息显示-不允许：控制器不接收不显示网络上传来的火警、故障、恢复、延时、自检等网络信息

² 网络命令接收-允许：控制器接收网络上传来的启动、停动、屏蔽、取消屏蔽、自检等网络命令，并执行这些命令；

² 网络命令接收-不允许：控制器不接收、不执行网络上传来的启动、停动、屏蔽、取消屏蔽、自检等网络命令；

² 网络命令发送-允许：控制器向网络上发送在本机执行的启动、停动、屏蔽、取消屏蔽、自检等网络命令；

² 网络命令发送-不允许：控制器不向网络上发送在本机执行的启动、停动、屏蔽、取消屏蔽、自检等网络命令；

输入完成后按“确认”键后保存网络信息设置。

2．  单监控中心组网方式

单监控中心组网方式是指GST网络系统中只有一台控制器全部显示整个网络的所有火警、动作、故障及启动（停动）信息，监控人员仅监控此台控制器便可了解整个网络系统的运行情况。

3． 多监控中心组网方式

当有多于一台的控制器显示整个网络的所有火警、动作、故障及启动（停动）信息时，称为

多监控中心组网方式。

采用何种组网方式可据联网系统监控区域的结构和用户要求而定。

4． 网络控制器二次码定义

GST联网时，联网控制器必须定义网络中所有的控制器。定义方式同总线设备定义，如图7。进入设备定义界面，按照图8-7所示在回路号编辑框中输入控制器的联网板号，设备号为要定义的控制器联网地址（范围001-032），如001号是指该条网络中的1号从机，002号指的是该条网络中的2号从机，003号指的是3号从机……。用户编码是指各个从机的控制器二次码，设备类型为39-从机。

若控制器系统中还存在其他的联网板，如编号为2号的联网板，则还需对2号联网板所在的网络进行网络控制器二次码定义，定义方法同上。

5． 网络中气体灭火控制器工作状态检查。

当有气体灭火控制器连接到GST网络中时，可以通过以下方式查看气体灭火控制器各个防火分区的工作状态。

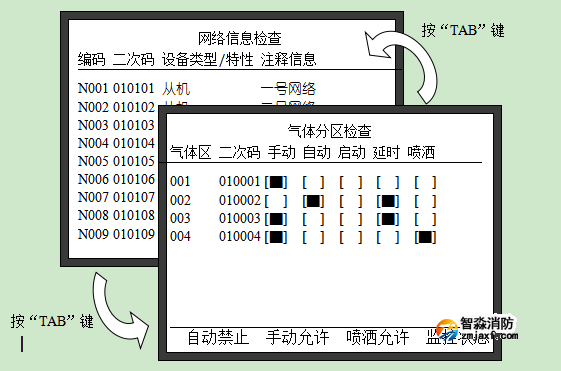

在网络设备检查界面按下“TAB”键，则可以在网络设备检查和气体分区状态检查界面进行切换。如图8所示。

图8所示003气体区手动处于允许状态，正在延时。

5. GST网络系统应用示例

本示例是由三台控制器（分别位于1、2、3号楼区）组成的单监控中心式GST网络系统。三台控制器均接入本地网卡后，将各控制器通过此卡连接起来构成GST网络系统。网络连接后，将三台控制器的地址分别设置为01、02或03（参照“组网方式”），且将控制器均设置为“显示”状态。

三台控制器所连接的部分外部设备及存储的部分联动公式（手动盘键号定义）如表1所示。

表8-1

² 现2号楼区的点型感烟探测器022026、022027报警。此时02号控制器将显示本机报警信息，由于01、03号控制器为“显示”状态，其也将显示该报警信息，实现网络信息显示。

² 由于点型感烟探测器022026、022027报警满足了02号控制器内的联动公式，则位于1号楼区监控中心的011001讯响器及位于2号楼区的022030号讯响器将立即动作。

² 此时如果监控中心值班人员在岗，将会根据显示的报警信息按下控制器01的第6号手动盘按键来手动启动位于2号楼第2层楼的022032号排烟机，实现网络启动控制操作。

² 由于点型感烟探测器022026、022027报警也满足了03号控制器内的联动公式，如果监控中心的值班人员未在岗或在火警发生的30秒内未手动启动022032号排烟机，此时控制器03将自动联动022032号排烟机动作。

6. CRT显示系统

控制器接入监控网卡后即可与控制计算机连接实现图形化的监视与控制。

6.1  功能介绍

CRT显示系统可通过上位控制计算机完成与火灾报警控制器相同的显示和控制操作（包括设备检查、记录检查、联动检查、隔离、释放、启动、停动、设备定义、联动编程等操作），并提供图形界面，使用户直观的了解系统设备状况，并可对设备进行便捷的控制。

6.2  设置及操作

控制器接入监控网卡、与控制计算机正确连接并完成设置后，便可进行CRT显示系统操作了。一台CRT可最多和99台火灾报警控制器相连构成CRT系统，每台控制器有一个唯一的地址，要求地址设置从1开始连续设置。设置过程如下：

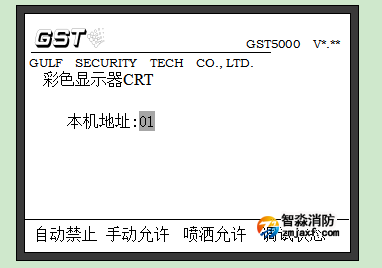

进入控制器“系统设置”菜单，选择第四项“通讯设置”菜单（如图1），选择第5项“彩色显示器CRT”，输入本机地址（如图9），输入完成后，重新启机令设置生效。

关于CRT显示系统部分的操作，请参见“GSTCRT2001彩色显示系统用户手册”。

7 火灾显示盘补充汉字阵下载

本控制器连接汉字火灾显示盘时，可从控制器下载补充汉字，具体操作如下：

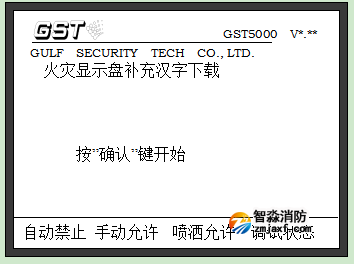

进入控制器“系统设置”菜单，选择第三项“通讯设置”菜单（如图1），选择第三项“火灾显示盘”，液晶屏显示图10所示界面，按确认键开始下载补充汉字。
