1.1 概述

消防泵、排烟机、送风机等重要设备的控制应该使用直接控制盘进行直接启/停控制，能够有效的减少控制环节，提高可靠性。

1.2 特点

1. 与现场设备采用三线连接，实现控制输出和反馈信号检测。

2. 具有检线功能，能够检测线路的短路、断路故障。

3. 采用DC24V有源输出和无源触点输入方式。

4. 每路采用单独的指示灯指示启动、反馈和故障状态。

5. 具有手动锁，只有手动锁处于允许状态时，手动直接控制按键才有效，可靠性高。

1.3 控制应用

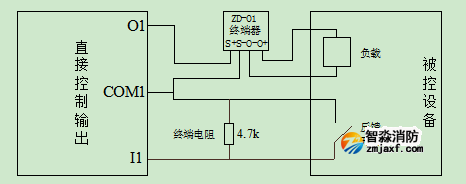

直接控制输出与外部内控设备连接如图1所示。

1.4 布线

对外接线端子如图2所示。

其中：

O：直接控制输出线；

COM：直接控制输出与反馈输入的公共线；

I：反馈输入线。

O、COM：组成直接控制输出端，通过ZD-01终端器与负载连接，O为输出端正极，COM为输出端负极，启动后O与COM之间输出DC24V。

I、COM：组成反馈输入端，接无源触点；为了检线，I与COM之间接4.7kΩ终端电阻。

布线要求：接线宜采用BV铜芯导线，1.0mm²≤导线截面≤1.5mm²。

1.5 面板说明

直接控制盘面板包括手动锁、自检键、直接控制按键、状态指示灯；以14路控制功能为例，每路包括3只指示灯、1只按键，如图3，含义分别如下：

（1） 手动锁：用于选择手动启动方式，可设置为手动禁止或手动允许。

（2） 工作灯：绿色，正常上电后，该灯亮。

（3） 启动灯：红色，发出命令信号时该灯点亮，如果10s内未收到反馈信号，该灯闪烁。

（4） 反馈灯：红色，接收到反馈信号时，该灯点亮。

（5） 故障灯：黄色，该路外控线路发生短路和断路时，该灯亮。

（6） 按键：此键按下，向被控设备发出启动或停动的命令。

6 内部结构说明

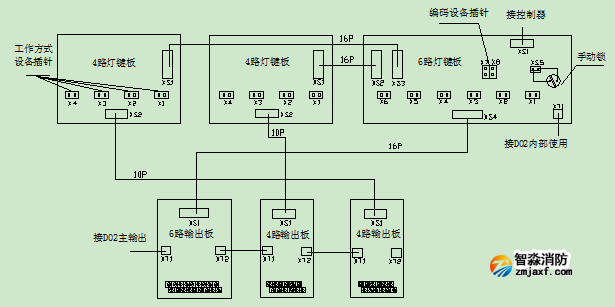

灯键板与输出板通过16P和10P数据线连接，其结构连接图如图4所示。

6.1 使用说明

1. 直接控制输出定义

使用前，首先应该对直接控制盘所控制的设备进行定义，详见5.3.10 直接控制盘定义。

2. 手动锁设置

只有在手动锁处于“允许”位置时，才能通过手动直接控制按键完成对外接设备的直接启动或停动控制；处于“禁止”位置时，手动直接控制按键无效。

3. 启动操作

非启动状态下，按下手动直接控制按键，对应控制端产生有源输出，面板上该路的“启动”指示灯点亮，如果收到被控设备反馈信号，“反馈”指示灯点亮，如果发出启动命令后10s内未收到反馈信号，“启动”指示灯闪动。

4. 停动操作

启动状态下，在电平输出方式下，再次按下该路的手动直接控制按键，对应控制端停止有源输出，该路“启动”指示灯熄灭；在脉冲输出方式下，启动信号输出约5s后停止输出。

注意：

² 一次按键操作完成后，需等2秒钟以后才能再次操作该按键，否则可能操作无效。

² 平时应将手动锁设置为“禁止”状态，以免误操作。

6.2 功能设定

6.2.1 输出方式设定

直接控制输出可设置为“持续”输出方式或“脉冲”输出方式。当设备为脉冲方式启动时，需用两路控制设备的启动与停动；当设备为电平方式启动时，只需用一路进行控制。具体的设置方法如下。

如图4所示，6路灯键板上的X1~X6以及4路灯键板上的X1~X4分别为输出方式设置插针。将短路块插在插针上使其短接表示将该路直控点的输出方式设定为“电平”方式；将短路块取下表示将该路直控点的输出方式设定为“脉冲”方式。

控制盘出厂设置为电平输出方式。

6.2.2 盘号设定

控制器的每块回路板最多可以接4个直接控制盘，每块直接控制盘有自身的盘地址，由6路灯键板上X7和X8编号设置插针来设置，从1号开始，依次编码设置如表1。

7 输出容量计算

直接控制输出采用DC24V有源输出方式，可采用D02主输出或外部DC24V供电。启动状态下，每路输出的最大带载能力按下述公式计算，但最大不能超过1A。

Imax = 2.5/(ρ•L/S)

其中：

Imax：为最大输出容量，单位mA；

ρ：电阻率，单位Ω•mm²/m，常温下，铜线的电阻率取0.018Ω•mm²/m即可；

L：导线长度，单位m；

S：导线截面积，单位mm²。

例如：输出采用1 mm²的BV线，布线长度1000m时，启动状态下该路的最大输出容量为：

Imax = 2.5/(0.018•1000/1) = 140(mA)

8  维修

1. 发生故障时应首先检查外部接线是否正确，然后检查内部电路。

2. 手动方式不启动：如所有路均不启动，检查手动锁是否在允许状态或损坏，如某一路不启动，检查相应输出部分。
