海湾JTF-GOM-GSTN9813(Ex)火灾探测器如何安装接线？

　　JTF-GOM-GSTN9813(Ex)点型复合式感烟感温火灾探测器的安装及布线应严格按照防爆产品相关安装规范执行。

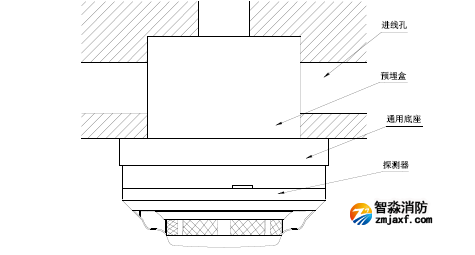

　　1、探测器安装方式如下图所示：

　　探测器安装示意图

　　2、接线方式

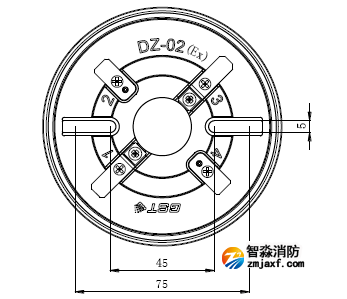

　　探测器的防爆底座示意图如图3所示。底座上有4个导体片，1，3导片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在1,3接线端子上（不分极性），另一对导体片用来辅助固定探测器。

　　待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

探测器底座示意图

　　3、布线要求

　　底座接线电缆均选用截面积不小于1.0mm²的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。

　　注:为避免接线混乱，应采用不同颜色的线进行区别。

　　4、系统接线

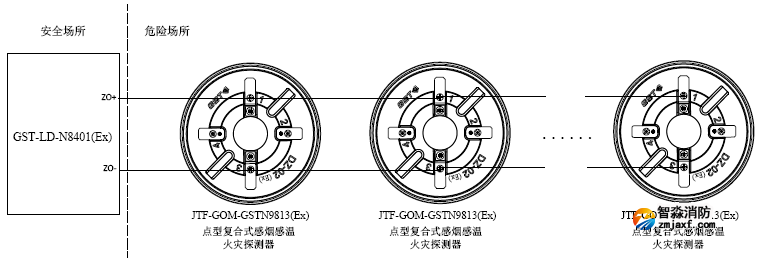

　　与GST-LD-N8401(Ex)总线隔离式安全栅配接使用，安全栅安装在安全区，每个安全栅最多配接32只探测器，系统接线图如图所示。

系统接线图
