海湾GST防火门监控系统概述

　一、防火门监控系统简介

　　防火门监控系统属于火灾自动报警及消防联动控制系统的重要组成部分。日常运行时，该系统用于监测各防火门的开、

闭状态，当防火门处于非正常的打开或非正常的关闭状态时产生门故障报警信号；发生火灾时，该系统用于远程控制（手

动或自动）常开防火门的关闭，阻止火势、烟气向外蔓延，接收并显示防火门关闭的反馈信号。

二、海湾GST防火门监控系统应用依据

　　GB29364-2012《防火门监控器》该标准明确规定了一般工业与民用建筑中安装使用的防火门监控产品的定义、要求、

试验、检验规则等要求。

　　GB50116-2013《火灾自动报警系统设计规范》该规范明确了防火门系统的联动控制设计要求，提出了疏散通道上各

防火门的开启、关闭及故障状态信号应反馈至防火门监控器。

　　GB50016-2014《建筑设计防火规范》该规范明确了设置在建筑内经常有人通行处的防火门宜采用常开防火门。常开

防火门应能在火灾时自行关闭，并应具有信号反馈功能。

三、海湾GST防火门监控系统组成

　　防火门监控系统由防火门监控器、防火门监控模块、防火门监视模块和被控设备（电动闭门器、电磁门吸、电磁释放

器、门磁开关等）组成。常开防火门的监控可由防火门监控器、防火门监控模块和被控设备实现；常闭防火门的监视可由

防火门监控器和防火门监视模块实现。

　　防火门监控系统可通过联网或模块输入的方式接收火灾自动报警系统的火警信号，并由防火门监控器执行联动控制，

组成配置灵活的报警联动一体化控制系统；多台监控器之间可以联网，组成超大容量的防火门监控系统。

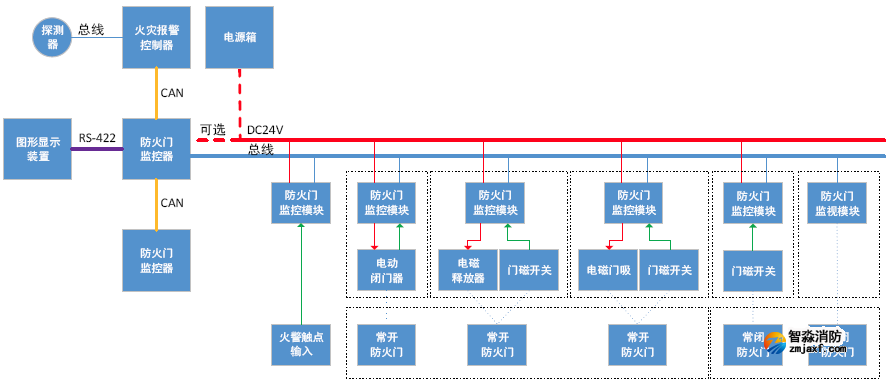

　　防火门监控系统框图如下：

　　注：本图仅作为防火门监控系统组成的示意图，不同监控器的端口、DC24V配置不同，具体请参考各产品的主要技

术指标部分。
