海湾GST-LD-8302型切换模块接线安装技术

海湾GST-LD-8302型切换模块接线安装技术

特点

海湾GST-LD-8302型切换模块专门用来与GST-LD-8301A型模块配合使用，实现对现场大电流（直

流）启动设备的控制及交流 220V 设备的转换控制，以防由于使用 GST-LD-8301A 型模块直接控制

设备造成将交流电源引入控制系统总线的危险。

本模块为非编码模块，不可直接与控制器总线连接，只能由 GST-LD-8301A 模块控制。模块具

有一对常开、常闭输出触点。

主要技术指标

 （1）工作电压：DC24V

 （2）监视电流=0mA，动作电流≤20mA

 （3）线制：输入端采用两线制与 GST-LD-8301A 模块连接，无极性；输出端采用两线制与电源

及受控设备连接，无极性

 （4）无源输出触点容量：DC24V/5A 或 AC220V/5A

 （5）使用环境：

 温度：-10℃～+50℃

 相对湿度≤95%，不结露

 （6）外壳防护等级：IP30

 （7）外形尺寸：

 120mm×80mm×43mm（带底壳）

结构特征、安装与布线

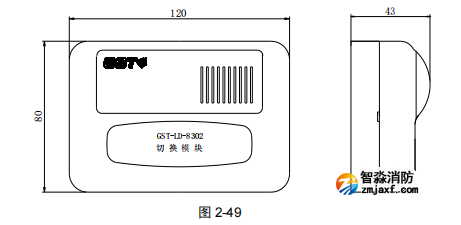

本切换模块的外形尺寸及结构示意图如图 2-49。

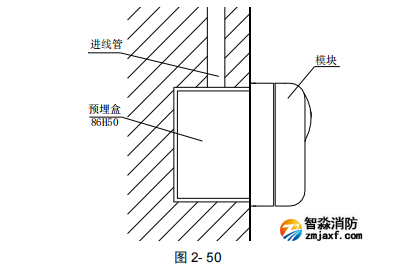

本切换模块采用明装，当进线管预埋时，可将底盒安装在 86H50 型预埋盒上，安装方法如图 2-50 管明装时，

采用 B-9310 型后备盒安装方式，具体使用方法见第二章 3.11 节的 B-9310。底盒与上盖间采用拔插式结构

安装，拆卸简单方便，便于调试维修。

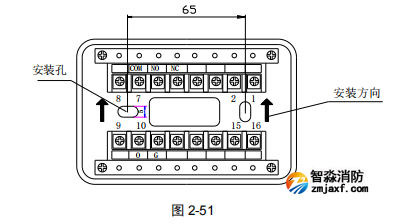

底壳安装时应注意方向，底壳上标有安装向上标志（如图 2-51）。

切换对外端子示意图如图 2-52

其中：

NC、COM、NO：常闭、常开控制触点输出端子

O、G：有源 DC24V 控制信号输入端子，输入无极性

布线要求：各端子外接线均采用耐火 BV 线，截面积≥2.5mm2。

应用方法

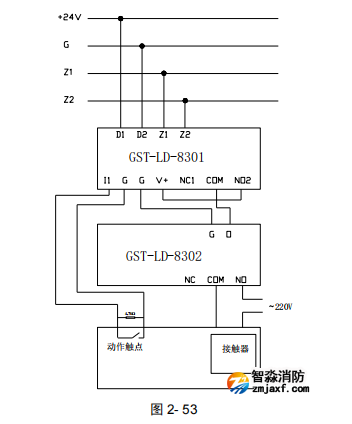

控制交流设备的方法如图 2- 53 示：
