特点

海湾GST-LD-8302A型双动作切换模块是一种专门设计用于与 GST-LD-8303 输入/输出模块连接，

实现控制器与被控设备之间作交流直流隔离及启动、停动双动作控制的接口部件。

本模块为一种非编码模块，不可与控制器的总线连接。模块有二对常开、常闭输出触点，可分

别独立控制。

主要技术指标

 （1）工作电压：DC24V

 （2）监视电流=0mA，动作电流≤40mA

 （3）线制：输入端采用五线制与 GST-LD-8303 模块连接；输出端采用六线与受控设备连接，其

中三线用于控制设备，三线用于接收回答信号

 （4）无源输出触点容量：DC24V/5A 或 AC220/5A

 （5）输出控制方式：电平方式，继电器始终吸合

 （6）使用环境：

 温度：-10℃～+50℃

 相对湿度≤95%，不结露

（7）外壳防护等级：IP30

 （8）外形尺寸：

 120mm×80mm×43mm（带底壳）

结构特征、安装与布线

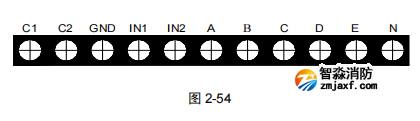

本模块的外形尺寸及结构与 GST-LD-8302 切换模块相同，安装方法也相同，其对外端子示意图

如图 2-54

其中：

弱电端子如下：

C1：启动命令信号输入端子

C2：停动命令信号输入端子

GND：地线端子

IN1：启动回答信号输出端子

IN2：停动回答信号输出端子

强电端子如下：

A、B：启动命令信号输出端子，为无源常开触点

C、B：停动命令信号输出端子，为无源常闭触点

D：启动回答信号输入端子，取自被控设备 AC220V 常开触点

E：停动回答信号输入端子，取自被控设备 AC220V 常闭触点

N：AC220V 零线端子

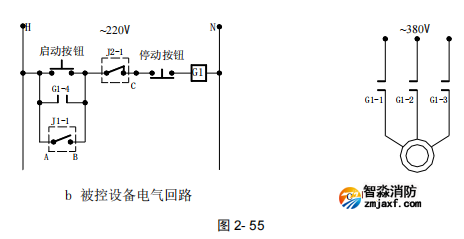

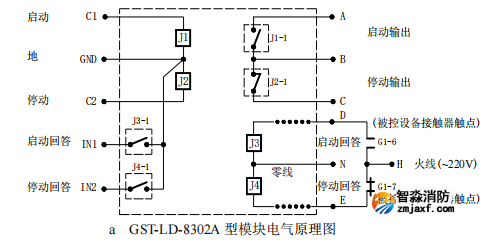

GST-LD-8302A 型模块电气原理图如图 2-55

布线要求：各端子外接线均采用耐火 BV 线，导线截面积≥1.5mm2。

应用方法

本模块可直接与 GST-LD-8303 型模块连接使用（参见第二章 3.6 节 GST-LD-8303 型双输入/双

输出模块），这里不再详述。
