GST-LD-8316手自动转换开关

一、海湾GST-LD-8316手自动转换开关概述：


　　GST-LD-8316手自动转换开关(以下简称转换开关)，用于控制气体灭火系统在手动状态和自动状态之间的转换，同时还有紧急启动和停动功能。通常安装在保护区门口便于操作的位置，当有人员进入被保护区域时，可通过转换开关将系统置于手动模式，系统将不进行联动；当无人员在被保护区域时，可通过转换开关将系统置于自动模式，以便火灾报警系统能自动联动气体灭火。



二、海湾GST-LD-8316手自动转换开关使用：


　　当被保护的区域内发生火灾时，按下“按下喷洒”按键，即可向气体灭火控制器发出气体喷洒请求信号，气体灭火控制器按预设逻辑开始启动声光报警、关闭空调风阀等，经延时后，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生或现场有人没有撤离，可立即按下“停止”按键，中止延时。转换开关为编码方式，占一个编码点；转换开关同时具有系统模式转换功能和紧急启、停功能。

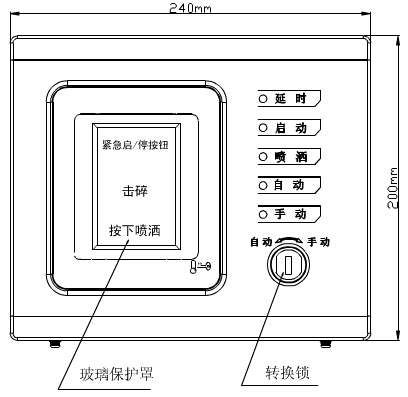

三、海湾GST-LD-8316手自动转换开关结构特征、安装与布线开关的外形示意图如图所示。

　　

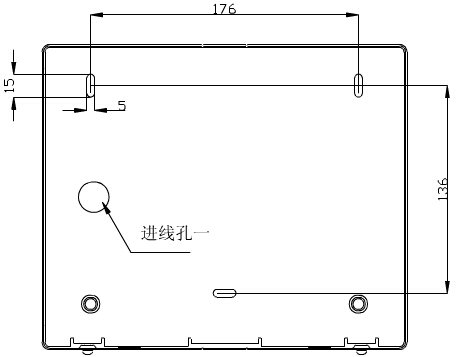

　　转换开关分上壳和底壳两部分，通过螺钉锁紧。转换开关采用壁挂式安装，安装孔位置和安装孔距如图所示。

　　为方便现场安装，转换开关提供两种进线方式，可根据现场具体应用选用合适的进线方式。

　　方式一：总线从进线孔一进入转换开关内部，接到端子Z1、Z2上，如图所示。

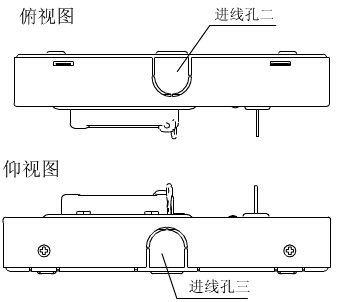

　　方式二：总线通过进线管从进线孔二或进线孔三进入到转换开关内部（需将挡片除去），连接到Z1、Z2上，如图所示。

　　端子示意图如图所示。

　　其中：

　　Z1、Z2：无极性信号总线输入。

　　布线要求：总线需采用截面积不小于1.0mm2的双绞线。
