GST-LD-8318型紧急启停按钮

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1477日期：2019-05-03 13:40:15

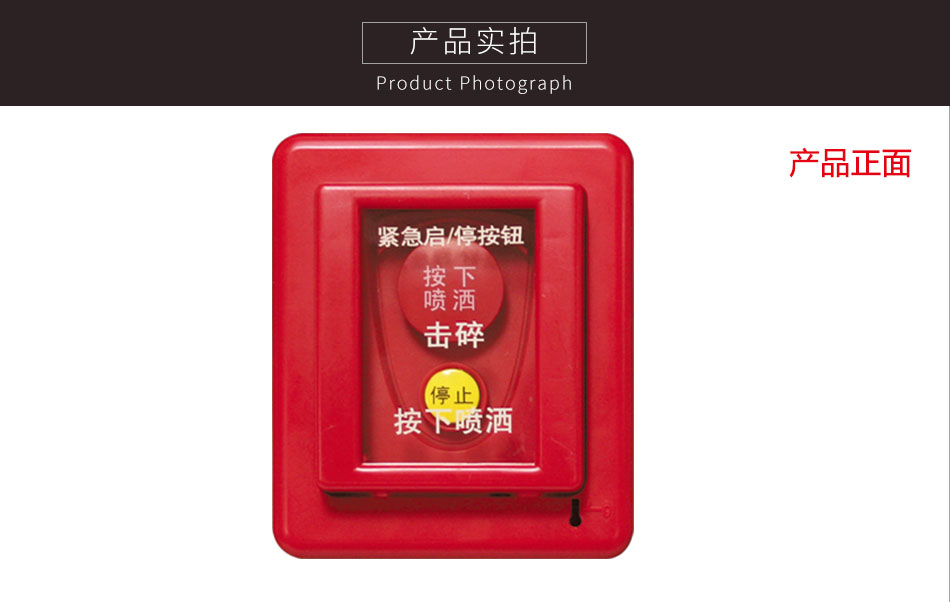

一、海湾GST-LD-8318紧急启停按钮概述

　　GST-LD-8318紧急启/停按钮是用于控制气体灭火系统的启动及停动。通常安装在现场，当被保护的区域内发生火灾时，按下紧急启停按纽上的“按下喷洒”按键，即可向气体灭火控制器（以下简称控制器）发出气体喷洒请求信号。气体灭火控制器发出气体喷洒命令，经延时，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生，可立即按下“停止”按键，终止启动。

按钮为编码方式，启动和停动共占一个编码点；按钮可提供输出无源常开触点信号，可直接控制声光警报器等设备。

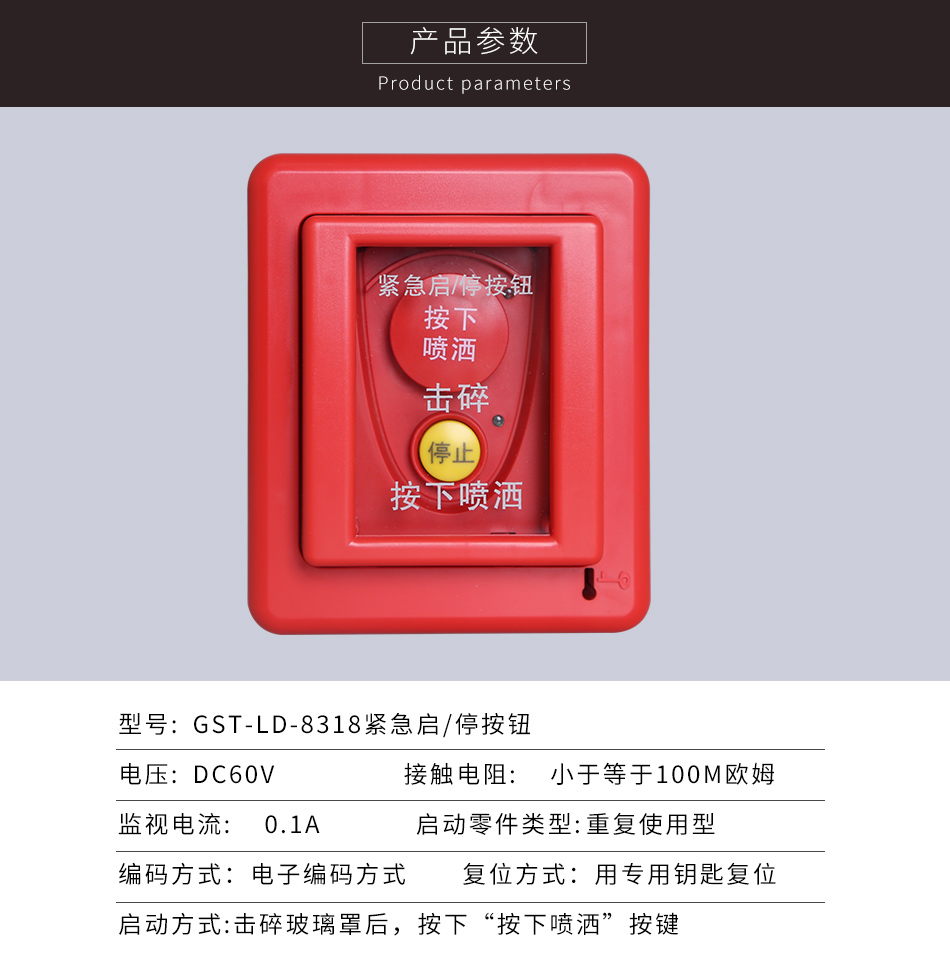

二、海湾GST-LD-8318紧急启停按钮主要技术指标

　　编码方式：电子编码方式，编码范围可在21~30之间任意设定

　　常开输出触点：额定值DC60V、0.1A，接触电阻小于等于100M欧姆

　　启动方式：击碎玻璃罩后，按下“按下喷洒”按键

　　启动零件类型：重复使用型

　　“按下喷洒”按键复位方式：用专用钥匙复位

三、海湾GST-LD-8318紧急启停按钮应用方法

　　按钮采用两线制与气体灭火控制器连接，允许最多10只按钮（如果该回路中还配接有GST-LD-8316手自动转换开关，则转换开关和按钮一共最多可以接10只）同时控制同一气体灭火钢瓶，当多只按钮连接时需采用并联连接。

四、海湾GST-LD-8318紧急启停按钮结构特征、安装与布线

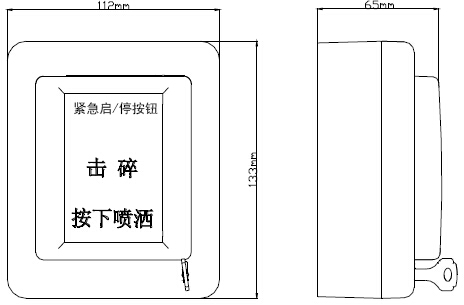

　　按钮的外形示意图如图所示。

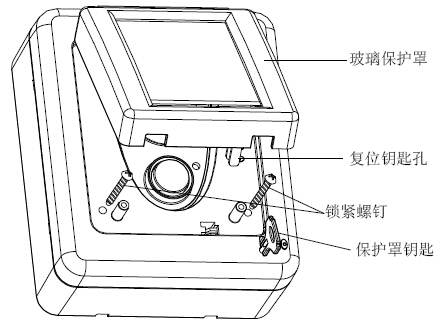

　　按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧如图所示，底壳底部有安装孔，安装时将底壳安装在86H50型预埋盒上，安装方式见图，安装孔距如图所示。

GST-LD-8318紧急启停按钮采用壁挂式安装

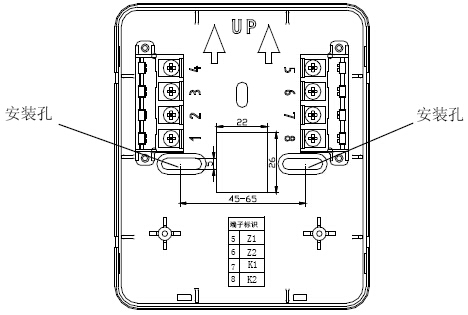

GST-LD-8318紧急启停按钮安装孔距

　　端子示意图如图所示。

　　Z1、Z2：无极性信号总线输入。

　　K1、K2：启动无源常开输出。

GST-LD-8318紧急启停按钮外接端子示意图

　　布线要求：信号总线采用截面积不小于1.0mm²的双绞线。
