海湾输入模块GST-LD-8306_安装接线图



一、结构特征、安装:

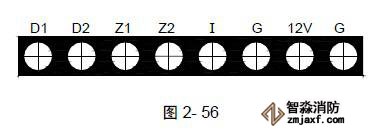

本输入模块的外形尺寸及结构与GST-LD-8319 输入模块相同,安装方法也相同,输入的对外端子示意图如图2-56:

GST-LD-8306输入模块接线端子示意图

                                   GST-LD-8306输入模块接线端子示意图

其中:

Z1、Z2:接火灾报警控制器信号二总线,无极性

D1、D2:DC24V 电源输入端子,无极性

I、G:与设备的无源常闭触点(设备动作闭合报警型)连接;也可通过电子编码器设置为常开输入

12V、G:DC12V 输出,电流≤100mA



二,布线要求:

信号线Z1、Z2 采用阻燃RVS 双绞线,截面积≥1.0mm2;电源线D1、D2 采用阻燃BV线,截面积≥1.5mm2;G、I、12V 采用截面积≥1.0mm2 的RV 线。



三、应用方法

模块输入端如果设置为“常闭检线”状态输入,模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻;模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻。

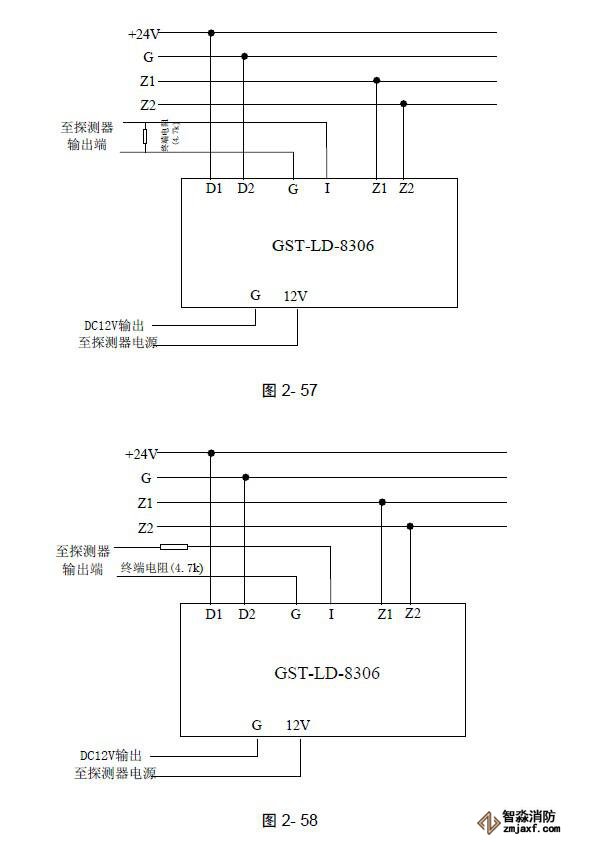

输入模块与常开无源触点的防盗探测器接线示意图如图2- 57 所示;

与常闭无源触点的防盗探测器接线示意图如图2- 58 所示。

GST-LD-8306输入模块与常闭无源触点的防盗探测器接线示意图

GST-LD-8306输入模块与常闭无源触点的防盗探测器接线示意图
