海湾手动火灾报警按钮J-SAM-GST9122_应用|接线图

文章来源:本站作者:admin人气:33日期:2020-08-15 03:48:22

海湾手动火灾报警按钮J-SAM-GST9122_应用|接线图



一,结构特征、安装与布线

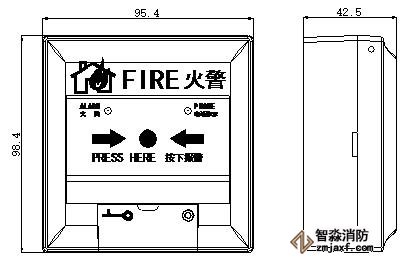

手动火灾报警按钮外形示意图如图2- 9

J-SAM-GST9122手动火灾报警按钮外形尺寸图

J-SAM-GST9122手动火灾报警按钮外形尺寸图

手动火灾报警按钮的外接端子示意图如图2- 10

J-SAM-GST9122手动火灾报警按钮接线端子图

J-SAM-GST9122手动火灾报警按钮接线端子图

其中:

Z1、Z2:报警控制器来的信号总线,无极性。

K1、K2:额定DC30V/100mA无源输出端子,当报警按钮按下时,输出触点闭合信号,可直接控制外部设备。

TL1、TL2:与GST-LD-8304连接的端子。

布线要求:信号Z1、Z2采用阻燃RVS双绞线,截面积≥1.0mm2;消防电话线TL1、TL2采用阻燃RVVP屏蔽线,截面积≥1.0mm2。



二,应用方法

作为手动火灾报警按钮使用时,将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上即可。作为手动火灾报警按钮及消防电话插孔使用时,将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上,同时将报警按钮的TL1、TL2端子与GST-LD-8304消防电话模块连接,具体见图2- 11 所示(最末端报警按钮的TL1、TL2接线端子接4.7kΩ终端电阻)。

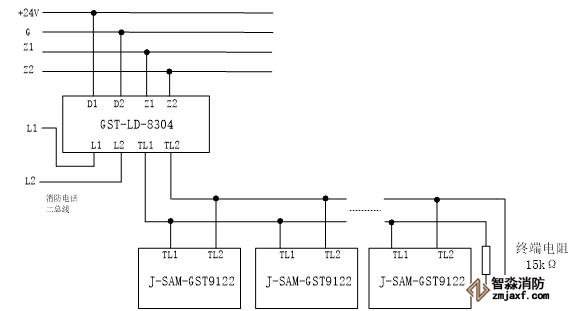

J-SAM-GST9122手动火灾报警按钮与GST-LD-8304接线图

J-SAM-GST9122手动火灾报警按钮与GST-LD-8304接线图
