海湾消防电话中继器TS-GSTN605应用安装接线图

海湾消防电话中继器TS-GSTN605应用安装接线图

一、特点：

 　需要外接 DC24V 直流供电电源，两输入端HI+/HI-连接系统两总线，两输出端HO+/HO-连接现场TS-GSTN601 总线电话分机和TS-GSTN604 消防电话插孔接口；

 　可以有效增强系统总线的信号强度，增强总线可靠性及抗干扰能力；

 　增加总线布线距离。加接一级消防电话中继器，可以将总线延伸至3000 米，加接两级消防电话中继器，可以将总线有效延伸到4500 米。

 　可以有效起到总线分区隔离效果。

二、结构特征、布线与安装：

  　该产品共有6 个接线端子：两个电源输入端子+24V/G，两个总线输入端子HI+HI-，两个总线输出端子HO+HO-。为了接线方便，6 个接线端子是采用可插拔方式的。接好6 根信号线后，将产品固定在墙上。产品固定于墙上的方法有两种，一种方法是利用产品四周的4 个固定孔直接将产品紧固在墙上；第二种方法是将产品的后盖打开，利用后盖中间的两个固定将后盖紧固在墙孔预埋合上，然后再将产品固定于后盖上。安装本机的导线应选用截面积大于1.0 平方毫米的双色双绞线。注意：红色为正，黑色为负。

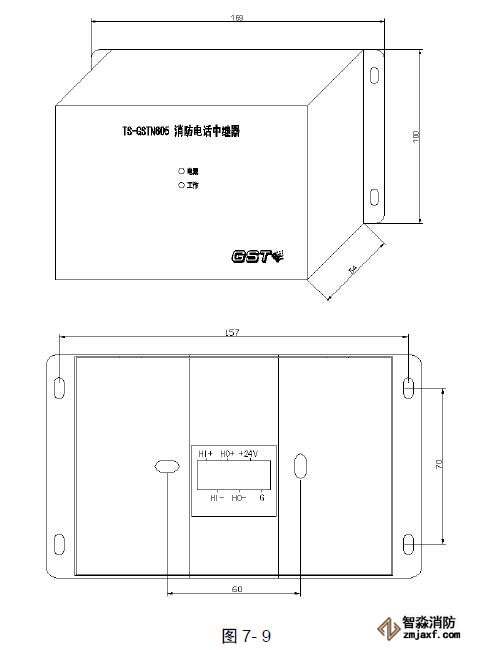

                                 TS-GSTN605消防电话中继器外形尺寸图

三、应用方法：

TS-GSTN605 消防电话中继器在正确接线及正常供电后，便可正常工作，无需进行任何操作。

只要+24V/G 供电正常，则电源指示灯常亮。但工作指示灯只有在系统总线工作正常后才闪亮，如果电话总机关机，则消防电话中继器的工作指示灯不亮。
