海湾JB-QG-GST5000型火灾报警控制器布线接线图
海湾JB-QG-GST5000型火灾报警控制器布线接线图
一,技术特性:
(1) 使用环境:
温度:0℃~+40℃
相对湿度≤95%,不结露
(2) 电源:
主电:为交流220V+10%-15%
控制器备电:DC24V 24Ah 密封铅电池
联动备电:DC24V 38Ah 密封铅电池
(3) 功耗≤150W
(4) 柜式控制器外形尺寸:
550mm×460mm×1715mm
二、结构特征、安装与布线:

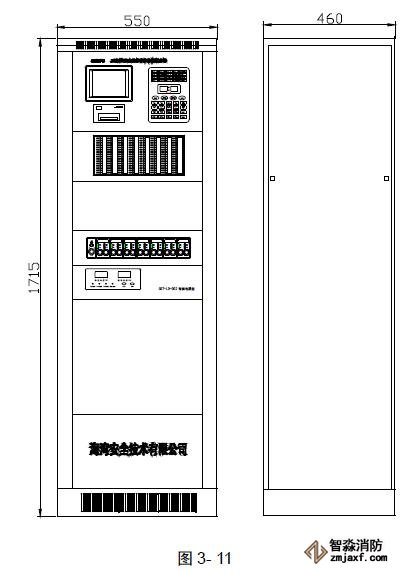

JB-QG-GST5000 控制器的外形尺寸示意图如图3- 11:
JB-QB-GSTN1500火灾报警控制器(壁挂式)外形尺寸图
标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02 智能电源盘各一块。若系统中需增加手动控制盘、直接控制盘及电源盘,需另外购置。

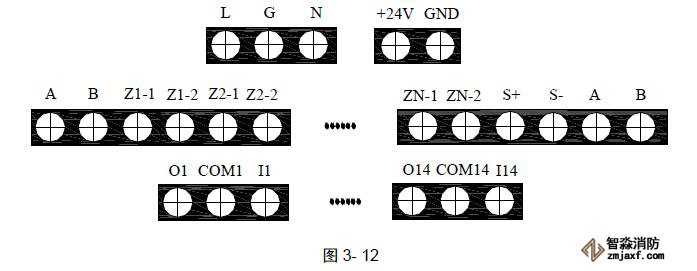

控制器外接线端子示意图如图3-12:
JB-QB-GSTN1500火灾报警控制器(壁挂式)接线端子图
其中:
L、G、N:交流220V 接线端子及机柜保护接地线端子;
+24V、GND:DC24V、6A 供电电源输出端子;
A、B:连接火灾显示盘的通讯总线端子;
ZN-1、ZN-2(N=1~18):探测器总线(无极性);
S+、S-:火灾报警输出端子(报警时可配置成24V 电源输出或无源触点输出);
A、B:连接其它各类控制器的通讯总线端子;
O、COM:组成直接控制输出端,O 为输出端正极,COM 为输出端负极,启动后O 与COM 之间输出DC24V;为实现检线功能,O 与COM 之间接ZD-01 终端器;
I、COM:组成反馈输入端,接无源触点;为实现检线功能,I 与COM 之间接4.7kΩ终端电阻。
三,布线要求:
DC24V、6A 供电电源线在竖井内采用阻燃BV 线,截面积≥4.0mm2,在平面采用阻燃BV 线,截面积≥2.5mm2,其余线路要求与JB-QB-GST500 型控制器的要求相同。
