海湾JB-QG/QT-GST9000消防报警控制器布线安装接线图

文章来源:本站作者:admin人气:84日期:2020-08-15 03:50:23

海湾JB-QG/QT-GST9000消防报警控制器布线接线图



一,技术特性:

(1) 电源:

主电:为交流220V+10%-15%

控制器备电:直流24V/24Ah,24V/38Ah 两种密封铅电池

联动备电:直流24V/24Ah,24V/38Ah 两种密封铅电池

(2) 监控功耗=基本功耗70W(空载)+单块回路板监控功耗6W(484 个总线设备)*回路板数

(3) 报警功耗=基本功耗70W(空载)+单块回路板报警功耗7W(484 个总线设备)*回路板数

(4) 柜式控制器外形尺寸:

柜式外形尺寸(长×宽×高):550mm×460mm×1715mm

琴台式外形尺寸(单节):555mm×863mm(包括台面)×1273mm

琴台式外形尺寸(双节):1050mm×863mm(包括台面)×1273mm



二、结构特征、安装与布线:

JB-QG/QT-GST9000 型火灾报警控制器(联动型)的外形尺寸示意图如图3-14 所示:

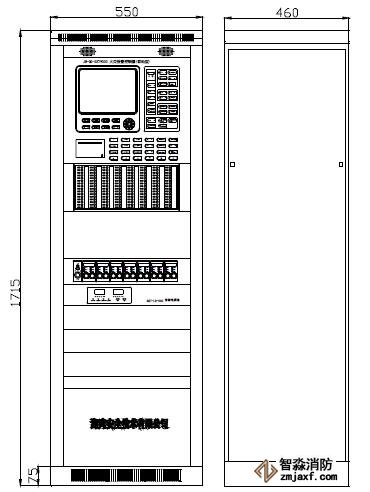

JB-QG/QT-GST9000火灾报警控制器外形尺寸图

JB-QG/QT-GST9000火灾报警控制器外形尺寸图

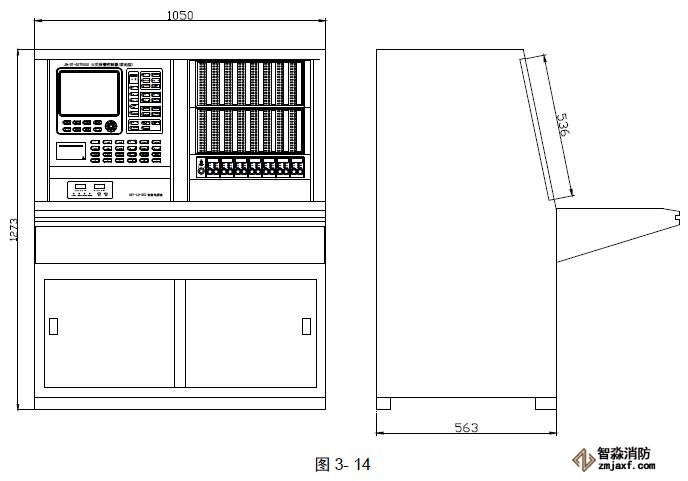

JB-QG/QT-GST9000火灾报警控制器外形尺寸图2

JB-QG/QT-GST9000火灾报警控制器外形尺寸图2

  标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02 智能电源盘各一块。若系统中需增加直接手动控制盘、直接控制盘及电源盘,需另外配置。控制器按用户要求也可组成琴台式结构。

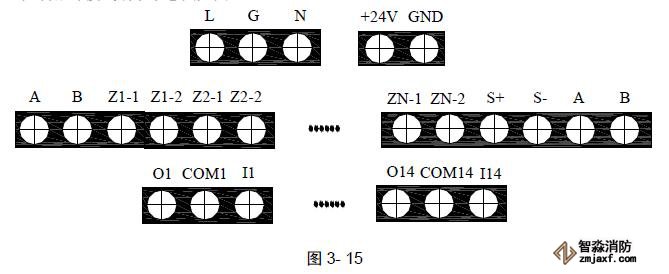

控制器外接线端子示意图如图3-15:

JB-QG/QT-GST9000火灾报警控制器接线端子图

JB-QG/QT-GST9000火灾报警控制器接线端子图

其中:

L、G、N:交流220V 接线端子及机柜保护接地线端子;

+24V、GND:DC24V、6A 供电电源输出端子;

A、B:连接火灾显示盘的通讯总线端子;

ZN-1、ZN-2(N=1~58):探测器总线(无极性);

S+、S-:火灾报警输出端子(报警时可配置成24V 电源输出或无源触点输出);

A、B:连接其它各类控制器的通讯总线端子;

O、COM:组成直接控制输出端,O 为输出端正极,COM 为输出端负极,启动后O 与COM 之间输出DC24V;为实现检线功能,O 与COM 之间接ZD-01 终端器;

I、COM:组成反馈输入端,接无源触点;为实现检线功能,I 与COM 之间接4.7kΩ终端电阻。



三,布线要求:

DC24V、6A 供电电源线在竖井内采用阻燃BV 线,截面积≥4.0mm2,在平面采用阻燃BV 线,截面积≥2.5mm2,其余线路要求与JB-QB-GST500 型控制器的要求相同。
