海湾消防报警主机JB-QB-GSTN1500安装布线接线图

文章来源:本站作者:admin人气:75日期:2020-08-15 03:51:22

海湾消防报警主机JB-QB-GSTN1500安装布线接线图



一,技术特点:

(1) 线制:

线制连接线距离数量

24V 无极性两总线 ≥1.0 mm2 双绞线 <1.5km 242 只探测器或模块

RS-232 总线 三芯屏蔽线 <15m 1 台CRT

直控盘输出线(二线制)

1.0mm2≤导线截面≤2.0mm2 BV 线<1.0km

(2) 使用环境:

温度:0℃~+40℃

相对湿度≤95%,不结露

(3) 电源:

主电: 交流220V (2A) 电压变化范围 +10%~-15%

控制器备电:直流24V/16Ah 密封铅酸电池,2 节

(4) 监控功耗=基本功耗35W(空载)+单块回路板监控功耗6W(484 个总线设备)*回路板数

(5) 报警功耗=基本功耗35W(空载)+单块回路板报警功耗7W(484 个总线设备)*回路板数+10W(24V 对外输出)

(6) 外形尺寸:(长×宽×高):500mm×170mm×700mm



二、结构特征、安装与布线:

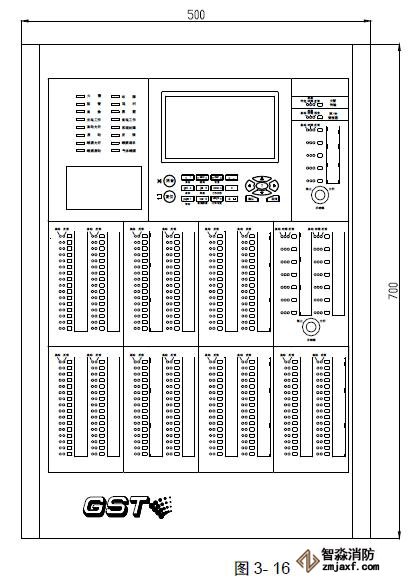

JB-QB-GSTN1500 火灾报警控制器(联动型)的外形如图3-16所示:

JB-QB-GSTN1500 火灾报警控制器(联动型)的外形如图

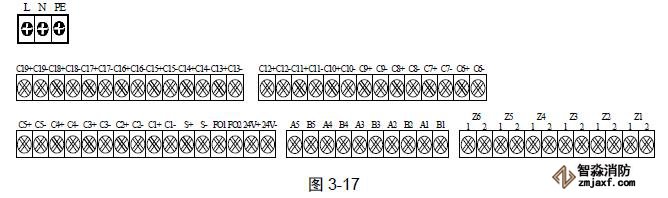

控制器外接线端子示意图如图3-17 所示:

控制器外接线端子示意图如图

JB-QB-GSTN1500火灾报警控制器(壁挂式)接线端子图

端子说明:

L、N、PE:交流220V 接线端子及机箱保护接地线端子;

Zn_1、Zn_2(n=1~6):探测器总线(无极性);

An、Bn(n=1~5):火警传输设备、火灾显示盘、控制器联网设备的通讯总线;

火警传输A、B:连接火警传输设备通讯总线端子(选配);

火灾显示盘A、B:连接火灾显示盘的通讯总线端子;

CAN 联网H、L:连接其它各类控制器的通讯总线端子(选配);

24V+、24V-:24V/0.5A 辅助电源输出端子;

FO1、FO2:火警输出端子,触点输出(可设置为常开或常闭),触点最大容量2A/30VDC或1A/125VAC;

S+、S-:警铃输出端子,24V/0.2A 有源输出;

Cn+、Cn-(n=1~19):直控输出端子。

布线要求:接线宜采用BV 铜芯导线,1.0mm²≤导线截面积≤2.0mm²。
