海湾防爆手动火灾报警按钮J-SAM-GST9116_安装接线图





一,结构特征、安装与布线

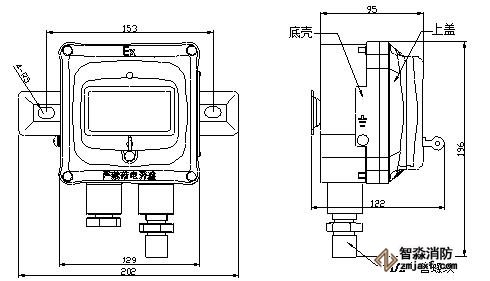

按钮外形图如图1- 57所示:

J-SAM-GST9116手动火灾报警按钮外形尺寸图

J-SAM-GST9116手动火灾报警按钮外形尺寸图

报警按钮的安装采用壁挂安装和立柱安装两种方式。

壁挂安装方式示意图如图1- 58所示:

J-SAM-GST9116手动火灾报警按钮壁挂安装图1  J-SAM-GST9116手动火灾报警按钮壁挂安装图2

              J-SAM-GST9116手动火灾报警按钮壁挂安装图1       J-SAM-GST9116手动火灾报警按钮壁挂安装图2

报警按钮主体分为底壳和上盖两部分,安装前,应首先将上盖上的4个固定螺栓拧下,将上盖小心的从底壳上取下来。

将挂板与底壳用M5×8的十字槽盘头螺钉连接牢固,然后使用M8×60的膨胀螺栓将报警按钮的底壳和挂板直接固定在墙壁上。

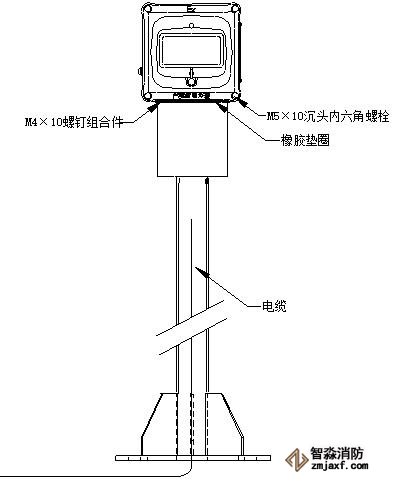

立柱安装方式示意图如图1- 59所示:

J-SAM-GST9116手动火灾报警按钮立柱外形安装图

J-SAM-GST9116手动火灾报警按钮立柱外形安装图

报警按钮上盖线路板上配有接线端子,对外接线端子示意图如图1- 60所示:

,对外接线端子示意图



其中:

Z1、Z2:编码模式:接信号总线,无极性;非编码模式:接DC24V,无极性。

Z3、Z4:用于Z1、Z2输入信号的分线输出。

K1、K2:无源常开输出端子,当报警按钮按下时,输出触点闭合,可直接控制外部设备。可根据实际情况选择是否使用。

接线时应将电缆线按顺序接入接线端子上。

接好线后,将上盖盖到底壳上,然后将上盖与底壳用M5×10的沉头内六角螺钉固定即完成安装。

本报警按钮室外安装时可配用LZ10011型防雨罩与LZ1001型立柱。LZ10011型防雨罩可采用壁挂式安装,也可与LZ1001型立柱配套安装。

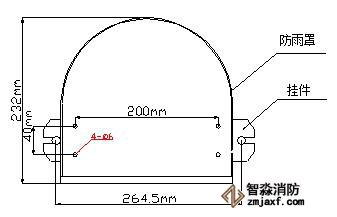

LZ10011型防雨罩壁挂安装时需配用挂件进行安装,壁挂安装示意图如图1- 61所示。

LZ10011型防雨罩外形尺寸图

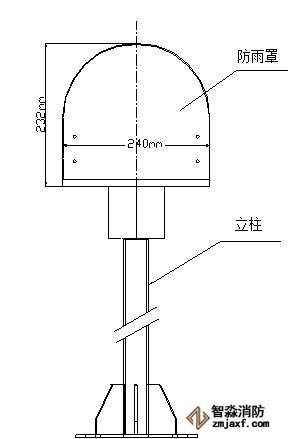

LZ10011型防雨罩与LZ1001型立柱配套安装示意图如图1- 62所示。

LZ10011型防雨罩与LZ1001型立柱配套安装示意图

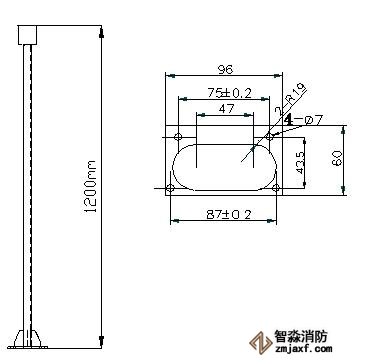

LZ1001型立柱外形示意图如图1- 63所示。

LZ1001型立柱外形示意图

布线要求:

本报警按钮应用于ⅡB环境中,电缆引入装置为橡胶密封圈型式。将截面积≥1mm2、外径为φ8mm-φ10mm的屏蔽阻燃双绞电缆穿过金属垫圈和橡胶密封圈,将橡胶密封圈、金属垫圈连同电缆一同旋进报警按钮壳体,用扳手将密封圈压紧对丝旋紧。

本报警按钮也可应用于ⅡC环境中,但需使用隔爆型电缆密封套(填料函)作为引入装置,安装时,必须用填料函将电缆密封套填充,填充材料及填充方式符合防爆相关规定。
