绝缘测试为什么要记录环境温度?两张图告诉你原因!
电气导体和电动机绕组通常覆盖有塑化绝缘材料,绝缘材料可防止设备漏电,是设备和使用者的安全保障。但绝缘材料也会因为寿命和外部环境原因而变得脆弱,如果未及时发现,将存在很大的安全隐患。
(绝缘不良导致漏电打火)
绝缘测试可以利用绝缘电阻值对材料的绝缘性能进行量化,帮助工程师提早发现绝缘性能下降。
通常,当发现绝缘阻值下降时,工程师都会认为是受潮或污染所致,这确实是导致电机故障的主要元凶,但有时绝缘阻值下降并不是真正的“问题”,而是环境温度变化导致。
影响电机绝缘老化的因素
-
电机使用寿命
-
极端温度、潮湿
-
粉尘、污垢、油渍及污染
-
震动、机械压力或破坏
绝缘阻值随温度变化的规律是:温度每高于基线10℃,绝缘阻值加倍,反之,温度每低于基线10℃,绝缘阻值将减半。
例如,在30℃下的1MΩ读数,相当于20℃下的2MΩ。
这也就是为什么相关国标规定进行绝缘测试时要求记录环境温度了,如果能对数据进行温度补偿,你会发现这些头疼的数据变化巧妙地消失了。
我们先来看一组未进行温度修正的数据:

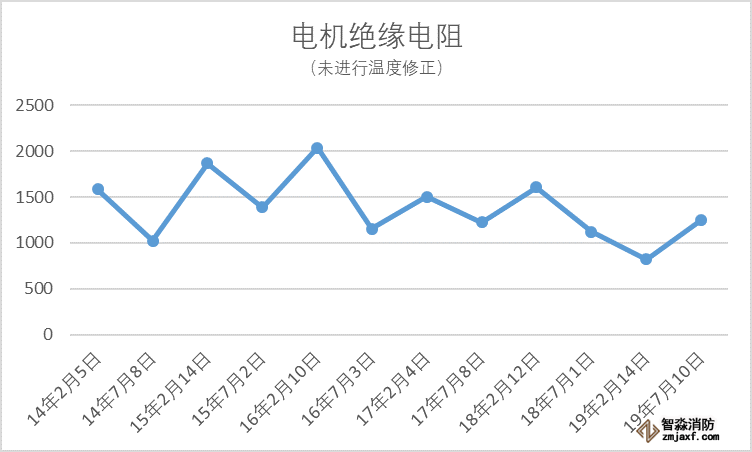

整理为图表:
可以发现,绝缘电阻一直在不断变化,工程师无法从这些数据中找到规律,很难做出正确的判断。
如果我们选择40℃作为基线值,对所有测量值进行如下的温度补偿:
其中,TA为实际测试温度,TR为参考温度(此处设为40℃),KT为TA时的温度修正因子,温度补偿值为实测电阻值乘KT
则得到的补偿后的绝缘电阻值:

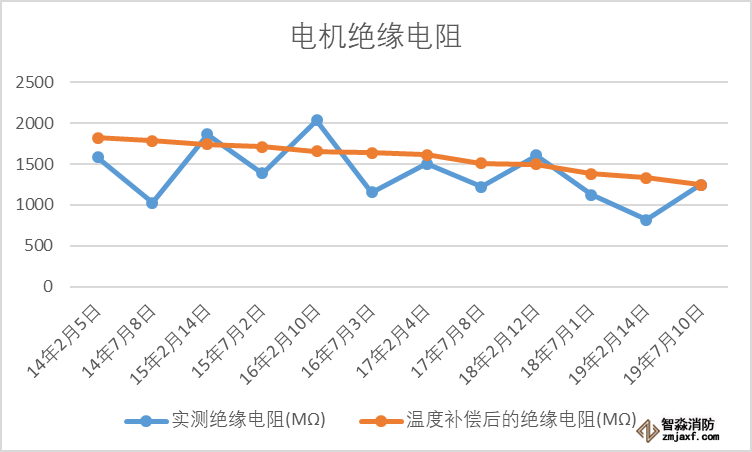

整理为图表(图中橙色折线)
可以明显看出绝缘电阻值正在随着时间下降,需要引起注意。
由此可见,了解温度与绝缘电阻值的关系对于长期维护工作非常重要,进行绝缘电阻的温度补偿换算必不可少。
传统的纸笔记录和计算既耗费时间,又容易出错。选择带有温度补偿功能的绝缘电阻测试仪可以大大提高效率和准确度,例如Fluke 1587FC绝缘万用表或Fluke 155X FC绝缘测试仪,可利用标配的Fluke Connect应用程序,可以在智能手机上输入被测温度并进行自动补偿,准确比较历史读数,更可以一键生成报告,帮助工程师轻松掌握设备绝缘情况。

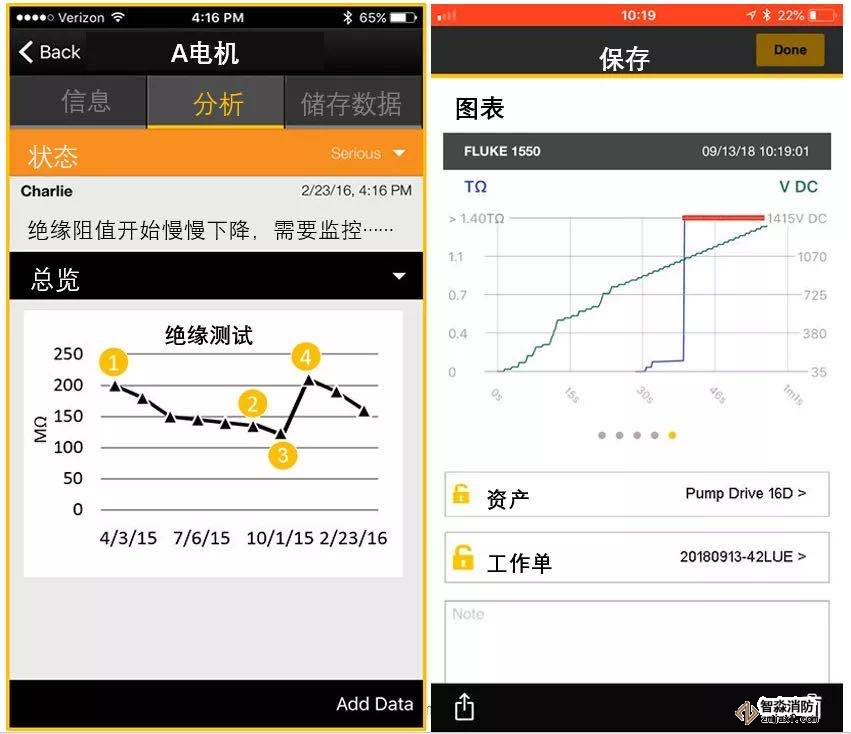

Fluke Connect 应用程序测试界面
