海湾GST-DJ-S63C 交流三相电压电流传感器(两组电压、一组电流)

文章来源:www.gsthwxf.com作者:海湾消防公司人气:528日期:2024-08-09 17:55:45

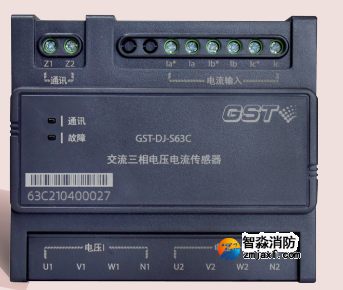

海湾GST-DJ-S63C 交流三相电压电流传感器(两组电压、一组电流)


一、海湾GST-DJ-S63C 交流三相电压电流传感器(两组电压、一组电流)功能特点


      海湾GST-DJ-S63C 交流三相电压电流传感器(两组电压、一组电流)能够同时采集两组被监测设备电源的三相电压和一组电流值,也可以根据实际需要只采集某组设备电源的电压、电流值,并通过总线通讯上传到监控器,监控器可以指示电源故障类型,并发出声光故障信号。


二、海湾GST-DJ-S63C 交流三相电压电流传感器(两组电压、一组电流)技术参数


● 额定工作电压: DC 24V

● 工作电压范围: DC 12V-28V

● 静态功耗: ≤2mA

● 电压输入范围:三相四线制,相电压50-400V

● 电流输入范围: AC 0.5A-5A

● 测量精度:3%

● 通讯:二总线通讯协议

● 有效通讯距离:1500m

● 编码方式:通过专用编码器设定

● 安装方式:导轨式安装

● 工作温度范围:- 10°C~50°C

● 储存温度范围: - 45°C~85°C

● 相对湿度、温度:20°C以下湿度90%不结露

● 防护等级: IP30

● 产品符合: GB 28184-2011

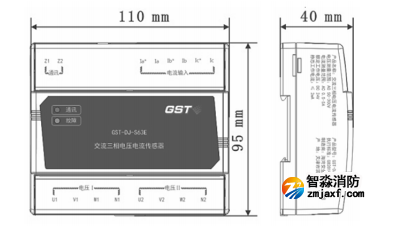

三、海湾GST-DJ-S63C 交流三相电压电流传感器(两组电压、一组电流)外形及尺寸:


四、海湾GST-DJ-S63C 交流三相电压电流传感器(两组电压、一组电流)接线安装端子说明:




监测电压输入:电压 I 和电压 II:两路独立的三相四线电压输入;并接在被监测电压上,注意 U、V、W、N 线的顺序及极性。

监测电流输入: 1 路三相电流输入;Ia、Ib、Ic 分别串接在被监测电路中。
