海湾JTW-ZOF-GST9712（Ex）型点型感温火灾探测器安装参数

特点

  海湾JTW-ZOF-GST9712（Ex）型点型感温火灾探测器是利用热敏元件对温度的敏感性来检测环境温度， 内置单片机，固化高可靠火灾判断程序，并采用特殊工艺进行处理，工作稳定可靠。适用于石油、 化工等行业具有防爆要求的1区及2区使用。本探测器为非编码型，与GST-LD-8332模块箱配合使用， 可以直接接入各类火灾报警控制器，完成探测器的信号处理。

  本探测器是我公司推出的最新产品，同时还具有以下特点：

(1) 专业造型设计，超薄型；

(2) 超大指示灯指示，360 度范围可见；

(3) 具有溢水孔设计，防止积水渗漏。

主要技术指标

(1) 探测器类别：P（A1R 和 BS 可设，出厂默认类别为 A1R）

(2) 工作电压：DC16V～DC28V

(3) 监视电流≤60µA (注：静态时探测器可工作在 DC16V～DC28V 电压范围内)

(4) 报警电流≤30mA

(5) 安全栅参数：U0=28V，I0=93mA

(6) 防爆标志：ExibIICT6 Gb

(7) 报警确认灯：红色，正常时闪亮，报警时常亮

(8) 使用环境：温度：A1R 类别：典型应用温度 25℃；范围 -10℃～50℃   BS 类别：典型应用温度 40℃；范围 -10℃～65℃ 相对湿度≤95%，不结露

(9) 外壳防护等级：IP33

(10) 探测器尺寸：直径：100mm ，高：53.3mm(带底座)

保护面积

当空间高度小于8m 时，一个探测器的保护面积，对一般保护现场而言为 20m2 ～30m2 。具体设计指标应以《火灾自动报警系统设计规范》（GB50116）为准。

结构特征、安装与布线

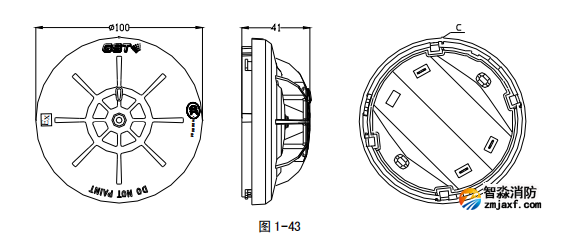

探测器的外形结构如图 1-43 所示：

本探测器采用 DZX-02（Ex）本安型定位底座安装，安装方法与 JTY-GF-GST9711（Ex）点型光 电感烟火灾探测器相同。

布线要求：与 JTY-GF-GST104（Ex）/T 点型光电感烟火灾探测器。
