海湾JTY-GM-GST9611 型点型光电感烟火灾探测器接线安装技术

海湾JTY-GM-GST9611 型点型光电感烟火灾探测器接线安装技术

特点

JTY-GM-GST9611型点型光电感烟火灾探测器是我公司推出的最新产品。在保留 JTY-GD-G3/G3T 型点型光电感烟火灾探测器功能的基础上，具有以下特点：

（1） 专业造型设计、结构新颖、外形美观；

（2） 指示灯指示明显，360 度范围可见；

（3） 具有溢水孔设计，防止积水渗漏；

（4） 迷宫设计独特，抗灰尘污染性强；

（5） 在线电子编码；

（6） 自诊断、自补偿、自学习；

（7） 支持数字化总线；

主要技术指标

（1）工作电压：总线 24V

（2）监视电流≤0.8mA

（3）报警电流≤1.8mA

（4）报警确认灯：红色，巡检时闪烁，报警时常亮

（5）使用环境： 温度：-10℃～+55℃    相对湿度≤95%，不结露

（6）编码方式：十进制电子编码

（7）外壳防护等级：IP23

（8）外形尺寸： 直径：100mm，高：54.5mm(带底座)

保护面积

当空间高度为 6m～12m 时，一个探测器的保护面积，对一般保护场所而言为 80m2。空间高度为 6m 以下时，保护面积为 60m2。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

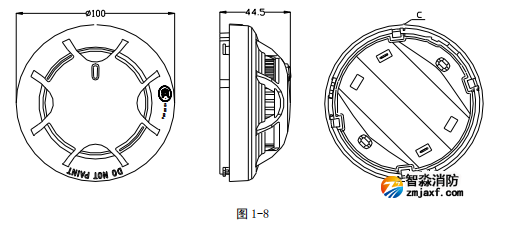

探测器的外形结构示意图如图 1-8：

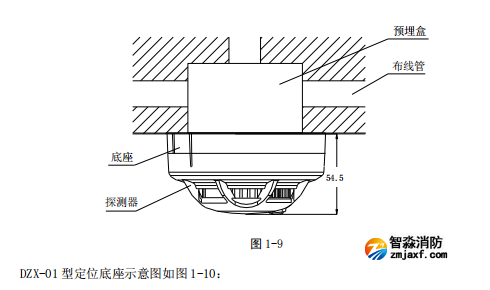

探测器安装方式示意图如图 1-9 所示，接线盒可采用 86H50 型标准预埋盒。

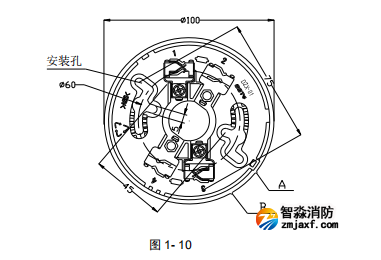

底座上有两个带数字标识的接线端子，安装时先将底座用两个螺钉固定，然后将探测器总线分 别接在接线端子 1、3 上（不分极性）。

探测器与底座上均有定位凸棱，使探测器具有唯一的安装位置。

待底座安装牢固后，将探测器 底部的凸棱 C 对准底座凸棱 A 处，顺时针旋转至凸棱 B 处，即可将探测器安装在底座上。

布线要求：

与 JTY-GD-G3/G3T 型点型光电感烟火灾探测器相同。
