GST-LD-8312型消防电话插孔

文章来源:www.gsthwxf.com作者:海湾消防公司人气:860日期:2019-05-03 13:32:41
GST-LD-8312消防电话插孔情景展示GST-LD-8312消防电话插孔参数GST-LD-8312消防电话插孔特点GST-LD-8312消防电话插孔实拍

一、海湾GST-LD-8312消防电话插孔概述:

  GST-LD-8312型消防电话插孔是非编码设备,主要用于将手提消防电话分机连入消防电话系统。消防电话插孔需通过GST-LD-8304消防电话接口接入消防电话系统,不能直接接入消防电话总线。消防电话插座电路部分和接线底壳采用插接方式,接触可靠、便于施工。多个消防电话插孔可并连使用,接线方便、灵活。每只消防电话接口最多可连接100只消防电话插孔。

二、海湾GST-LD-8312消防电话插孔安装与布线:

  电话插孔安装采用进线管预埋装方式,取下电话插孔的红色盖板,用螺钉或自攻螺丝将电话插孔安装在86H50型预埋盒上,安装孔距为60mm,安装好红色盖板。
布线:
TL1、TL2:消防电话线,与GST-LD-8304连接端子。端子XT1电话线输入端,端子XT2电话线输出端,接下一个电话插孔,最末端电话插孔XT2接线端子接4.7K欧姆电阻。
布线要求:TL1、TL2采用截面积大于等于1.0平方的阻燃RVVP屏蔽线。

  海湾GST-LD-8312消防电话插孔外形尺寸及结构示意图如图

GST-LD-8312 型消防电话插孔外形尺寸及结构示意图

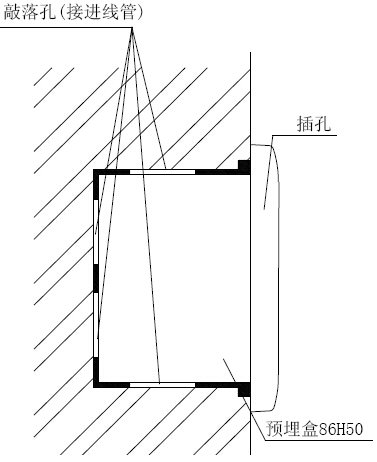

  电话插孔安装采用进线管预埋装方式,取下电话插孔的红色盖板,用螺钉或自攻螺钉将电话插孔安装在86H50 型预埋盒上,安装孔距为60mm,安装好红色盖板,安装方式如图所示:

GST-LD-8312消防电话插孔安装方式

  电话插孔对外端子示意图如图所示:

电话插孔对外端子示意图

  其中:
TL1、TL2:消防电话线,与GST-LD-8304 连接的端子。端子XT1 电话线输入端,端子XT2 电话线输出端,接下一个电话插孔,最末端电话插孔XT2 接线端子接4.7kΩ终端电阻布线要求:TL1、TL2 采用截面积≥1.0mm2 的阻燃RVVP 屏蔽线。
