海湾火灾报警产品安装调试要求汇总

安 装



海湾火灾报警产品安装调试要求汇总

3.1 一般规定



3.1.1 系统部件的设置应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116的规定。





3.1.2 有爆炸危险性的场所，系统的布线和部件的安装应符合现行国家标准《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257的相关规定。



3.2 布线



3.2.1 各类管路明敷时，应采用单独的卡具吊装或支撑物固定，吊杆直径不应小6mm。



3.2.2 各类管路暗敷时，应敷设在不燃结构内，且保护层厚度不应小于30mm。



3.2.3 管路经过建筑物的沉降缝、伸缩缝、抗震缝等变形缝处，应采取补偿措施，线缆跨越变形缝的两侧应固定，并应留有适当余量。



3.2.4 敷设在多尘或潮湿场所管路的管口和管路连接处，均应做密封处理。



3.2.5 符合下列条件时，管路应在便于接线处装设接线盒：

1 管路长度每超过30m且无弯曲时；

2 管路长度每超过20m且有1个弯曲时；

3 管路长度每超过10m且有2个弯曲时；

4 管路长度每超过8m且有3个弯曲时。



3.2.6 金属管路入盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。



3.2.7 槽盒敷设时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm：

1 槽盒始端、终端及接头处；

2 槽盒转角或分支处；

3 直线段不大于3m处。



3.2.8 槽盒接口应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。



3.2.9 导线的种类、电压等级应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116的规定。



3.2.10 同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色。



3.2.11 在管内或槽盒内的布线，应在建筑抹灰及地面工程结束后进行，管内或槽盒内不应有积水及杂物。



3.2.12 系统应单独布线，除设计要求以外，系统不同回路、不同电压等级和交流与直流的线路，不应布在同一管内或槽盒的同一槽孔内。



3.2.13 线缆在管内或槽盒内不应有接头或扭结。导线应在接线盒内采用焊接、压接、接线端子可靠连接。



3.2.14 从接线盒、槽盒等处引到探测器底座、控制设备、扬声器的线路，当采用可弯曲金属电气导管保护时，其长度不应大于2m。可弯曲金属电气导管应入盒，盒外侧应套锁母，内侧应装护口。



3.2.15 系统的布线除应符合本标准上述规定外，还应符合现行国家标准《建筑电气工程施工质量验收规范》GB50303的相关规定。



3.2.16 海湾系统导线敷设结束后，应用500V兆欧表测量每个回路导线对地的绝缘电阻，且绝缘电阻值不应小于20MΩ。



3.3 系统部件的安装



Ｉ 控制与显示类设备安装

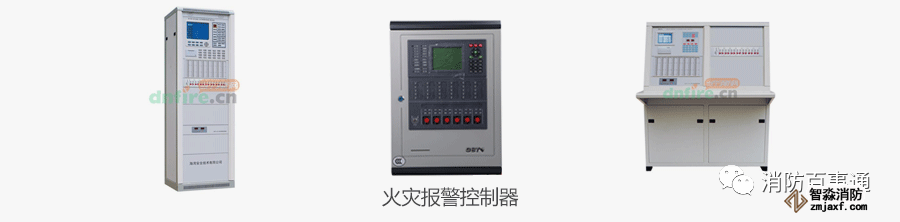

3.3.1 海湾火灾报警控制器、消防联动控制器、火灾显示盘、控制中心监控设备、家用火灾报警控制器、消防电话总机、可燃气体报警控制器、电气火灾监控设备、防火门监控器、消防设备电源监控器、消防控制室图形显示装置、传输设备、消防应急广播控制装置等控制与显示类设备的安装应符合下列规定：

1 应安装牢固，不应倾斜；

2 安装在轻质墙上时，应采取加固措施；

3 落地安装时，其底边宜高出地（楼）面100mm～200mm。





3.3.2 控制与显示类设备的引入线缆应符合下列规定：

1 配线应整齐，不宜交叉，并应固定牢靠；

2 线缆芯线的端部均应标明编号，并应与设计文件一致，字迹应清晰且不易褪色：

3 端子板的每个接线端接线不应超过2根；

4 线缆应留有不小于200mm的余量；

5 线缆应绑扎成束；

6 线缆穿管、槽盒后，应将管口、槽口封堵。



3.3.3 控制与显示类设备应与消防电源、备用电源直接连接，不应使用电源插头。主电源应设置明显的永久性标识。



3.3.4 控制与显示类设备的蓄电池需进行现场安装时，应核对蓄电池的规格、型号、容量，并应符合设计文件的规定，蓄电池的安装应满足产品使用说明书的要求。



3.3.5 控制与显示类设备的接地应牢固，并应设置明显的永久性标识。



Ⅱ 探测器安装

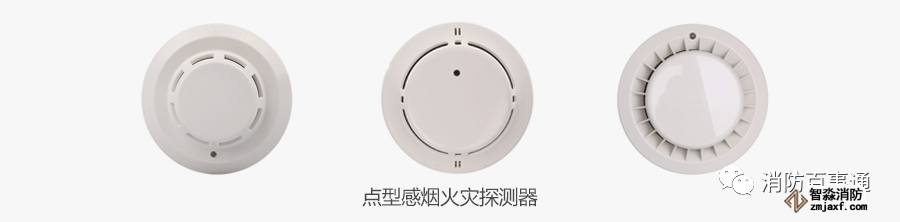

3.3.6 点型感烟火灾探测器、点型感温火灾探测器、一氧化碳火灾探测器、点型家用火灾探测器、独立式火灾探测报警器的安装，应符合下列规定：

1 探测器至墙壁、梁边的水平距离不应小于0.5m；

2 探测器周围水平距离0.5m内不应有遮挡物；

3 探测器至空调送风口最近边的水平距离不应小于1.5m，至多孔送风顶棚孔口的水平距离不应小于0.5m；

4 在宽度小于3m的内走道顶棚上安装探测器时、宜居中安装，点型感温火灾探测器的安装间距不应超过10m，点型感烟火灾探测器的安装间距不应超过15m，探测器至端墙的距离不应大于安装间距的一半；

5 探测器宜水平安装，当确需倾斜安装时、倾斜角不应大于45°。

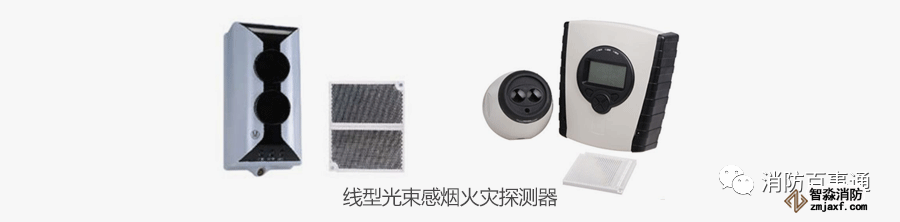

3.3.7 线型光束感烟火灾探测器的安装应符合下列规定：

1 探测器光束轴线至顶棚的垂直距离宜为0.3m～1.0m，高度大于12m的空间场所增设的探测器的安装高度应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116的规定；

2 发射器和接器（反射式探测器的探测器和反射板）之间的距离不宜超过100m/人）

3 相邻两组探测器光束轴线的水平距离不应大于14m，探测器光束辅线至侧墙水平距离不应大于7m，且不应小于0.5m；

4 发射器和接收器（反射式探测器的探测器和反射板）应安装在固定结构上，且应安装牢固，确需安装在钢架等容易发生位移形变的结构上时，结构的位移不应影响探测器的正常运行；

5 发射器和接收器（反射式探测器的探测器和反射板）之间的光路上应无遮挡物；

6 应保证接收器（反射式探测器的探测器）避开日光和人工光源直接照射。





3.3.8 海湾线型感温火灾探测器的安装应符合下列规定：

1 敷设在顶棚下方的线型差温火灾探测器至顶棚距离宜为0.1m，相邻探测器之间的水平距离不宜大于5m，探测器至墙壁距离宜为1.0m～1.5m；

2 在电缆桥架、变压器等设备上安装时，宜采用接触式布置，在各种皮带输送装置上敷设时，宜敷设在装置的过热点附近；

3 探测器敏感部件应采用产品配套的固定装置固定，固定装置的间距不宜大于2m；

4 缆式线型感温火灾探测器的敏感部件应采用连续无接头方式安装，如确需中间接线，应采用专用接线盒连接，敏感部件安装敷设时应避免重力挤压冲击，不应硬性折弯、扭转，探测器的弯曲半径宜大于0.2m；

5 分布式线型光纤感温火灾探测器的感温光纤不应打结，光纤弯曲时，弯曲半径应大于50mm，每个光通道配接的感温光纤的始端及末端应各设置不小于8m的余量段，感温光纤穿越相邻的报警区域时，两侧应分别设置不小8m的余量段；

6 光栅光纤线型感温火灾探测器的信号处理单元安装位置不应受强光直射，光纤光栅感温段的弯曲半径应大于0.3m。

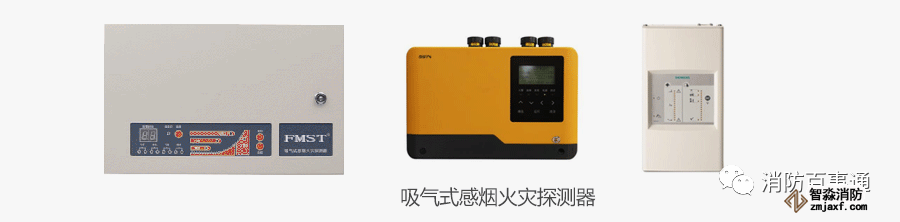

3.3.9 管路采样式吸气感烟火灾探测器的安装应符合下列规定：

1 高灵敏度吸气式感烟火灾探测器当设置为高灵敏度时，可安装在天棚高度大于16m的场所，并应保证至少有两个采样孔低于16m；

2 非高灵敏度的吸气式感烟火灾探测器不宜安装在天棚高度大于16m的场所；

3 采样管应牢固安装在过梁、空间支架等建筑结构上；

4 在大空间场所安装时，每个采样孔的保护面积、保护半径应满足点型感烟火灾探测器的保护面积、保护半径的要求，当采样管道布置形式为垂直采样时，每2℃温差间隔或3m间隔（取最小者）应设置一个采样孔，采样孔不应背对气流方向；

5 采样孔的直径应根据采样管的长度及敷设方式、采样孔的数量等因素确定，并应满足设计文件和产品使用说明书的要求，采样孔需要现场加工时，应采用专用打孔工具；

6 当采样管道采用毛细管布置方式时，毛细管长度不宜超过4m；

7 采样管和采样孔应设置明显的火灾探测器标识。

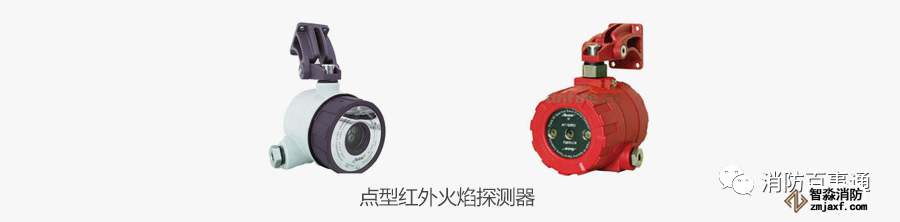

3.3.10 海湾点型火焰探测器和图像型火灾探测器的安装应符合下列规定：

1 安装位置应保证其视场角覆盖探测区域，并应避免光源直接照射在探测器的探测窗口；

2 探测器的探测视角内不应存在遮挡物；

3 在室外或交通隧道场所安装时，应采取防尘、防水措施。

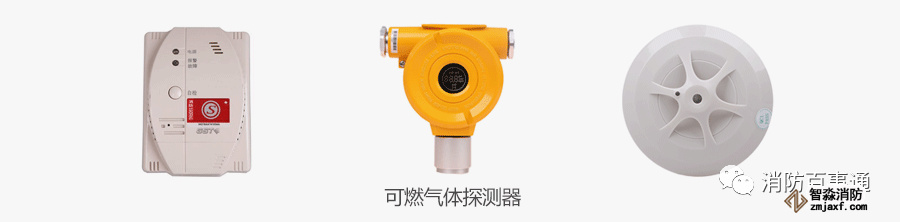

3.3.11 海湾可燃气体探测器的安装应符合下列规定：

1 安装位置应根据探测气体密度确定，若其密度小于空气密度，探测器应位于可能出现泄漏点的上方或探测气体的最高可能聚集点上方，若其密度大于或等于空气密度，探测器应位于可能出现泄漏点的下方；

2 在探测器周围应适当留出更换和标定的空间；

3 线型可燃气体探测器在安装时，应使发射器和接收器的窗口避免日光直射，且在发射器与接收器之间不应有遮挡物，发射器和接收器的距离不宜大于60m，两组探测器之间的轴线距离不应大于14m。





3.3.12 海湾电气火灾监控探测器的安装应符合下列规定：

1 探测器周围应适当留出更换与标定的作业空间；

2 剩余电流式电气火灾监控探测器负载侧的中性线不应与其他回路共用，且不应重复接地；

3 测温式电气火灾监控探测器应采用产品配套的固定装置固定在保护对象上。



3.3.13 探测器底座的安装应符合下列规定：

1 应安装牢固，与导线连接应可靠压接或焊接，当采用焊接时，不应使用带腐蚀性的助焊剂；

2 连接导线应留有不小于150mm的余量，且在其端部应设置明显的永久性标识；

3 穿线孔宜封堵，安装完毕的探测器底座应采取保护措施。



3.3.14 探测器报警确认灯应朝向便于人员观察的主要入口方向。



3.3.15 探测器在即将调试时方可安装，在调试前应妥善保管并应采取防尘、防潮、防腐蚀措施。



Ⅲ 系统其他部件安装



3.3.16 海湾手动火灾报警按钮、海湾消火栓按钮、防火卷帘手动控制装置、海湾气体灭火系统手动与自动控制转换装置、海湾气体灭火系统现场启动和停止按钮的安装，应符合下列规定：

1 手动火灾报警按钮、防火卷帘手动控制装置、气体灭火系统手动与自动控制转换装置、气体灭火系统现场启动和停止按钮应设置在明显和便于操作的部位，其底边距地（楼）面的高度宜为1.3m～1.5m，且应设置明显的永久性标识，消火栓按钮应设置在消火栓箱内，疏散通道设置的防火卷帘两侧均应设置手动控制装置；

2 应安装牢固，不应倾斜；

3 连接导线应留有不小于150mm的余量，且在其端部应设置明显的永久性标识。

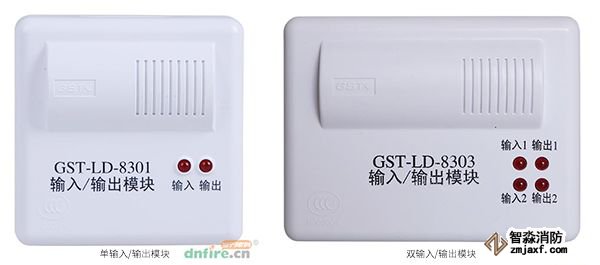

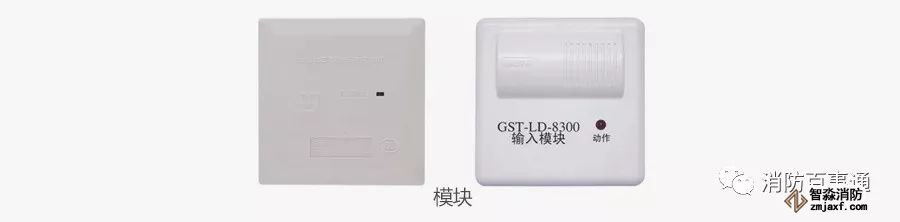

3.3.17 模块或模块箱的安装应符合下列规定：

1 同一报警区域内的模块宜集中安装在金属箱内，不应安装在配电柜、箱或控制柜、箱内；

2 应独立安装在不燃材料或墙体上，安装牢固，并应采取防潮、防腐蚀等措施；

3 模块的连接导线应留有不小于150mm的余量，其端部应有明显的永久性标识；

4 模块的终端部件应靠近连接部件安装；

5 隐蔽安装时在安装处附近应设置检修孔和尺寸不小于100mm×100mm的永久性标识。

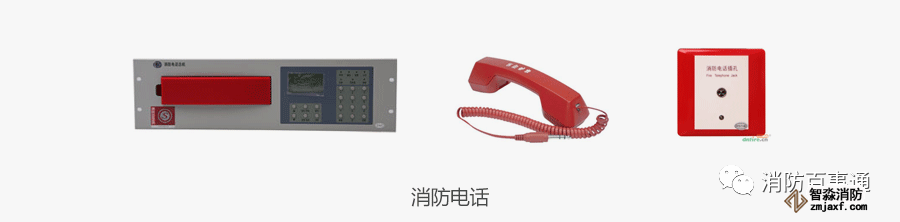

3.3.18 消防电话分机和电话插孔的安装应符合下列规定：

1 宜安装在明显、便于操作的位置，采用壁挂方式安装时，其底边距地（楼）面的高度宜为1.3m～1.5m；

2 避难层中，消防专用电话分机或电话插孔的安装间距不应大于20m；

3 应设置明显的永久性标识；

4 电话插孔不应设置在消火栓箱内。





3.3.19 消防应急广播扬声器、火灾警报器、喷洒光警报器、气体灭火系统手动与自动控制状态显示装置的安装；应符合下列规定：

1 扬声器和火灾声警报装置宜在报警区域内均匀安装，扬声器在走道内安装时，距走道末端的距离不应大于12.5m；

2 火灾光警报装置应安装在楼梯口、消防电梯前室、建筑内部拐角等处的明显部位，且不宜与消防应急疏散指示标志灯具安装在同一面墙上，确需安装在同一面墙上时，距离不应小于1m；

3 气体灭火系统手动与自动控制状态显示装置应安装在防护区域内的明显部位，喷洒光警报器应安装在防独区域外，且应安装在出口门的上方

4 采用壁挂方式安装时，底边距地面高度应大于2.2m；

5 应安装牢固，表面不应有破损。

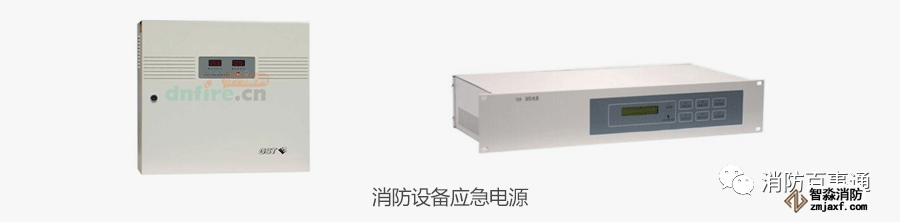

3.3.20 海湾消防设备应急电源和备用电源蓄电池的安装，应符合下列规定：

1 应安装在通风良好的场所，当安装在密封环境中时应有通风措施，电池安装场所的环境温度不应超出电池标称的工作温度范围；

2 不应安装在火灾爆炸危险场所；

3 酸性电池不应安装在带有碱性介质的场所，碱性电池不应安装在带有酸性介质的场所。



3.3.21 海湾消防设备电源监控系统传感器的安装应符合下列规定：

1 传感器与裸带电导体应保证安全距离，金属外壳的传感器应有保护接地；

2 传感器应独立支撑或固定，应安装牢固，并应采取防潮、防腐蚀等措施；

3 传感器输出回路的连接线应采用截面积不小于1.0mm2的双绞铜芯导线，并应留有不小于150mm的余量，其端部应设置明显的永久性标识；

4 传感器的安装不应破坏被监控线路的完整性，不应增加线路接点。

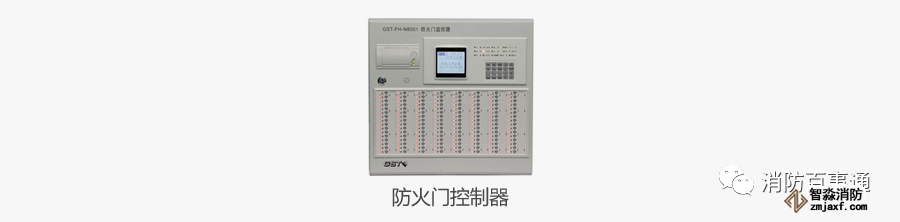

3.3.22 防火门监控模块与电动闭门器、释放器、门磁开关等现场部件的安装应符合下列规定：

1 防火门监控模块至电动闭门器、释放器、门磁开关等现场部件之间连接线的长度不应大于3m；

2 防火门监控模块、电动闭门器、释放器、门磁开关等现场部件应安装牢固；

3 门磁开关的安装不应破坏门扇与门框之间的密闭性。



3.3.23 消防电气控制装置的安装应符合下列规定：

1 消防电气控制装置在安装前应进行功能检查，检查结果不合格的装置不应安装；

2 消防电气控制装置外接导线的端部应设置明显的永久性标识；

3 消防电气控制装置应安装牢固，不应倾斜，安装在轻质墙体上时应采取加固措施。



3.4 系统接地



3.4.1 系统接地及专用接地线的安装应满足设计要求。



3.4.2 交流供电和36V以上直流供电的消防用电设备的金属外壳应有接地保护，其接地线应与电气保护接地干线（PE）相连接。



调 试



4.1 一般规定



4.1.1 系统调试应包括系统部件功能调试和分系统的联动控制功能调试，并应符合下列规定：

1 应对系统部件的主要功能、性能进行全数检查，系统设备的主要功能、性能应符合现行国家标准的规定；

2 应逐一对每个报警区域、防护区域或防烟区域设置的消防系统进行联动控制功能检查，系统的联动控制功能应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116的规定；

3 不符合规定的项自应进行整改，并应重新进行调试。



4.1.2 海湾火灾报警控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源监控器等控制类设备的报警和显示功能，应符合下列规定：

1 火灾探测器、可燃气体探测器、电气火灾监控探测器等探测器发出报警信号或处于故障状态时，控制类设备应发出声、光报警信号，记录报警时间；

2 控制器应显示发出报警信号部件或故障部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第4.2.2条的规定。



4.1.3 消防联动控制器的联动启动和显示功能应符合下列规定：

1 消防联动控制器接收到满足联动触发条件的报警信号后，应在3s内发出控制相应受控设备动作的启动信号，点亮启动指示灯，记录启动时间；

2 消防联动控制器应接收并显示受控部件的动作反馈信息，显示部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第4.2.2条的规定。

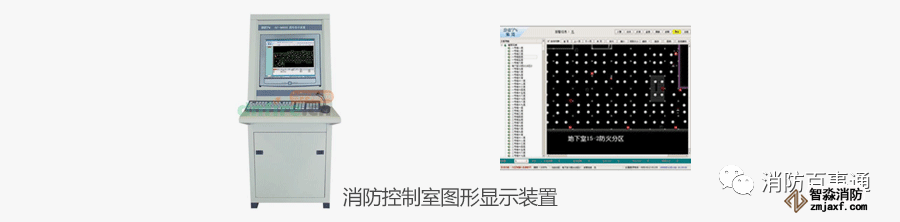

4.1.4 消防控制室图形显示装置的消防设备运行状态显示功能应符合下列规定：

1 消防控制室图形显示装置应接收并显示火灾报警控制器发送的火灾报警信息、故障信息、隔离信息、屏蔽信息和监管信息；

2 消防控制室图形显示装置应接收并显示消防联动控制器发送的联动控制信息、受控设备的动作反馈信息；

3 消防控制室图形显示装置显示的信息应与控制器的显示信息一致。





4.1.5 气体灭火系统、防火卷帘系统、防火门监控系统、自动喷水灭火系统、消火栓系统、防烟与排烟系统、消防应急照明及疏散指示系统、电梯与非消防电源等相关系统的联动控制调试，应在各分系统功能调试合格后进行。



4.1.6 系统设备功能调试、系统的联动控制功能调试结束后，应恢复系统设备之间、系统设备和受控设备之间的正常连接，并应使系统设备、受控设备恢复正常工作状态。



4.2 海湾消防设备调试准备



4.2.1 系统调试前，应按设计文件的规定对设备的规格、型号、数量、备品备件等进行查验，并应按本标准第3章的规定对系统的线路进行检查。



4.2.2 系统调试前，应对系统部件进行地址设置及地址注释，并应符合下列规定：

1 应对现场部件进行地址编码设置，一个独立的识别地址只能对应一个现场部件；

2 与模块连接的火灾警报器、水流指示器、压力开关、报警阀、排烟口、排烟阀等现场部件的地址编号应与连接模块的地址编号一致；

3 控制器、监控器、消防电话总机及消防应急广播控制装置等控制类设备应对配接的现场部件进行地址注册，并应按现场部件的地址编号及具体设置部位录入部件的地址注释信息；

4 应按本标准附录D的规定填写系统部件设置情况记录。



4.2.3 系统调试前，应对控制类设备进行联动编程，对控制类设备手动控制单元控制按钮或按键进行编码设置，并应符合下列规定：

1 应按照系统联动控制逻辑设计文件的规定进行控制类设备的联动编程，并录入控制类设备中；

2 对于预设联动编程的控制类设备，应核查控制逻辑和控制时序是否符合系统联动控制逻辑设计文件的规定；

3 应按照系统联动控制逻辑设计文件的规定，进行消防联动控制器手动控制单元控制按钮、按键的编码设置；

4 应按本标准附录D的规定填写控制类设备联动编程、手动控制单元编码设置记录。



4.2.4 对系统中的控制与显示类设备应分别进行单机通电检查。





4.3 火灾报警控制器及其现场部件调试



Ⅰ 火灾报警控制器调试



4.3.1 应切断火灾报警控制器的所有外部控制连线，并将任意一个总线回路的火灾探测器、手动火灾报警按钮等部件相连接后接通电源，使控制器处于正常监视状态。



4.3.2 应对火灾报警控制器下列主要功能进行检查并记录，控制器的功能应符合现行国家标准《火灾报警控制器》GB4717的规定：

1 自检功能。

2 操作级别。

3 屏蔽功能。

4 主、备电源的自动转换功能。

5 故障报警功能：

　１）备用电源连线故障报警功能；

　２）配接部件连线故障报警功能。

6 短路隔离保护功能。

7 火警优先功能。

8 消音功能。

9 二次报警功能。

10 负载功能。

11 复位功能。



4.3.3 火灾报警控制器应依次与其他回路相连接，使控制器处于正常监视状态，在备电工作状态下，按本标准第4.3.2条第5款第2项、第6款、第10款、第11款的规定对火灾报警控制器进行功能检查并记录，控制器的功能应符合现行国家标准《火灾报警控制器》GB4717的规定。



Ⅱ 海湾火灾探测器调试



4.3.4 应对探测器的离线故障报警功能进行检查并记录，探测器的离线故障报警功能应符合下列规定：

1 探测器由火灾报警控制器供电的，应使探测器处于离线状态，探测器不由火灾报警控制器供电的，应使探测器电源线和通信线分别处于断开状态；

2 火灾报警控制器的故障报警和信息显示功能应符合本标准第4.1.2条的规定。



4.3.5 应对点型感烟、点型感温、点型一氧化碳火灾探测器的火灾报警功能、复位功能进行检查并记录，探测器的火灾报警功能、复位功能应符合下列规定：

1 对可恢复探测器，应采用专用的检测仪器或模拟火灾的方法，使探测器监测区域的烟雾浓度、温度、气体浓度达到探测器的报警设定阈值；对不可恢复的探测器，应采取模拟报警方法使探测器处于火灾报警状态，当有备品时，可抽样检查其报警功能；探测器的火警确认灯应点亮并保持；

2 火灾报警控制器火灾报警和信息显示功能应符合本标准第4.1.2条的规定；

3 应使可恢复探测器监测区域的环境恢复正常，使不可恢复探测器恢复正常，手动操作控制器的复位键后，控制器应处于正常监视状态，探测器的火警确认灯应熄灭。



4.3.6 应对线型光束感烟火灾探测器的火灾报警功能、复位功能进行检查并记录，探测器的火灾报警功能、复位功能应符合下列规定：

1 应调整探测器的光路调节装置，使探测器处于正常监视状态；

2 应采用减光率为0.9dB的减光片或等效设备遮挡光路，探测器不应发出火灾报警信号；

3 应采用产品生产企业设定的减光率为1.0dB~10.0dB的减光片或等效设备遮挡光路，探测器的火警确认灯应点亮并保持，火灾报警控制器的火灾报警和信息显示动能应符合本标准第4.1.2条的规定；

4 应采用减光率为11.5dB的减光片或等效设备遮挡光路，探测器的火警或故障确认灯应点亮，火灾报警控制器的火灾报警、故障报警和信息显示功能应符合本标准第4.1.2条的规定；

5 选择反射式探测器时，应在探测器正前方0.5m处按本标准第4.3.6条第2款~第4款的规定对探测器的火灾报警功能进行检查；

6 应撤除减光片或等效设备，手动操作控制器的复位键后，控制器应处于正常监视状态，探测器的火警确认灯应熄灭。



4.3.7 应对线型感温火灾探测器的敏感部件故障功能进行检查并记录，探测器的敏感部件故障功能应符合下列规定：

1 应使线型感温火灾探测器的信号处理单元和敏感部件间处于断路状态，探测器信号处理单元的故障指示灯应点亮；

2 火灾报警控制器的故障报警和信息显示功能应符合本标准第4.1.2条的规定。



4.3.8 应对线型感温火灾探测器的火灾报警功能、复位功能进行检查并记录，探测器的火灾报警功能、复位功能应符合下列规定：

1 对可恢复探测器，应采用专用的检测仪器或模拟火灾的方法，使任一段长度为标准报警长度的敏感部件周围温度达到探测器报警设定阈值；对不可恢复的探测器，应采取模拟报警方法使探测器处于火灾报警状态，当有备品时，可抽样检查其报警功能；探测器的火警确认灯应点亮并保持；

2 火灾报警控制器的火灾报警和信息显示功能应符合本标准第4.1.2条的规定；

3 应使可恢复探测器敏感部件周围的温度恢复正常，使不可恢复探测器恢复正常监视状态，手动操作控制器的复位键后，控制器应处于正常监视状态，探测器的火警确认灯应熄灭。



4.3.9 应对标准报警长度小于1m的线型感温火灾探测器的小尺寸高温报警响应功能进行检查并记录，探测器的小尺寸高温报警响应功能应符合下列规定：

1 应在探测器末端采用专用的检测仪器或模拟火灾的方法，使任一段长度为100mm的敏感部件周围温度达到探测器小尺寸高温报警设定阈值，探测器的火警确认灯应点亮并保持；

2 火灾报警控制器的火灾报警和信息显示功能应符合本标准第4.1.2条的规定；

3 应使探测器监测区域的环境恢复正常，剪除试验段敏感部件，恢复探测器的正常连接，手动操作控制器的复位键后，控制器应处于正常监视状态，探测器的火警确认灯应熄灭。



4.3.10 应对管路采样式吸气感烟火灾探测器的采样管路气流故障报警功能进行检查并记录，探测器的采样管路气流故障报警功能应符合下列规定：

1 应根据产品说明书改变探测器的采样管路气流，使探测器处于故障状态，探测器或其控制装置的故障指示灯应点亮；

2 火灾报警控制器的故障报警和信息显示功能应符合本标准第4.1.2条的规定；

3 应恢复探测器的正常采样管路气流，使探测器和控制器处于正常监视状态。



4.3.11 应对管路采样式吸气感烟火灾探测器的火灾报警功能、复位功能进行检查并记录，探测器的火灾报警功能、复位功能应符合下列规定：

1 应在采样管最末端采样孔加入试验烟，使监测区域的烟雾浓度达到探测器报警设定阈值，探测器或其控制装置的火警确认灯应在120s内点亮并保持；

2 火灾报警控制器的火灾报警和信息显示功能应符合本标准第4.1.2条的规定；

3 应使探测器监测区域的环境恢复正常，手动操作控制器的复位键后，控制器应处于正常监视状态，探测器或其控制装置的火警确认灯应熄灭。



4.3.12 应对点型火焰探测器和图像型火灾探测器的火灾报警功能、复位功能进行检查并记录，探测器的火灾报警功能、复位功能应符合下列规定：

1 在探测器监视区域内最不利处应采用专用检测仪器或模拟火灾的方法，向探测器释放试验光波，探测器的火警确认灯应在30s点亮并保持；

2 火灾报警控制器的火灾报警和信息显示功能应符合本标准第4.1.2条的规定；

3 应使探测器监测区域的环境恢复正常，手动操作控制器的复位键后，控制器应处于正常监视状态，探测器的火警确认灯应熄灭。



Ⅲ 海湾火灾报警控制器其他现场部件调试



4.3.13 应对手动火灾报警按钮的离线故障报警功能进行检查并记录，手动火灾报警按钮的离线故障报警功能应符合下列规定：

1 应使手动火灾报警按钮处于离线状态；

2 火灾报警控制器的故障报警和信息显示功能应符合本标准第4.1.2条的规定。



4.3.14 应对手动火灾报警按钮的火灾报警功能进行检查并记录，报警按钮的火灾报警功能应符合下列规定：

1 使报警按钮动作后，报警按钮的火警确认灯应点亮并保持；

2 火灾报警控制器的火灾报警和信息显示功能应符合本标准第4.1.2条的规定；

3 应使报警按钮恢复正常，手动操作控制器的复位键后，控制器应处于正常监视状态，报警按钮的火警确认灯应熄灭。



4.3.15 应对火灾显示盘下列主要功能进行检查并记录，火灾显示盘的功能应符合现行国家标准《火灾显示盘》GB17429的规定：

1 接收和显示火灾报警信号的功能；

2 消音功能

3 复位功能；

4 操作级别；

5 非火灾报警控制器供电的火灾显示盘，主、备电源的自动转换功能。



4.3.16 应对火灾显示盘的电源故障报警功能进行检查并记录，火灾显示盘的电源故障报警功能应符合下列规定：

1 应使火灾显示盘的主电源处于故障状态；

2 火灾报警控制器的故障报警和信息显示功能应符合本标准第4.1.2条的规定。



4.4 家用火灾安全系统调试



Ｉ 控制中心监控设备调试



4.4.1 应切断控制中心监控设备的所有外部控制连线，并将家用火灾报警控制器等部件相连接后接通电源，使控制中心监控设备处于正常监视状态。



4.4.2 应对控制中心监控设备下列主要功能进行检查并记录，控制中心监控设备的功能应符合现行国家标准《家用火灾安全系统》GB22370的规定：

1 操作级别；

2 接收和显示家用火灾报警控制器发出的火灾报警信号的功能；

3 消音功能；

4 复位功能。



Ⅱ 家用火灾报警控制器调试



4.4.3 应将任一个总线回路的家用火灾探测器、手动报警开关等部件与家用火灾报警控制器相连接后接通电源，使控制器处于正常监视状态。



4.4.4应对家用火灾报警控制器下列主要功能进行检查并记录，控制器的功能应符合现行国家标准《家用火灾安全系统》GB22370的规定：

1 自检功能。

2 主、备电源的自动转换功能。

3 故障报警功能：

    1）备用电源连线故障报警功能；

    2）配接部件通信故障报警功能。

4 火警优先功能。

5 消音功能。

6 二次报警功能。

7 复位功能。



4.4.5 应依次将其他回路与家用火灾报警控制器相连接，按本标准第4.4.4条第3款第2项、第4款、第7款的规定，对家用火灾报警控制器进行功能检查并记录，控制器的功能应符合现行国家标准《家用火灾安全系统》GB22370的规定。



Ⅲ 家用安全系统现场部件调试



4.4.6 应对点型家用感烟火灾探测器、点型家用感温火灾探测器、独立式感烟火灾探测报警器、独立式感温火灾探测报警器的火灾报警功能、复位功能进行检查并记录，探测器的火灾报警功能、复位功能应符合下列规定：

1 应采用专用的检测仪器或模拟火灾的方法，使监测区域的烟雾浓度、温度达到探测器的报警设定阈值；

2 探测器应发出火灾报警声信号，声报警信号的A计权声压级应在45dB～75dB之间，并应采用逐渐增大的方式，初始声压级不应大于45dB；

3 家用火灾报警控制器的火灾报警和信息显示功能应符合本标准第4.1.2条的规定。



4.5 海湾消防联动控制器及其现场部件调试



Ｉ 消防联动控制器调试

4.5.1 消防联动控制器调试时，应在接通电源前按以下顺序做好准备工作：

1 应将海湾消防联动控制器与火灾报警控制器连接；

2 应将任一备调回路的输入/输出模块与消防联动控制器连接；

3 应将备调回路的模块与其控制的受控设备连接；

4 应切断各受控现场设备的控制连线；

5 应接通电源，使消防联动控制器处于正常监视状态。



4.5.2 应对消防联动控制器下列主要功能进行检查并记录，控制器的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 自检功能。

2 操作级别。

3 屏蔽功能。

4 主、备电源的自动转换功能。

5 故障报警功能：

    １）备用电源连线故障报警功能；

    ２）配接部件连线故障报警功能。

6 总线隔离器的隔离保护功能。

7 消音功能。

8 控制器的负载功能。

9 复位功能。

10 控制器自动和手动工作状态转换显示功能。



4.5.3 应依次将其他备调回路的输入/输出模块与消防联动控制器连接、模块与受控设备连接，切断所有受控现场设备的控制连线，使控制器处于正常监视状态，在备电工作状态下，按本标准第4.5.2条第5款第2项、第6款、第8款、第9款的规定对控制器进行功能检查并记录，控制器的功能应符合现行国家标准《消防联动控制系统》GB16806的规定。



4.5.4火灾报警控制器（联动型）的调试应符合本标准第4.3.1条～第4.3.3条和本标准第4.5.1条～第4.5.3条的规定。



Ⅱ 消防联动控制器现场部件调试



4.5.5 应对模块的离线故障报警功能进行检查并记录，模块的离线故障报警功能应符合下列规定：

1 应使模块与消防联动控制器的通信总线处于离线状态，消防联动控制器应发出故障声、光信号；

2 消防联动控制器应显示故障部件的类型和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定。



4.5.6 应对模块的连接部件断线故障报警功能进行检查并记录，模块的连接部件断线故障报警功能应符合下列规定：

1 应使模块与连接部件之间的连接线断路，消防联动控制器应发出故障声、光信号；

2 消防联动控制器应显示故障部件的类型和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定。



4.5.7 应对输入模块的信号接收及反馈功能、复位功能进行检查并记录，输入模块的信号接收及反馈功能、复位功能应符合下列规定：

1 应核查输入模块和连接设备的接口是否兼容；

2 应给输入模块提供模拟的输入信号，输入模块应在3s内动作并点亮动作指示灯；

3 消防联动控制器应接收并显示模块的动作反馈信息，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

4 应撤除模拟输入信号，手动操作控制器的复位键后，控制器应处于正常监视状态，输入模块的动作指示灯应熄灭。





4.5.8 应对输出模块的启动、停止功能进行检查并记录，输出模块的启动、停止功能应符合下列规定：

1 应核查输出模块和受控设备的接口是否兼容；

2 应操作消防联动控制器向输出模块发出启动控制信号，输出模块应在3s内动作，并点亮动作指示灯；

3 消防联动控制器应有启动光指示，显示启动设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

4 应操作消防联动控制器向输出模块发出停止控制信号，输出模块应在3s内动作，并熄灭动作指示灯。



4.6 消防专用电话系统调试



4.6.1 应接通电源，使消防电话总机处于正常工作状态，对消防电话总机下列主要功能进行检查并记录，电话总机的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 自检功能；

2 故障报警功能；

3 消音功能；

4 电话分机呼叫电话总机功能；

5 电话总机呼叫电话分机功能。



4.6.2 应对消防电话分机进行下列主要功能检查并记录，电话分机的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 呼叫电话总机功能；

2 接受电话总机呼叫功能。

4.6.3 应对消防电话插孔的通话功能进行检查并记录，电话插孔的通话功能应符合现行国家标准《消防联动控制系统》GB16806的规定。



4.7 可燃气体探测报警系统调试



Ｉ 可燃气体报警控制器调试



4.7.1 对多线制可燃气体报警控制器，应将所有回路的可燃气体探测器与控制器相连接；对总线制可燃气体报警控制器，应将任一回路的可燃气体探测器与控制器相连接。应切断可燃气体报警控制器的所有外部控制连线，接通电源，使控制器处于正常监视状态。



4.7.2 应对可燃气体报警控制器下列主要功能进行检查并记录，控制器的功能应符合现行国家标准《可燃气体报警控制器》GB16808的规定：

1 自检功能。

2 操作级别。

3 可燃气体浓度显示功能。

4 主、备电源的自动转换功能。

5 故障报警功能：

    １）备用电源连线故障报警功能；

    ２）配接部件连线故障报警功能。

6 总线制可燃气体报警控制器的短路隔离功能。

7 可燃气体报警功能。

8 消音功能。

9 控制器负载功能。

10 复位功能。



4.7.3 对总线制可燃气体报警控制器，应依次将其他回路与可燃气体报警控制器相连接，使控制器处于正常监视状态，在备电工作状态下，按本标准第4.7.2条第5款第2项、第6款、第9款、第10款的规定对可燃气体报警控制器进行功能检查并记录，控制器的功能应符合现行国家标准《可燃定体报警控制器》GB16808的规定。



Ⅱ 可燃气体探测器调试



4.7.4 应对可燃气体探测器的可燃气体报警功能、复位功能进行检查并记录，探测器的可燃气体报警功能、复位功能应符合下列规定：

1 应对探测器施加浓度为探测器报警设定值的可燃气体标准样气，探测器的报警确认灯应在30ｓ内点亮并保持；

2 控制器的可燃气体报警和信息显示功能应符合本标准第4.1.2条的规定；

3 应清除探测器内的可燃气体，手动操作控制器的复位键后，控制器应处于正常监视状态，探测器的报警确认灯应熄灭。





4.7.5 应对线型可燃气体探测器的遮挡故障报警功能进行检查并记录，探测器的遮挡故障报警功能应符合下列规定：

1 应将线型可燃气体探测器发射器发出的光全部遮挡，探测器或其控制装置的故障指示灯应在100s内点亮；

2 控制器的故障报警和信息显示功能应符合本标准第4.1.2条的规定。



4.8 电气火灾监控系统调试



Ｉ 电气火灾监控设备调试



4.8.1 应切断电气火灾监控设备的所有外部控制连线，将任一备调总线回路的电气火灾探测器与监控设备相连接，接通电源，使监控设备处于正常监视状态。



4.8.2 应对电气火灾监控设备下列主要功能进行检查并记录，监控设备的功能应符合现行国家标准《电气火灾监控系统第1部分：电气火灾监控设备》GB14287.1的规定：

1 自检功能；

2 操作级别；

3 故障报警功能；

4 监控报警功能；

5 消音功能；

6 复位功能。



4.8.3 应依次将其他回路的电气火灾探测器与监控设备相连接，使监控设备处于正常监视状态，按本标准第4.8.2条第3款、第4款、第6款的规定对监控设备进行功能检查并记录，监控设备的功能应符合现行国家标准《电气火灾监控系统第1部分：电气火灾监控设备》GB14287.1的规定。



Ⅱ 电气火灾监控探测器调试



4.8.4 应对剩余电流式电气火灾监控探测器的监控报警功能进行检查并记录，探测器的监控报警功能应符合下列规定：

1 应按设计文件的规定进行报警值设定；

2 应采用剩余电流发生器对探测器施加报警设定值的剩余电流，探测器的报警确认灯应在30s内点亮并保持；

3 监控设备的监控报警和信息显示功能应符合本标准第4.1.2条的规定，同时监控设备应显示发出报警信号探测器的报警值。



4.8.5 应对测温式电气火灾监控探测器的监控报警功能进行检查并记录，探测器的监控报警功能应符合下列规定：

1 应按设计文件的规定进行报警值设定；

2 应采用发热试验装置给监控探测器加热至设定的报警温度，探测器的报警确认灯应在40s内点亮并保持；

3 监控设备的监控报警和信息显示功能应符合本标准第4.1.2条的规定，同时监控设备应显示发出报警信号探测器的报警值。



4.8.6 应对故障电弧探测器的监控报警功能进行检查并记录，探测器的监控报警功能应符合下列规定：

1 应切断探测器的电源线和被监测线路，将故障电弧发生装置接入探测器，接通探测器的电源，使探测器处于正常监视状态；

2 应操作故障电弧发生装置，在1s内产生9个及以下半周期故障电弧，探测器不应发出报警信号；

3 应操作故障电弧发生装置，在1s内产生14个及以上半周期故障电弧，探测器的报警确认灯应在30g内点亮并保持；

4 监控设备的监控报警和信息显示功能应符合本标准第4.1.2条的规定。



4.8.7 应对具有指示报警部位功能的线型感温火灾探测器的监控报警功能进行检查并记录，探测器的监控报警功能应符合下列规定：

1 应在线型感温火灾探测器的敏感部件随机选取3个非连续检测段，每个检测段的长度为标准报警长度，采用专用的检测仪器或模拟火灾的方法，分别给每个检测段加热至设定的报警温度，探测器的火警确认灯应点亮并保持，并指示报警部位。

2 监控设备的监控报警和信息显示功能应符合本标准第4.1.2条的规定。



4.9 海湾消防设备电源监控系统调试



Ｉ 消防设备电源监控器调试



4.9.1 应将任一备调总线回路的传感器与消防设备电源监控器相连接，接通电源，使监控器处于正常监视状态。



4.9.2 对消防设备电源监控器下列主要功能进行检查并记录，监控器的功能应符合现行国家标准《消防设备电源监控系统》GB28184的规定：

1 自检功能。

2 消防设备电源工作状态实时显示功能。

3 主、备电源的自动转换功能。

4 故障报警功能：

    1）备用电源连线故障报警功能；

    2）配接部件连线故障报警功能。

5 消音功能。

6 消防设备电源故障报警功能。

7 复位功能。



4.9.3 应依次将其他回路的传感器与监控器相连接，使监控器处于正常监视状态，在备电工作状态下，按本标准第4.9.2条第4款第2项、第6款、第7款的规定，对监控器进行功能检查并记录，监控器的功能应符合现行国家标准《消防设备电源监控系统》GB28184的规定。



Ⅱ 传感器调试



4.9.4 应对传感器的消防设备电源故障报警功能进行检查并记录，传感器的消防设备电源故障报警功能应符合下列规定：

1 应切断被监控消防设备的供电电源；

2 监控器的消防设备电源故障报警和信息显示功能应符合本标准第4.1.2条的规定。



4.10 海湾消防设备应急电源调试



4.10.1 应将消防设备与消防设备应急电源相连接，接通消防设备应急电源的主电源，使消防设备应急电源处于正常工作状态。



4.10.2 应对消防设备应急电源下列主要功能进行检查并记录，消防设备应急电源的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 正常显示功能；

2 故障报警功能；

3 消音功能；

4 转换功能。





4.11 海湾消防控制室图形显示装置和传输设备调试



Ｉ 消防控制室图形显示装置调试



4.11.1 应将消防控制室图形显示装置与火灾报警控制器、消防联动控制器等设备相连接，接通电源，使消防控制室图形显示装置处于正常监视状态。应对消防控制室图形显示装置下列主要功能进行检查并记录，消防控制室图形显示装置的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 图形显示功能：

    1）建筑总平面图显示功能；

    2）保护对象的建筑平面图显示功能；

    3）系统图显示功能。

2 通信故障报警功能。

3 消音功能。

4 信号接收和显示功能。

5 信息记录功能。

6 复位功能。



Ⅱ 海湾传输设备调试



4.11.2 应将传输设备与火灾报警控制器相连接，接通电源，使传输设备处于正常监视状态。应对传输设备下列主要功能进行检查并记录，传输设备的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 自检功能；

2 主、备电源的自动转换功能；

3 故障报警功能；

4 消音功能；

5 信号接收和显示功能；

6 手动报警功能；

7 复位功能。



4.12 海湾火灾警报、消防应急广播系统调试



Ｉ 火灾警报器调试



4.12.1 应对火灾声警报器的火灾声警报功能进行检查并记录，警报器的火灾声警报功能应符合下列规定：

1 应操作控制器使火灾声警报器启动；

2 在警报器生产企业声称的最大设置间距、距地面1.5m～1.6m处，声警报的A计权声压级应大于60dB，环境噪声大于60dB时，声警报的A计权声压级应高于背景噪声15dB；

3 带有语音提示功能的声警报应能清晰播报语音信息。



4.12.2 应对火灾光警报器的火灾光警报功能进行检查并记录，警报器的火灾光警报功能应符合下列规定：

1 应操作控制器使火灾光警报器启动；

2 在正常环境光线下，警报器的光信号在警报器生产企业声称的最大设置间距处应清晰可见。



4.12.3 应对火灾声光警报器的火灾声警报、光警报功能分别进行检查并记录，警报器的火灾声警报、光警报功能应分别符合本标准第4.12.1条和第4.12.2条的规定。



Ⅱ 海湾消防应急广播控制设备调试



4.12.4 应将各广播回路的扬声器与消防应急广播控制设备相连接，接通电源，使广播控制设备处于正常工作状态，对广播控制设备下列主要功能进行检查并记录，广播控制设备的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 自检功能；

2 主、备电源的自动转换功能；

3 故障报警功能；

4 消音功能；

5 应急广播启动功能；

6 现场语言播报功能；

7 应急广播停止功能。



Ⅲ 扬声器调试



4.12.5 应对扬声器的广播功能进行检查并记录，扬声器的广播功能应符合下列规定：

1 应操作消防应急广播控制设备使扬声器播放应急广播信息；

2 语音信息应清晰；

3 在扬声器生产企业声称的最大设置间距、距地面1.5m～1.6m处，应急广播的A计权声压级应大于60dB，环境噪声大于60dB时，应急广播的A计权声压级应高于背景噪声15dB。



Ⅳ 火灾警报、消防应急广播控制调试



4.12.6 应将广播控制设备与消防联动控制器相连接，使消防联动控制器处于自动状态，根据系统联动控制逻辑设计文件的规定，对火灾警报和消防应急广播系统的联动控制功能进行检查并记录，火灾警报和消防应急广播系统的联动控制功能应符合下列规定：

1 应使报警区域内符合联动控制触发条件的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号。

2 消防联动控制器应发出火灾警报装置和应急广播控制装置动作的启动信号，点亮启动指示灯。

3 消防应急广播系统与普通广播或背景音乐广播系统合用时，消防应急广播控制装置应停止正常广播。

4 报警区域内所有的火灾声光警报器和扬声器应按下列规定交替工作：

    1）报警区域内所有的火灾声光警报器应同时启动，持续工作8s～20s后，所有的火灾声光警报器应同时停止警报；

    2）警报停止后，所有的扬声器应同时进行1次～2次消防应急广播，每次广播10s～30s后，所有的扬声器应停止播放广播信息。

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号，且显示的信息应与控制器的显示一致。



4.12.7 联动控制控制功能检查过程应在报警区域内所有的火灾声光警报器或扬声器持续工作时，对系统的手动插入操作优先功能进行检查并记录，系统的手动插入操作优先功能应符合下列规定：

1 应手动操作消防联动控制器总线控制盘上火灾警报或消防应急广播停止控制按钮、按键，报警区域内所有的火灾声光警报器或扬声器应停止正在进行的警报或应急广播；

2 应手动操作消防联动控制器总线控制盘上火灾警报或消防应急广播启动控制按钮、按键，报警区域内所有的火灾声光警报器或扬声器应恢复警报或应急广播。



4.13 防火卷帘系统调试



Ｉ 防火卷帘控制器调试



4.13.1 应将防火卷帘控制器与防火卷帘卷门机、手动控制装置、火灾探测器相连接，接通电源，使防火卷帘控制器处于正常监视状态。应对防火卷帘控制器下列主要功能进行检查并记录，控制器的功能应符合现行公共安全行业标准《防火卷帘控制器》GA386的规定：

1 自检功能；

2 主、备电源的自动转换功能；

3 故障报警功能；

4 消音功能；

5 手动控制功能；

6 速放控制功能。



Ⅱ 防火卷帘控制器现场部件调试



4.13.2 应对防火卷帘控制器配接的点型感烟、感温火灾探测器的火灾报警功能，卷帘控制器的控制功能进行检查并记录，探测器的火灾报警功能、卷帘控制器的控制功能应符合下列规定：

1 应采用专用的检测仪器或模拟火灾的方法，使探测器监测区域的烟雾浓度、温度达到探测器的报警设定阈值，探测器的火警确认灯应点亮并保持；

2 防火卷帘控制器应在3s内发出卷帘动作声、光信号，控制防火卷帘下降至距楼板面1.8m处或楼板面。



4.13.3 应对防火卷帘手动控制装置的控制功能进行检查并记录，手动控制装置的控制功能应符合下列规定：

1 应手动操作手动控制装置的防火卷帘下降、停止、上升控制按键（钮）；

2 防火卷帘控制器应发出卷帘动作声、光信号，并控制卷帘执行相应的动作。



Ⅲ 疏散通道上设置的防火卷帘系统联动控制调试



4.13.4 应使防火卷帘控制器与卷门机相连接，使防火卷帘控制器与消防联动控制器相连接，接通电源，使防火卷帘控制器处于正常监视状态，使消防联动控制器处于自动控制工作状态。



4.13.5 应根据系统联动控制逻辑设计文件的规定，对防火卷帘控制器不配接火灾探测器的防火卷帘系统的联动控制功能进行检查并记录，防火卷帘系统的联动控制功能应符合下列规定：

1 应使一只专门用于联动防火卷帘的感烟火灾探测器，或报警区域内符合联动控制触发条件的两只感烟火灾探测器发出火灾报警信号，系统设备的功能应符合下列规定：

    1）消防联动控制器应发出控制防火卷帘下降至距楼板面1.8m处的启动信号，点亮启动指示灯；

    2）防火卷帘控制器应控制防火卷帘降至距楼板面1.8m处。

2 应使一只专门用于联动防火卷帘的感温火灾探测器发出火灾报警信号，系统设备的功能应符合下列规定：

    1）消防联动控制器应发出控制防火卷帘下降至楼板面的启动信号；

    2）防火卷帘控制器应控制防火卷帘下降至楼板面。

3 消防联动控制器应接收并显示防火卷帘下降至距楼板面1.8m处、楼板面的反馈信号。

4 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号和设备动作的反馈信号，且显示的信息应与控制器的显示一致。



4.13.6 应根据系统联动控制逻辑设计文件的规定，对防火卷帘控制器配接火灾探测器的防火卷帘系统的联动控制功能进行检查并记录，防火卷帘系统的联动控制功能应符合下列规定：

1 应使一只专门用于联动防火卷帘的感烟火灾探测器发出火灾报警信号；防火卷帘控制器应控制防火卷帘下降至距楼板面1.8m处；

2 应使一只专门用于联动防火卷帘的感温火灾探测器发出火灾报警信号；防火卷帘控制器应控制防火卷帘下降至楼板面；

3 消防联动控制器应接收并显示防火卷控制器配接的火灾探测器的火灾报警信号、防火卷帘下降至距楼板面1.8m处、楼板面的反馈信号；

4 消防控制器图形显示装置应显示火灾探测器的火灾报警信号和设备动作的反馈信号，且显示的信息应与消防联动控制器的显示一致。



Ⅳ 非疏散通道上设置的防火卷帘系统控制调试



4.13.7 应使防火卷帘控制器与卷门机相连接，使防火卷帘控制器与消防联动控制器相连接，接通电源，使防火卷帘控制器处于正常监视状态，使消防联动控制器处于自动控制工作状态。



4.13.8 应根据系统联动控制逻辑设计文件的规定，对防火卷帘系统的联动控制功能进行检查并记录，防火卷帘系统的联动控制功能应符合下列规定：

1 应使报警区域内符合联动控制触发条件的两只火灾探测器发出火灾报警信号；

2 消防联动控制器应发出控制防火卷帘下降至楼板面的启动信号，点亮启动指示灯；

3 防火卷帘控制器应控制防火卷帘下降至楼板面；

4 消防联动控制器应接收并显示防火卷帘下降至楼板面的反馈信号；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号和设备动作的反馈信号，且显示的信息应与控制器的显示一致。



4.13.9 应使消防联动控制器处于手动控制工作状态，对防火卷帘的手动控制功能进行检查并记录，防火卷帘的手动控制功能应符合下列规定：

1 手动操作消防联动控制器总线控制盘上的防火卷帘下降控制按钮、按键，对应的防火卷帘控制器应控制防火卷帘下降；

2 消防联动控制器应接收并显示防火卷帘下降至楼板面的反馈信号。



4.14 海湾防火门监控系统调试



Ｉ 防火门监控器调试



4.14.1 应将任一备调总线回路的监控模块与防火门监控器相连接，接通电源，使防火门监控器处于正常监视状态。





4.14.2 应对防火门监控器下列主要功能进行检查并记录，防火门监控器的功能应符合现行国家标准《防火门监控器》GB29364的规定：

1 自检功能。

2 主、备电源的自动转换功能。

3 故障报警功能：

    1）备用电源连线故障报警功能；

    2）配接部件连线故障报警功能。

4 消音功能。

5 启动、反馈功能。

6 防火门故障报警功能。



4.14.3 应依次将其他总线回路的监控模块与监控器相连接，使监控器处于正常监视状态，在备电工作状态下，按本标准第4.14.2条第3款第2项、第5款、第6款的规定，对监控器进行功能检查并记录，监控器的功能应符合现行国家标准《防火门监控器》GB29364的规定。



Ⅱ 防火门监控器现场部件调试



4.14.4 应对防火门监控器配接的监控模块的离线故障报警功能进行检查并记录，现场部件的离线故障报警功能应符合下列规定：

1 应使监控模块处于离线状态；

2 监控器应发出故障声、光信号；

3 监控器应显示故障部件的类型和地址注释信息，且监控器显示的地址注释信息应符合本标准第4.2.2条的规定。



4.14.5 应对监控模块的连接部件断线故障报警功能进行检查并记录，监控模块的连接部件断线故障报警功能应符合下列规定：

1 应使监控模块与连接部件之间的连接线断路；

2 监控器应发出故障声、光信号；

3 监控器应显示故障部件的类型和地址注释信息，且监控器显示的地址注释信息应符合本标准第4.2.2条的规定。



4.14.6 应对常开防火门监控模块的启动功能、反馈功能进行检查并记录，常开防火门监控模块的启动功能、反馈功能应符合下列规定：

1 应操作防火门监控器，使监控模块动作；

2 监控模块应控制防火门定位装置和释放装置动作，常开防火门应完全闭合；

3 监控器应接收并显示常开防火门定位装置的闭合反馈信号、释放装置的动作反馈信号，显示发送反馈信号部件的类型和地址注释信息，且监控器显示的地址注释信息应符合本标准第4.2.2条的规定。



4.14.7 应对常闭防火门监控模块的防火门故障报警功能进行检查并记录，常闭防火门监控模块的防火门故障报警功能应符合下列规定：

1 应使常闭防火门处于开启状态；

2 监控器应发出防火门故障报警声、光信号，显示故障防火门的地址注释信息，且监控器显示的地址注释信息应符合本标准第4.2.2条的规定。



Ⅲ 防火门监控系统联动控制调试



4.14.8 应使防火门监控器与消防联动控制器相连接，使消防联动控制器处于自动控制工作状态。



4.14.9 应根据系统联动控制逻辑设计文件的规定，对防火门监控系统的联动控制功能进行检查并记录，防火门监控系统的联动控制功能应符合下列规定：

1 应使报警区域内符合联动控制触发条件的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号；

2 消防联动控制器应发出控制防火门闭合的启动信号，点亮启动指示灯；

3 防火门监控器应控制报警区域内所有常开防火门关闭；

4 防火门监控器应接收并显示每一樘常开防火门完全闭合的反馈信号；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.15 气体、干粉灭火系统调试

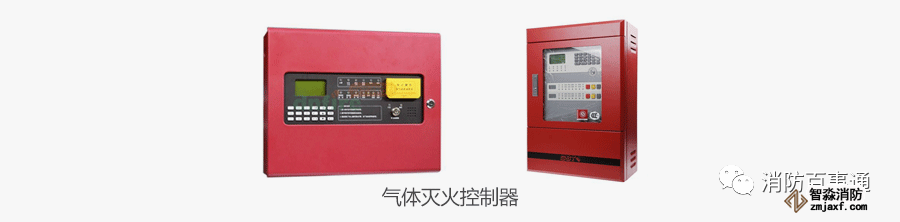

Ｉ 气体、干粉灭火控制器调试



4.15.1 对不具有火灾报警功能的气体、干粉灭火控制器，应切断驱动部件与气体灭灭装置间的连接，使气体、干粉灭火控制器和消防联动控制器相连接，接通电源，使气体、干粉灭火控制器处于正常监视状态。对气体、干粉灭火控制器下列主要功能进行检查并记录，控制器的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 自检功能；

2 主、备电源的自动转换功能；

3 故障报警功能；

4 消音功能；

5 延时设置功能；

6 手、自动转换功能；

7 手动控制功能；

8 反馈信号接收和显示功能；

9 复位功能。





4.15.2 对具有火灾报警功能的气体、干粉灭火控制器，应切断驱动部件与气体灭火装置间的连接，使控制器与火灾探测器相连接，接通电源，使控制器处于正常监视状态。对控制器下列主要功能进行检查并记录，控制器的功能应符合现行国家标准《火灾报警控制器》GB4717和《消防联动控制系统》GB16806的规定：

1 自检功能；

2 操作级别；

3 屏蔽功能；

4 主、备电源的自动转换功能；

5 故障报警功能；

6 短路隔离保护功能；

7 火警优先功能；

8 消音功能；

9 二次报警功能；

10 延时设置功能；

11 手、自动转换功能；

12 手动控制功能；

13 反货信号接收和显示功能；

14 复位功能。



Ⅱ 气体、干粉灭火控制器现场部件调试



4.15.3 应对具有火灾报警功能的气体、干粉灭火控制器配接的火灾探测器的主要功能和性能进行检查并记录，火灾探测器的主要功能和性能应符合本标准第4.3节的规定。



4.15.4 应对气体、干粉灭火控制器配接的火灾声光警报器的主要功能和性能进行检查并记录，火灾声光警报器的主要功能和性能应符合本标准第4.12节的规定。



4.15.5 应对现场启动和停止按钮的离线故障报警功能进行检查并记录，现场启动和停止按钮的离线故障报警功能应符合下列规定：

1 应使现场启动和停止按钮处于离线状态；

2 气体、干粉灭火控制器应发出故障声、光信号；

3 气体、干粉灭火控制器的报警信息显示功能应符合本标准第4.1.2条的规定。



4.15.6 应对手动与自动控制转换装置的转换功能、手动与自动控制状态显示装置的显示功能进行检查并记录，转换装置的转换功能、显示装置的显示功能应符合下列规定：

1 应手动操作手动与自动控制转换装置；

2 手动与自动控制状态显示装置应能准确显示系统的控制方式；

3 气体、干粉灭火控制器应能准确显示手动与自动控制转换装置的工作状态。



Ⅲ 气体、干粉灭火控制器不具有火灾报警功能的气体、干粉灭火系统控制调试



4.15.7 应切断驱动部件与气体、干粉灭火装置间的连接，使气体、干粉灭火控制器与火灾报警控制器、消防联动控制器相连接，使气体、干粉灭火控制器和消防联动控制器处于自动控制工作状态。



4.15.8 应根据系统联动控制逻辑设计文件的规定，对气体、干粉灭火系统的联动控制功能进行检查并记录，气体、干粉灭火系统的联动控制功能应符合下列规定：

1 应使防护区域内符合联动控制触发条件的一只火灾探测器或一只手动火灾报警按钮发出火灾报警信号，系统设备的功能应符合下列规定：

    1）消防联动控制器应发出控制灭火系统动作的首次启动信号，点亮启动指示灯；

    2）灭火控制器应控制启动防护区域内设置的声光警报器。

2 应使防护区域内符合联动控制触发条件的另一只火灾探测器或另一只手动火灾报警按钮发出火灾报警信号，系统设备的功能应符合下列规定：

    1）消防联动控制器应发出控制灭火系统动作的第二次启动信号；

    2）灭火控制器应进入启动延时，显示延时时间；

    3）灭火控制器应控制关闭该防护区域的电动送排风阀门、防火阀、门、窗；

    4）延时结束，灭火控制器应控制启动灭火装置和防护区域外设置的火灾声光警报器、喷洒光警报器；

    5）灭火控制器应接收并显示受控设备动作的反馈信号。

3 消防联动控制器应接收并显示灭火控制器的启动信号、受控设备动作的反馈信号。

4 消防控制器图形显示装置应显示灭火控制器的控制状态信息、火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、灭火控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.15.9 在联动控制进入启动延时阶段，应对系统的手动插入操作优先功能进行检查并记录，系统的手动插入操作优先功能应符合下列规定：

1 应操作灭火控制器对应该防护区域的停止按钮、按键，灭火控制器应停止正在进行的操作；

2 消防联动控制器应接收并显示灭火控制器的手动停止控制信号；

3 消防控制室图形显示装置应显示灭火控制器的手动停止控制信号。



4.15.10 应对系统的现场紧急启动、停止功能进行检查并记录，系统的现场紧急启动、停止功能应符合下列规定：

1 应手动操作防护区域内设置的现场启动按钮；

2 灭火控制器应控制启动防护区域内设置的火灾声光警报器；

3 灭火控制器应进入启动延时，显示延时时间；

4 灭火控制器应控制关闭该防护区域的电动送排风阀门、防火阀、门、窗；

5 延时期间，手动操作防护区域内设置的现场停止按钮、灭火控制器应停止正在进行的操作；

6 消防联动控制器应接收并显示灭火控制器的启动信号、停止信号；

7 消防控制器图形显示装置应显示灭火控制器的启动信号、停止信号，且显示的信息应与控制器的显示一致。



Ⅳ 气体、干粉灭火控制器具有火灾报警功能的气体、干粉灭火系统控制调试



4.15.11 应切断驱动部件与气体、干粉灭火装置间的连接，使气体、干粉灭火控制器与火灾探测器、手动火灾报警按钮、消防控制室图形显示装置相连接，使气体、干粉灭火控制器处于自动控制工作状态。



4.15.12 应根据系统联动控制逻辑设计文件的规定，对气体、干粉灭火系统的联动控制功能进行检查并记录，气体、干粉灭火系统的联动控制功能应符合下列规定：

1 应使防护区域内符合联动控制触发条件的一只火灾探测器或一只手动火灾报警按钮发出火灾报警信号，系统设备的功能应符合下列规定：

    1）灭火控制器应发出火灾报警声、光信号，记录报警时间；

    2）灭火控制器的报警信息显示功能应符合本标准第4.1.2条的规定；

    3）灭火控制器应控制启动防护区域内设置的声光警报器。

2 应使防护区域内符合联动控制触发条件的另一只火灾探测器或另一只手动火灾报警按钮发出火灾报警信号，系统设备的功能应符合下列规定：

    1）灭火控制器应再次记录现场部件火灾报警时间；

    2）灭火控制器的报警信息显示功能应符合本标准第4.1.2条的规定；

    3）灭火控制器应进入启动延时，显示延时时间；

    4）灭火控制器应控制关闭该防护区域的电动送排风阀门、防火阀、门、窗；

    5）延时结束，灭火控制器应控制启动灭火装置和防护区域外设置的火灾声光警报器、喷洒光警报器；

    6）灭火控制器应接收并显示受控设备动作的反馈信号。

3 消防控制器图形显示装置应显示灭火控制器的控制状态信息、火灾报警信号、启动信号和受控设备的动作反馈信号，显示的信息应与灭火控制器的显示一致。



4.15.13 在联动控制进入启动延时过程中，应对系统的手动插入操作优先功能进行检查并记录，系统的手动插入操作优先功能应符合下列规定：

1 操作灭火控制器对应该防护区域的停止按钮，灭火控制器应停止正在进行的操作；

2 消防控制室图形显示装置应显示灭火控制器的手动停止控制信号。



4.15.14 对系统的现场紧急启动、停止功能进行检查并记录，系统的现场紧急启动、停止功能应符合下列规定：

1 应手动操作防护区域内设置的现场启动按钮；

2 灭火控制器应控制启动防护区域内设置的火灾声光警报器；

3 灭火控制器应进入启动延时，显示延时时间；

4 灭火控制器应控制关闭该防护区域的电动送排风阀门、防火阀、门、窗；

5 延时期间，手动操作防护区域内设置的现场停止按钮，灭火控制器应停止正在进行的操作；

6 消防控制器图形显示装置应显示灭火控制器的启动信号、停止信号，且显示的信息应与控制器的显示一致。

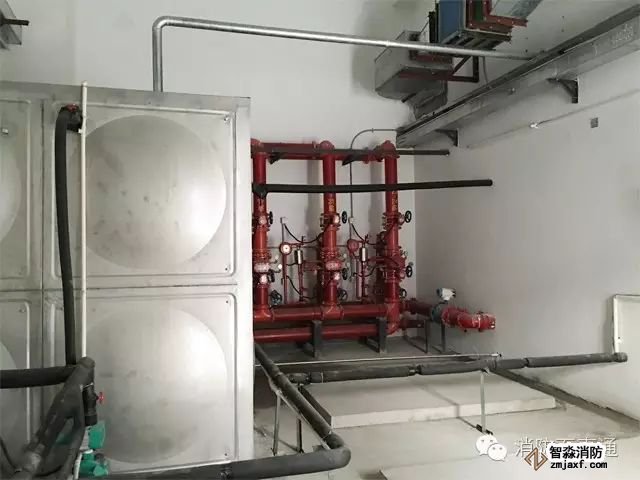

4.16 自动喷水灭火系统调试



Ｉ 消防泵控制箱、柜调试



4.16.1 应使消防泵控制箱、柜与消防泵相连接，接通电源，使消防泵控制箱、柜处于正常监视状态。应对消防泵控制箱、柜下列主要功能进行检查并记录，消防泵控制箱、柜的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 操作级别；

2 自动、手动工作状态转换功能；

3 手动控制功能；

4 自动启泵功能；

5 主、备泵自动切换功能；

6 手动控制插入优先功能。



Ⅱ 系统联动部件调试



4.16.2 应对水流指示器、压力开关、信号阀的动作信号反馈功能进行检查并记录，水流指示器、压力开关、信号阀的动作信号反馈功能应符合下列规定：

1 应使水流指示器、压力开关、信号阀动作；

2 消防联动控制器应接收并显示设备的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定。



4.16.3 应对消防水箱、池液位探测器的低液位报警功能进行检查并记录，液位探测器的低液位报警功能应符合下列规定：

1 应调整消防水箱、池液位探测器的水位信号，模拟设计文件规定的水位，液位探测器应动作；

2 消防联动控制器应接收并显示设备的动作信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定。





Ⅲ 湿式、干式喷水灭火系统控制调式



4.16.4 应使消防联动控制器与消防泵控制箱、柜等设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。



4.16.5 应根据系统联动控制逻辑设计文件的规定，对湿式干式喷水灭火系统的联动控制功能进行检查并记录，湿式、干式喷水灭火系统的联动控制功能应符合下列规定：

1 应使报警阀防护区域内符合联动控制触发条件的一只火灾探测器或一只手动火灾报警按钮发出火报警信号、使报警阀的压力开关动作；

2 消防联动控制器应发出控制消防水泵启动的启动信号，点亮启动指示灯；

3 消防泵控制箱、柜应控制启动消防泵；

4 消防联动控制器应接收并显示干管水流指示器的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.16.6 应根据系统联动控制逻辑设计文件的规定，在消防控制室对消防泵的直接手动控制功能进行检查并记录，消防泵的直接手动控制功能应符合下列规定：

1 应手动操作消防联动控制器直接手动控制单元的消防泵启动控制按钮、按键，对应的消防泵控制箱、柜应控制消防泵启动；

2 应手动操作消防联动控制器直接手动控制单元的消防泵停止控制按钮、按键，对应的消防泵控制箱、柜应控制消防泵停止运转；

3 消防控制室图形显示装置应显示消防联动控制器的直接手动启动、停止控制信号。



Ⅳ 预作用式喷水灭火系统控制调试



4.16.7 应使消防联动控制器与消防泵控制箱、柜及预作用阀组等设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。



4.16.8 应根据系统联动控制逻辑设计文件的规定，对预作用式灭火系统的联动控制功能进行检查并记录，预作用式喷灭火系统的联动控制功能应符合下列规定：

1 应使报警阀防护区域内符合联动控制触发条件的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号；

2 消防联动控制器应发出控制预作用阀组开启的启动信号，系统设有快速排气装置时，消防联动控制器应同时发出控制排气阀前电动阀开启的启动信号，点亮启动指示灯；

3 预作用阀组、排气阀前的电动阀应开启；

4 消防联动控制器应接收并显示预作用阀组、排气阀前电动阀的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 开启预作用式灭火系统的未端试水装置，消防联动控制器应接收并显示干管水流指示器的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

6 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.16.9 应根据系统联动控制逻辑设计文件的规定，在消防控制室对预作用阀组、排气阀前电动阀的直接手动控制功能进行检查并记录，预作用阀组、排气阀前电动阀的直接手动控制功能应符合下列规定：

1 应手动操作消防联动控制器直接手动控制单元的预作用阀组、排气阀前电动阀的开启控制按钮、按键，对应的预作用阀组、排气阀前电动阀应开启；

2 应手动操作消防联动控制器直接手动控制单元的预作用阀组、排气阀前电动阀的关闭控制按钮、按键，对应的预作用阀组、排气阀前电动阀应关闭；

3 消防控制室图形显示装置应显示消防联动控制器的直接手动启动、停止控制信号。



4.16.10 应根据系统联动控制逻辑设计文件的规定，在消防控制室对消防泵的直接手动控制功能进行检查并记录，消防泵的直接手动控制功能应符合本标准第4.16.6条的规定。



V 雨淋系统控制调试



4.16.11 应使消防联动控制器与消防泵控制箱、柜及雨淋阀组等设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。



4.16.12 应根据系统联动控制逻辑设计文件的规定，对雨淋系统的联动控制功能进行检查并记录，雨淋系统的联动控制功能应符合下列规定：

1 应使雨淋阀组防护区域内符合联动控制触发条件的两只感温火灾探测器，或一只感温火灾探测器和一只手动火灾报警按钮发出火灾报警信号；

2 消防联动控制器应发出控制雨淋阀组开启的启动信号，点亮启动指示灯；

3 雨淋阀组应开启；

4 消防联动控制器应接收并显示雨淋阀组、干管水流指示器的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.16.13 应根据系统联动控制逻辑设计文件的规定，在消防控制室对雨淋阀组的直接手动控制功能进行检查并记录，雨淋阀组的直接手动控制功能应符合下列规定：

1 应手动操作消防联动控制器直接手动控制单元的雨淋阀组的开启控制按钮、按键，对应的雨淋阀组应开启；

2 应手动操作消防联动控制器直接手动控制单元的雨淋阀组的关闭控制按钮、按键，对应的雨淋阀组应关闭；

3 消防控制室图形显示装置应显示消防联动控制器的直接手动启动、停止控制信号。



4.16.14 应根据系统联动控制逻辑设计文件的规定，在消防控制室对消防泵的直接手动控制功能进行检查并记录，消防泵的直接手动控制功能应符合本标准第4.16.6条的规定。



Ⅵ 自动控制的水幕系统控制调试



4.16.15 应使消防联动控制器与消防泵控制箱、柜及雨淋阀组等设备相连接，接通电源，使消防联动控制器处手自动控制工作状态。



4.16.16 自动控制的水幕系统用于防火卷帘保护时，应根据系统联动控制逻辑设计文件的规定，对水幕系统的联动控制功能进行检查并记录，水幕系统的联动控制功能应符合下列规定：

1 应使防火卷帘所在报警区域内符合联动控制触发条件的一只火灾探测器或一只手动火灾报警按钮发出火灾报警信号，使防火卷帘下降至楼板面；

2 消防联动控制器应发出控制雨淋阀组开启的启动信号，点亮启动指示灯；

3 雨淋阀组应开启；

4 消防联动控制器应接收并显示防火卷帘下降至楼板面的限位反馈信号和雨淋阀组、干管水流指示器的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、防火卷帘下降至楼板面的限位反馈信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.16.17 自动控制的水幕系统用于防火分隔时，应根据系统联动控制逻辑设计文件的规定，对水幕系统的联动控制功能进行检查并记录，水幕系统的联动控制功能应符合下列规定：

1 应使报警区域内符合联动控制触发条件的两只感温火灾探测器发出火灾报警信号；

2 消防联动控制器应发出控制雨淋阀组开启的启动信号，点亮启动指示灯；

3 雨淋阀组应开启；

4 消防联动控制器应接收并显示雨淋阀组、干管水流指示器的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.16.18 应根据系统联动控制逻辑设计文件的规定，在消防控制室对雨淋阀组的直接手动控制功能进行检查并记录，雨淋阀组的直接手动控制功能应符合本标准第4.16.13条的规定。



4.16.19 应根据系统联动控制逻辑设计文件的规定，在消防控制室对消防泵的直接手动控制功能进行检查并记录，消防泵的直接手动控制功能应符合本标准第4.16.6条的规定。



4.17 消火栓系统调试



Ｉ 系统联动部件调试



4.17.1 应对消防泵控制箱、柜的主要功能和性能进行检查并记录，消防泵控制箱、柜的主要功能和性能应符合本标准第4.16.1条的规定。



4.17.2 应对水流指示器，压力开关，信号阀，消防水箱、池液位探测器的主要功能和性能进行检查并记录，设备的主要功能和性能应符合本标准第4.16.2条和第4.16.3条的规定。



4.17.3 应对消火栓按钮的离线故障报警功能进行检查并记录，消火栓按钮的离线故障报警功能应符合下列规定：

1 使消火栓按钮处于离线状态，消防联动控制器应发出故障声、光信号；

2 消防联动控制器的报警信息显示功能应符合本标准第4.1.2条的规定。



4.17.4 对消火栓按钮的启动、反馈功能进行检查并记录，消火栓按钮的启动、反馈功能应符合下列规定：

1 使消火栓按钮动作，消火栓按钮启动确认灯应点亮并保持，消防联动控制器应发出声、光报警信号，记录启动时间；

2 消防联动控制器应显示启动设备名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第４.2.2条的规定；

3 消防泵启动后，消火栓按钮回答确认灯应点亮并保持。



Ⅱ 消火栓系统控制调试

4.17.5 应使消防联动控制器与消防泵控制箱、柜等设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。



4.17.6 应根据系统联动控制逻辑设计文件的规定，对消火栓系统的联动控制功能进行检查并记录，消火栓系统的联动控制功能应符合下列规定：

1 应使任一报警区域的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号，同时使消火栓按钮动作；

2 消防联动控制器应发出控制消防泵启动的启动信号，点亮启动指示灯；

3 消防泵控制箱、柜应控制消防泵启动；

4 消防联动控制器应接收并显示干管水流指示器的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消火栓按钮的启动信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.17.7 应根据系统联动控制逻辑设计文件的规定，在消防控制室对消防泵的直接手动控制功能进行检查并记录，消防泵的直接手动控制功能应符合本标准第4.16.6条的规定。



4.18 防排烟系统调试



Ｉ 风机控制箱、柜调试



4.18.1 应使风机控制箱、柜与加压送风机或排烟风机相连接，接通电源，使风机控制箱、柜处于正常监视状态。对风机控制箱、柜下列主要功能进行检查并记录，风机控制箱、柜的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：

1 操作级别；

2 自动、手动工作状态转换功能；

3 手动控制功能；

4 自动启动功能；

5 手动控制插入优先功能。

Ⅱ 系统联动部件调试



4.18.2 应对电动送风口、电动挡烟垂壁、排烟口、排烟阀、排烟窗、电动防火阀的动作功能、动作信号反馈功能进行检查并记录，设备的动作功能、动作信号反馈功能应符合下列规定：

1 手动操作消防联动控制器总线控制单元电动送风口、电动挡烟垂壁、排烟口、排烟阀、排烟窗、电动防火阀的控制按钮、按键，对应的受控设备应灵活启动；

2 消防联动控制器应接收并显示受控设备的动作反馈信号，显示动作设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定。



4.18.3 应对排烟风机入口处的总管上设置的280℃排烟防火阀的动作信号反馈功能进行检查并记录，排烟防火阀的动作信号反馈功能应符合下列规定：

1 排烟风机处于运行状态时，使排烟防火阀关闭，风机应停止运转；

2 消防联动控制器应接收排烟防火阀关闭、风机停止的动作反馈信号，显示动作设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条规定。



Ⅲ 加压送风系统控制调试



4.18.4 应使消防联动控制器与风机控制箱（柜）等设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。



4.18.5 应根据系统联动控制逻辑设计文件的规定，对加压送风系统的联动控制功能进行检查并记录，加压送风系统的联动控制功能应符合下列规定：

1 应使报警区域内符合联动控制触发条件的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号；

2 消防联动控制器应按设计文件的规定发出控制电动送风口开启、加压送风机启动的启动信号，点亮启动指示灯；

3 相应的电动送风口应开启，风机控制箱、柜应控制加压送风机启动；

4 消防联动控制器应接收并显示电动送风口、加压送风机的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.18.6 应根据系统联动控制逻辑设计文件的规定，在消防控制室对加压送风机的直接手动控制功能进行检查并记录，加压送风机的直接手动控制功能应符合下列规定：

1 手动操作消防联动控制器直接手动控制单元的加压送风机开启控制按钮、按键，对应的风机控制箱、柜应控制加压送风机启动；

2 手动操作消防联动控制器直接手动控制单元的加压送风机停止控制按钮、按键，对应的风机控制箱、柜应控制加压送风机停止运转；

3 消防控制室图形显示装置应显示消防联动控制器的直接手动启动、停止控制信号。



Ⅳ 电动挡烟垂壁、排烟系统控制调试



4.18.7 应使消防联动控制器与风机控制箱、柜等设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。



4.18.8 应根据系统联动控制逻辑设计文件的规定，对电动挡烟垂壁、排烟系统的联动控制功能进行检查并记录，电动挡烟垂壁、排烟系统的联动控制功能应符合下列规定：

1 应使防烟分区内符合联动控制触发条件的两只感烟火灾探测器发出火灾报警信号；

2 消防联动控制器应按设计文件的规定发出控制电动挡烟垂壁下降，控制排烟口、排烟阀、排烟窗开启，控制空气调节系统的电动防火阀关闭的启动信号，点亮启动指示灯；

3 电动挡烟垂壁、排烟口、排烟阀、排烟窗、空气调节系统的电动防火阀应动作；

4 消防联动控制器应接收并显示电动挡烟垂壁、排烟口、排烟阀、排烟窗、空气调节系统电动防火阀的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 消防联动控制器接收到排烟口、排烟阀的动作反馈信号后，应发出控制排烟风机启动的启动信号；

6 风机控制箱、柜应控制排烟风机启动；

7 消防联动控制器应接收并显示排烟分机启动的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

8 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.18.9 应根据系统联动控制逻辑设计文件的规定，在消防控制室对排烟风机的直接手动控制功能进行检查并记录，排烟风机的直接手动控制功能应符合下列规定：

1 手动操作消防联动控制器直接手动控制单元的排烟风机开启控制按钮、按键，对应的风机控制箱、柜应控制排烟风机启动；

2 手动操作消防联动控制器直接手动控制单元的排烟风机停止控制按钮、按键，对应的风机控制箱、柜应控制排烟风机停止运转；

3 消防控制室图形显示装置应显示消防联动控制器的直接手动启动、停止控制信号。



4.19 消防应急照明和疏散指示系统控制调试



Ｉ 集中控制型消防应急照明和疏散指示系统控制调试



4.19.1 应使消防联动控制器与应急照明控制器等设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。应根据系统设计文件的规定，对消防应急照明和疏散指示系统的控制功能进行检查并记录，系统的控制功能应符合下列规定：

1 应使报警区域内任两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号；

2 火灾报警控制器的火警控制输出触点应动作，或消防联动控制器应发出相应联动控制信号，点亮启动指示灯；

3 应急照明控制器应按预设逻辑控制配接的消防应急灯具光源的应急点亮、系统蓄电池电源的转换；

4 消防联动控制器应接收并显示应急照明控制器应急启动的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



Ⅱ 非集中控制型消防应急照明和疏散指示系统控制调试



4.19.2 应使火灾报警控制器与应急照明集中电源、应急照明配电箱等设备相连接，接通电源。应根据设计文件的规定，对消防应急照明和疏散指示系统的应急启动控制功能进行检查并记录，系统的应急启动控制功能符合下列规定：

1 应使报警区域内任两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号；

2 火灾报警控制器的火警控制输出触点应动作，控制系统蓄电池电源的转换、消防应急灯具光源的应急点亮。



4.20 电梯、非消防电源等相关系统联动控制调试



4.20.1 应使消防联动控制器与电梯、非消防电源等相关系统的控制设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。



4.20.2 应根据系统联动控制逻辑设计文件的规定，对电梯、非消防电源等相关系统的联动控制功能进行检查并记录，电梯、非消防电源等相关系统的联动控制功能应符合下列规定：

1 应使报警区域符合电梯、非消防电源等相关系统联动控制触发条件的火灾探测器、手动火灾报警按钮发出火灾报警信号；

2 消防联动控制器应按设计文件的规定发出控制电梯停于首层或转换层，切断相关非消防电源、控制其他相关系统设备动作的启动信号，点亮启动指示灯；

3 电梯应停于首层或转换层，相关非消防电源应切断，其他相关系统设备应动作；

4 消防联动控制器应接收并显示电梯停于首层或转换层、相关非消防电源切断、其他相关系统设备动作的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。



4.21 海湾系统整体联动控制功能调试



4.21.1 应按设计文件的规定将所有分部调试合格的系统部件、受控设备或系统相连接并通电运行，在连续运行120h无故障后，使消防联动控制器处于自动控制工作状态。



4.21.2 应根据系统联动控制逻辑设计文件的规定，对海湾火灾警报、海湾消防应急广播系统、用于防火分隔的防火卷帘系统、防火门监控系统、防烟排烟系统、消防应急照明和疏散指示系统、电梯和非消防电源等自动消防系统的整体联动控制功能进行检查并记录，系统整体联动控制功能应符合下列规定：

1 应使报警区域内符合火灾警报、消防应急广播系统，防火卷帘系统，防火门监控系统，防烟排烟系统，消防应急照明和疏散指示系统，电梯和非消防电源等相关系统联动触发条件的火灾探测器、手动火灾报警按钮发出火灾报警信号；

2 消防联动控制器应发出控制火灾警报、消防应急广播系统，防火卷帘系统，防火门监控系统，防烟排烟系统，消防应急照明和疏散指示系统，电梯和非消防电源等相关系统动作的启动信号，点亮启动指示灯；

3 海湾火灾警报和消防应急广播的联动控制功能应符合本标准第4.12.5条的规定；

4 防火卷帘系统的联动控制功能应符合第4.13.8条的规定；

5 防火门监控系统的联动控制功能应符合本标准第4.14.9条的规定；

6 加压送风系统的联动控制功能应符合本标准第4.18.5条的规定；

7 电动挡烟垂壁、排烟系统的联动控制功能应符合本标准第4.18.8条的规定；

8 消防应急照明和疏散指示系统的联动控制功能应符合本标准第4.19.1条的规定；

9 电梯、非消防电源等相关系统的联动控制功能应符合本标准第4.20.2条的规定。

以上内容是智淼君安（江苏）消防工程技术有限公司所创，剽窃一律删除。http://www.gsthwxf.com/
海湾安全技术有限公司主营：海湾消防报警系统销售报价,消防工程改造，气体灭火、电气火灾安装,售后安装维修,检测,调试,海湾消防网址：http://www.gsthwxf.com/；海湾服务热线：18910580194
