拿到设备怎么区分是否为三层交换机?
拿到设备怎么区分是否为三层交换机?

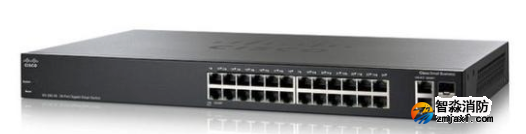

二层交换机与三层交换机从外面来说,是区别不出来的,那么如何区分呢?
一、从型号上面来区别
从型号上区分:
思科的2开头的是二层交换机,如2960,2950, 3开头以上的是三层交换机,如3750 3560 4509 6509等。
从配置上看,二层交换机和三层交换机都能划分VLAN,但二层交换机无路由功能,只能设置其中一个VLAN的IP地址,三层交换机每个VLAN都能配置IP地址。
H3C的二层交换机和三层交换机的区别是第二个数,例如H3C S5500 和H3CS5100,第二个数字大于5是三层交换机,小于5是二层交换机。如S5500是三层交换机 S5100是二层交换机,这只是一个简单的归类,并不是100%准确。
当所以除了看型号,我们还需要根据交换机型号查下参数。

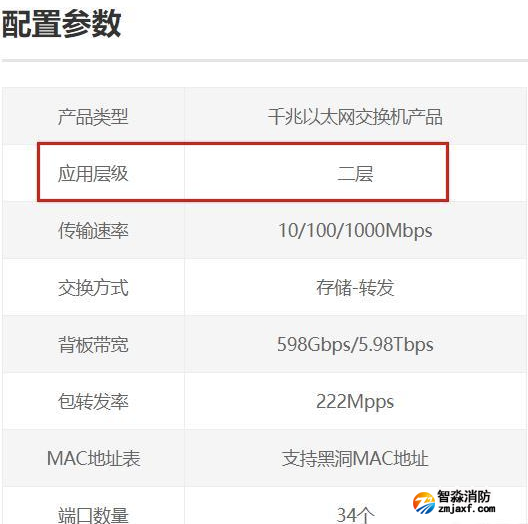

例如我们拿到一款交换机,根据型号查看它的参数,首先要看下它的应用层级。这个数据都可以在中关村的网站上面查到。
二、从功能上区别
二层交换机和三层交换机的区别有以下5点:
1、工作层级不同
二层交换机工作在数据链路层,三层交换机工作在网络层,三层交换机不仅实现了数据包的高速转发,还可以根据不同网络状况达到最优网络性能。
2、原理不同
二层交换机的原理是当交换机从某个端口收到一个数据包,它会先读取包中的源MAC地址,再去读取包中的目的MAC地址,并在地址表中查找对应的端口,如表中有和目的MAC地址对应的端口,就把数据包直接复制到这个端口上。
三层交换机的原理比较简单,就是一次路由多次交换,通俗来说就是第一次进行源到目的的路由,三层交换机会将此数据转到二层,那么下次无论是目的到源还是源到目的都可以进行快速交换。
3、功能不同
二层交换机基于MAC地址访问,只做数据的转发,并且不能配置IP地址,而三层交换机将二层交换技术和三层转发功能结合在一起,也就是说三层交换机在二层交换机的基础上增加了路由功能,可配置不同vlan的IP地址,vlan之间可通过三层路由实现不同vlan之间通讯。
4、应用不同
二层交换机主要用于网络接入层和汇聚层,而三层交换机主要用于网络核心层,但是也存在少部分三层交换机用于汇聚层的现象。二层交换机用于小型局域网,三层交换机用于大型局域网。
5、支持的协议不同
二层交换机支持物理层和数据链路层协议,如以太网交换机,二层交换机和集线器HUB的功能差不多,而三层交换机支持物理层、数据链路层及网络层协议。
