海湾JB-QB-GST100 型火灾报警控制器接线安装技术

海湾JB-QB-GST100 型火灾报警控制器是海湾公司为适应国内外小工 程、小点数的需求而推出的新一代火灾报警控制器，特别适合洗浴 歌舞中心、餐厅、酒吧、小型图书馆、超市、变电站等小型工程的 应用。

JB-QB-GST100 火灾报警控制器主要具有以下特点：

（1）本控制器体积小，极大方便了工程安装，同时外形设计美观，可很好 的与安装场所融合为一体；

（2）控制器具有汉字液晶显示，可同时显示两种信息；

（3）引入消防防火分区的概念，最大容量为 8 个独立分区+1 个公共区；每 一独立分区可单独指示报警、监管、故障、屏蔽状态；具有分区注释信息卡片， 可手写或打印；指示直观；

（4）系统调试简单，本控制器可自动识别总线设备；具有自动分区功能， 也可手动调整分区；

（5）控制器每一分区均具有预警功能，使用预警功能可以有效的减少在恶 劣环境下误报警；

（6）具有现场提示功能，每个区域发生火警后，自动联动本区和公共区域 的警报器，可分别设置本区和公共区域联动警报器的延时时间，最大延时均为 600 秒。

主要技术指标

（1）液晶屏规格：122×32 点

（2）控制器容量：最大 128 个总线设备，8 个警报器

（3）线制：控制器与探测器间采用无极性信号二总线连接

（4）使用环境：温度：0℃～＋40℃；相对湿度≤95％，不结露

（5）电源：主电：AC220V +10% -15% ；备电：DC24V 2.3Ah 密封铅酸电池

（6）功耗：监控功耗≤10W；最大功耗≤15W

（7）辅助电源输出：24V/1A

（8）控制器外形尺寸：300mm×210mm×91mm

外观及内部结构概述

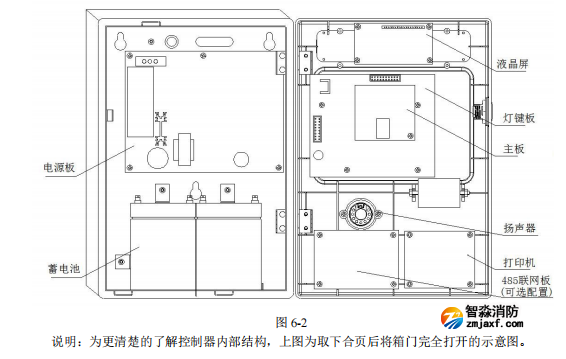

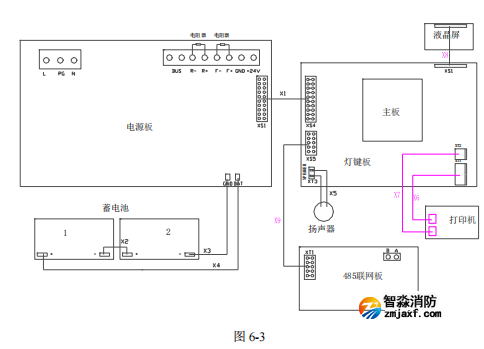

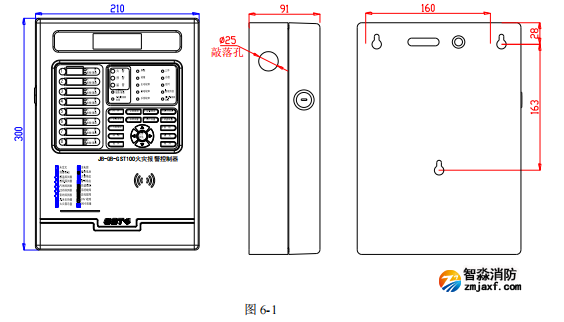

JB-QB-GST100 火灾报警控制器采用壁挂式结构安装，其外观示意图、内部结构图以及整机 内部连线示意图如图 6-1~6-3 所示。

对外接线端子说明

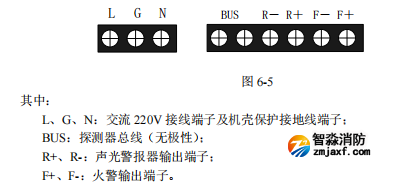

控制器外接端子如图 6-5 所示。

声光警报器输出回路接线说明

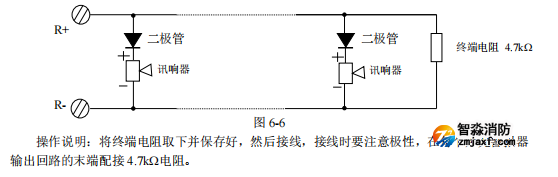

声光警报器回路的接线如图 6-6 所示。

海湾JB-QB-GST100 型火灾报警控制器说明书下载

30309655 JB-QB-GST100火灾报警控制器安装使用说明书F2.900.319AS    Ver2.11(1).pdf
