海湾JTW-ZCD-G3N 型点型感温火灾探测器接线安装技术

特点

海湾JTW-ZCD-G3N 型点型感温火灾探测器采用无极性信号二总线技术，可与本公司生产的各类火灾 报警控制器的报警总线以任意方式并接，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器 配合使用更能可靠探测火灾，减少损失。本探测器具有以下特点：

（1）结构新颖、外形美观、性能稳定可靠；

（2）地址编码由电子编码器直接写入，工程调试简便可靠。

（3）探测器具有 A1R 和 BS 两种类别，可用于更广泛的温度环境，可使用编码器进行现场设置。

主要技术指标

（1）探测器类别：P（A1R 和 BS 可设，出厂默认类别在探测器铭牌上标注）

（2）工作电压：总线 24V

（3）监视电流≤0.8mA

（4）报警电流≤1.8mA

（5）报警确认灯：红色，巡检时闪烁，报警时常亮

（6）使用环境： 温 度： A1R 类别：典型应用温度 25℃；范围-10℃～50℃ BS 类别：典型应用温度 40℃；范围-10℃～65℃ 相对湿度≤95%，不结露

（7）编码方式：十进制电子编码

（8）外壳防护等级：IP33

（9）外形尺寸： 直径：100mm，高：58mm(带底座)

保护面积

当空间高度小于 8m 时，一个探测器的保护面积，对一般保护现场而言为 20m2～30m2。具体设 计参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

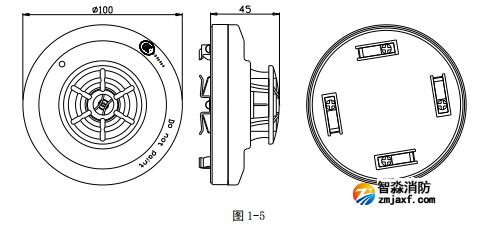

探测器的外形结构示意图如图 1-5：

本探测器的安装及布线与 JTY-GD-G3/G3T 型点型光电感烟火灾探测器相同。
