海湾GST-LD-8361H输入/输出模块

 取代原产品 GST-LD-8361输入输出模块

尺寸从原来的 86mm×86mm×43mm 变为了 86mm×86mm×41mm

新老产品的使用特性基本一致，并且可以混用。但请注意新型号无法与老型号混合在GST200控制器中一起使用。

　　1.新产品仅替代相应旧模块类的标准产品；

　　2.新产品整体尺寸略有缩小，但不影响功能及使用；

　　3.新产品仍然不适用任何防爆、本安产品，防爆、本安产品购买方式与以往无异；

　　4.新产品仍然不适用任何船用产品，船用产品购买方式与以往无异；

　　5.新的模块产品依然保持了旧款产品的品质和性能参数，且拆装更为便捷。


海湾GST-LD-8361H输入输出模块接线图

　　输出控制电压由被控设备提供，模块与被控制设备的接线示意图如图①、图②所示（图①为常开输入检线，图②为常闭输入检线）。

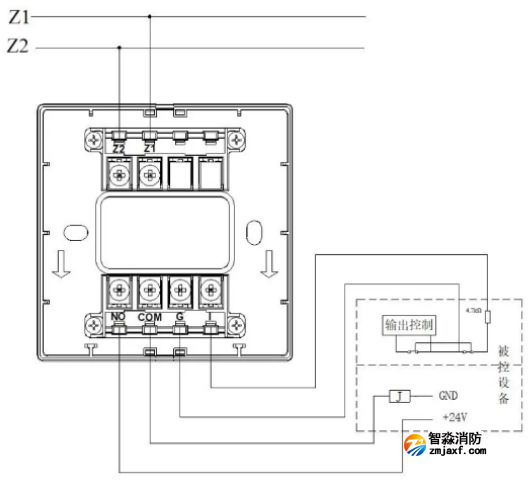

图① 常开输入检线

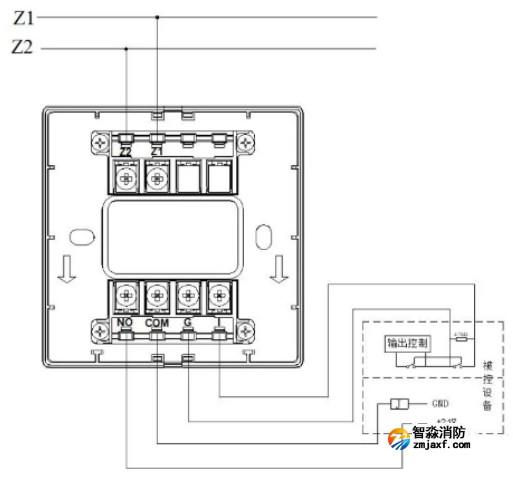

图② 常闭输入检线
